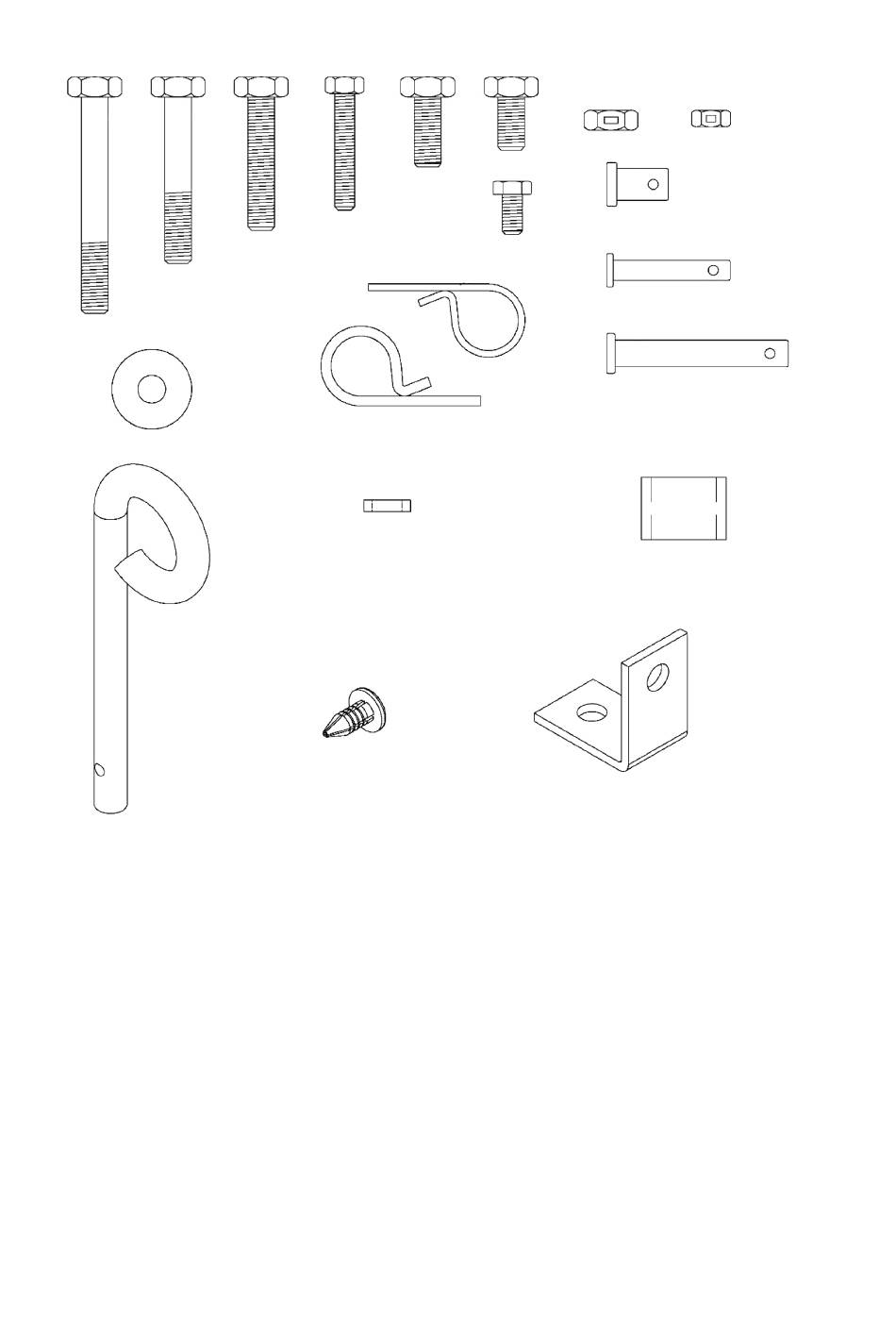

A A B
A 2 x Sexkantskruv M8 x 65
B 2 x Sexkantskruv M8 x 50
C 2 x Sexkantskruv M8 x 40
D 4 x Sexkantskruv M6 x 40
E 1 x Sexkantskruv M8 x 20
F 1 x Sexkantskruv M8 x 16
G 8 x Låsmutter M8
H 6 x Låsmutter M6
I 2 x Sexkantskruv M6 x 12
J 1 x Planbricka Ø8
C D
N
J
Y
E F
I
O
L
Z
K 1 x Vinkelfäste
L 1 x Distans för höjdinställning
M 2 x Dragstångsdistans
N 5 x Låssprint Ø 3
O 4 x Låssprint Ø 2
P 2 x Sprint Ø 9,5 x 25
Q 4 x Sprint Ø 6 x 37
R 2 x Sprint Ø 8 x 59,5
Y 1 x Dragstångssprint
Z 4 x Plastplugg
G H
P
Q
M
K
R
