Jula Axley Bedienungsanleitung Seite 15

NO

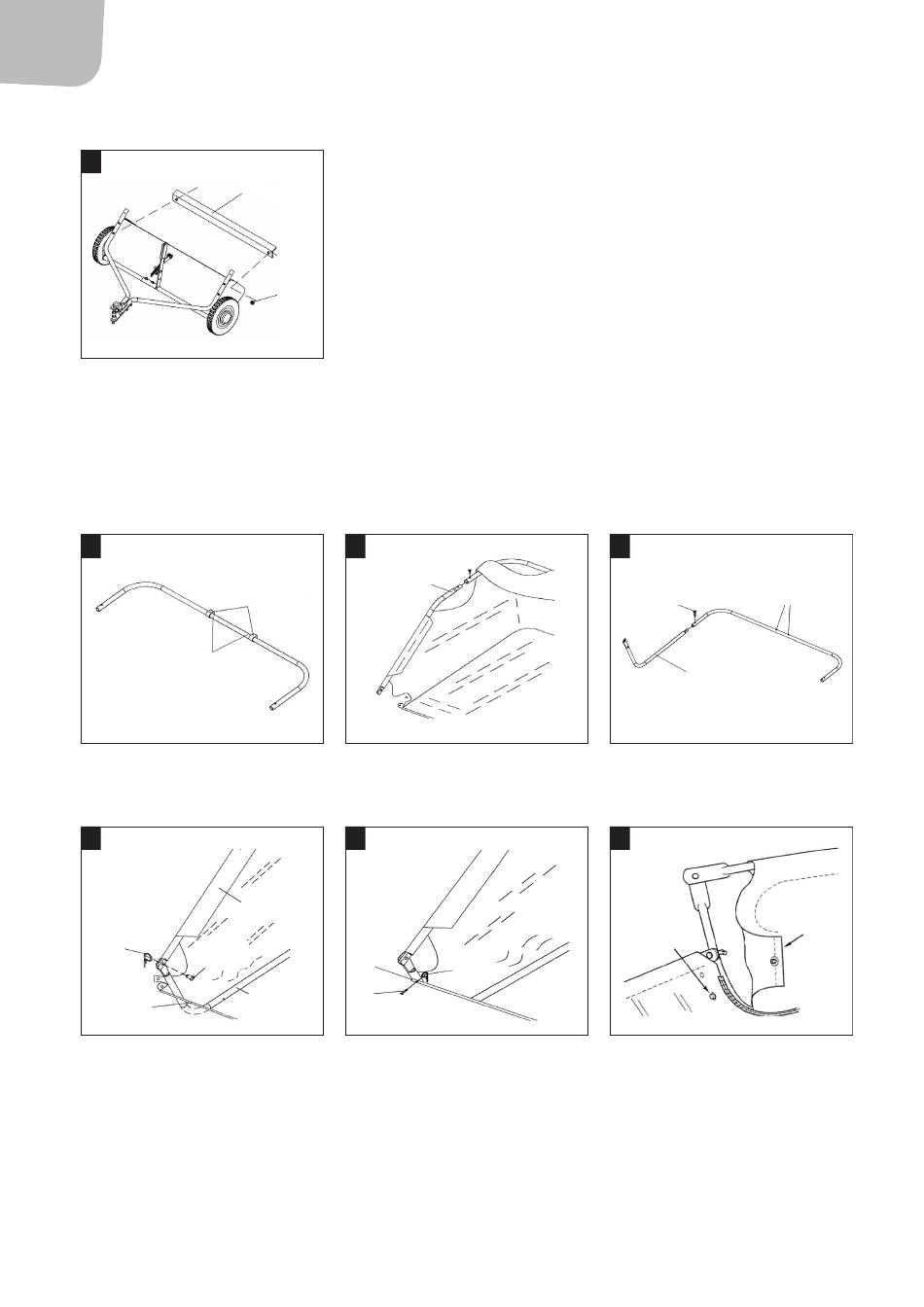

12. Fest forbindelsesstangen til chassiset med to par sekskantbolter (M6x12) og låsemuttere (M6), se figur 9.).
9
Montere oppsamlingskurven
1. Snu det øvre, bakre røret slik at de midterste hullene vender nedover (1), se figur 10. Før røret inn i løkkene langs den øvre sømmen på
oppsamlingskurven (2).
2. Før det bakre røret inn i flikene på kurven, se figur 11.
3. Monter sammen rørene, se figur 11.
4. Snu det nedre, bakre røret slik at de midterste hullene vender oppover. Monter det sammen med de fremre, nedre rørene, se figur 12
10
1
5. Plasser de nedre rørene i den nedre delen av oppsamlingskurven. Monter sammen de øvre og nedre rørene, se figur 13.
6. Plasser det nedre tverrstaget i den fremre sømmen. Fest tverrstaget i de nedre rørene, se figur 14.
7. Fest kurvhjørnene med trykknappene, se figur 15.
13
Ø3 hårnålsplint
Ø9,5x25
sjakkelbolt
Bunn av
oppsamlingskurv
8. Plasser kurven med den bakre delen ned mot gulvet. Plasser de to tverrstagene i de nedre og øvre rørene, se figur 16. Ikke bøy stagene
for mye, de kan bli krokete.
14
Forbindelsesstang
M6x12
sekskant-
bolt
Kotra-
mutter
M6
11
Øvre siderør
2
14
Øvre
siderør
Ramme-
bøyle
Nedre
Ø6x37
siderør
sjakkelbolt
Plastplugg
Ø2 låsepinne
12
Bakre rør
Plastplugg
(støttehull på toppen)
Nedre
siderør
15
Lås
Klaff
