Oznaczenia „po prawej stronie" i „po lewej stronie" odnoszą się do perspektywy użytkownika w pojeździe ciągnącym zbieracz.

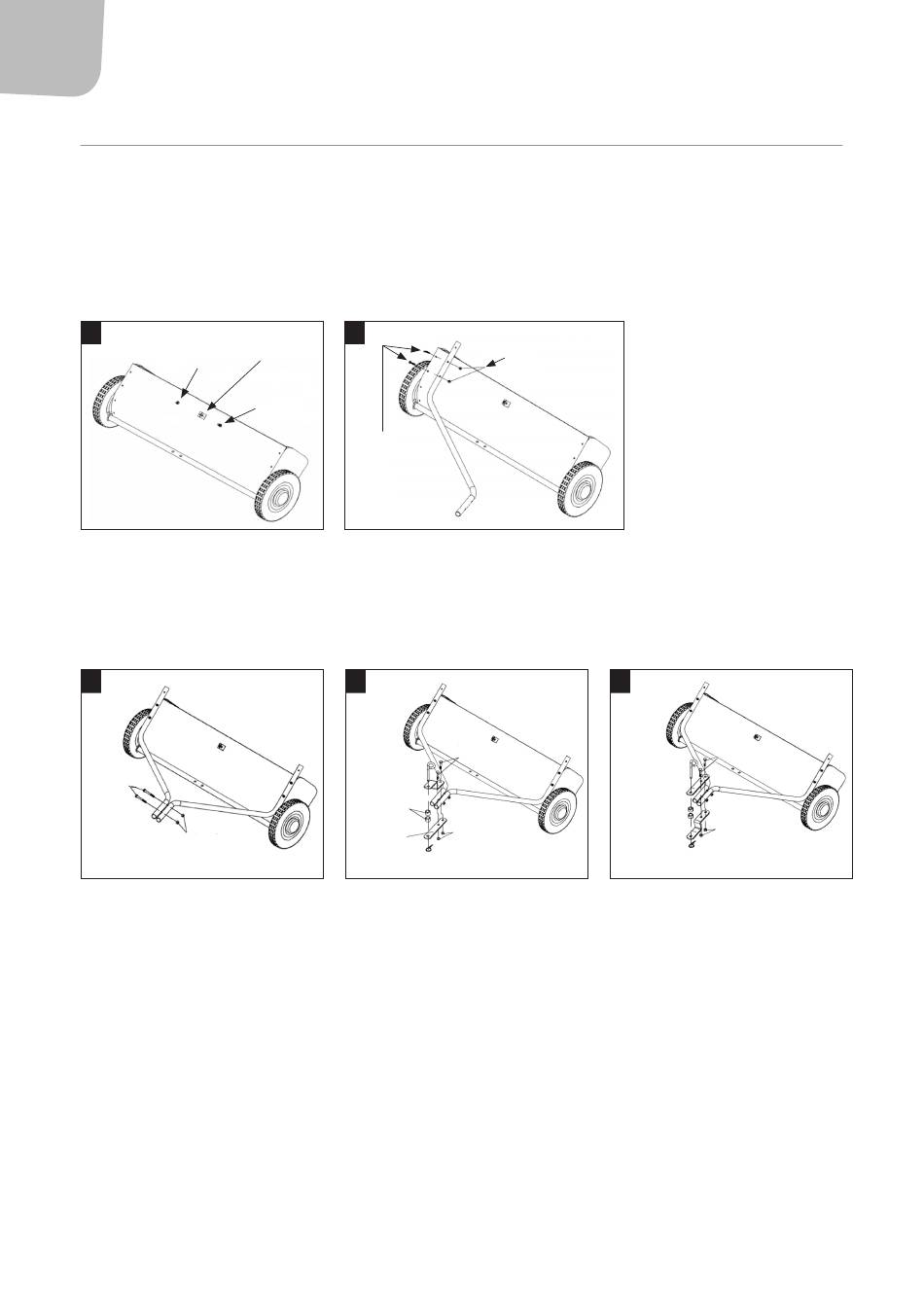

1. Zamontuj wspornik kątowy do podwozia za pomocą śruby (M8x16) i nakrętki zabezpieczającej (M8). Upewnij się, że mocowanie jest
umiejscowione w sposób przedstawiony na rysunku 1.
2. Odetnij plastik blokujący regulację wysokości.
3. Zamontuj prawą rurkę do podwozia za pomocą śruby (M6x40) i nakrętki zabezpieczającej (M6), patrz rysunek 2. Nie dokręcaj jej
całkowicie. Zamontuj lewą rurkę w ten sam sposób.
1
Sześciokątna nakrętka
zabezpieczająca M8
4. Złącz obie rurki za pomocą dwóch bolców (M8x65) i dwóch nakrętek zabezpieczających (M8), patrz rysunek 3. Nie dokręcaj ich do końca.
5. W zależności od wysokości złącza traktora/kosiarki należy odpowiednio zamontować złącze zbieracza, patrz rysunek 4 i 5.
6. Dokręć śruby i nakrętki. Rozpocznij od tej, która mocuje rurkę z podwoziem. Następnie dokręć te, które trzymają przednią część rurki. Na
końcu dokręć mechanizm połączeniowy.
7. Zamontuj zawleczkę blokującą, pozostałe zawleczki i elementy dystansowe, patrz rysunek 4 i 5.
3
Śruba
sześcio-
kątna
M8x65
Sześciokątna nakrętka
zabezpieczająca M8
8. Zamontuj regulator wysokości. Użyj dwóch śrub (M8x40) i nakrętek zabezpieczających (M8), patrz rysunek 6. Nie dokręcaj ich całkowicie.
9. Zamocuj uchwyt na regulatorze, patrz rysunek 6.
20
20
2
Wspornik
kątowy
Śruba
sześciokątna
M8x16
Śruba sześciokątna
M6x40
4
Sprzączka
zawleczki
Wspornik
złącza
Element
dystansowy
Wspornik
złącza
(prosty) Zawleczka Ø3
MONTAŻ
Sześciokątna
nakrętka
zabezpieczająca M6
Śruba
sześciokątna
M8x50
Sześciokątna nakrętka
zabezpieczająca M8
5
Śruba sześciokątna
M8x50
Sprzączka
zawleczki
Wspornik
złącza (prosty)
Element Sześciokątna
dystansowy
nakrętka
Wspornik
zabezpieczająca M8
złącza
Zawleczka Ø3
