Henvisninger til høyre og venstre er fra brukerens plassering på kjøretøyet som trekker oppsamleren.

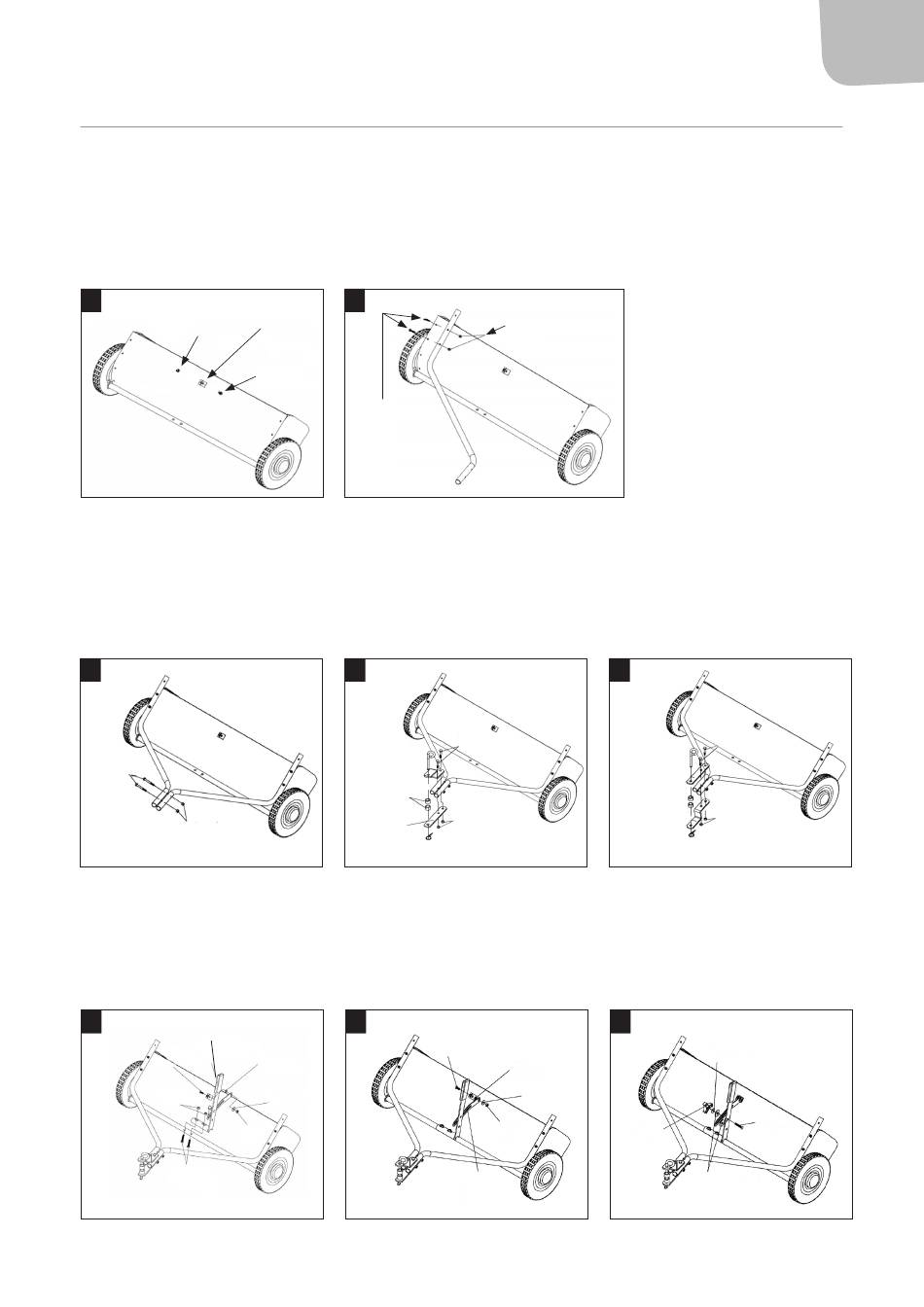

1. Monter vinkelfestet på chassiset med skrue (M8x16) og låsemutter (M8). Kontroller at festet er plassert som vist i figur 1.
2. Klipp av plasten som holder fast høydejusteringen.
3. Monter høyre koblingsstag på chassiset med skrue (M6x40) og låsemutter (M6), se figur 2. Ikke stram til helt ennå. Monter venstre
koblingsstag på samme måte.
1
Sekskantet
Vinkelbrakett
låsemutter
M8
4. Sett sammen de to koblingsstagene med to bolter (M8x65) og to låsemuttere (M8), se figur 3. Ikke stram til helt ennå.
5. Avhengig av høyden på tilhengerfestet til traktoren/gressklipperen, skal koblingen til oppsamleren monteres på ulike måter, se figur 4 og
5.
6. Stram til skruer og muttere. Begynn med dem som som fester koblingsstaget i chassiset. Stram deretter til de som holder sammen den
fremre delen av koblingsstaget. Til slutt strammes koblingen.
7. Monter hårnålsplint, distansestykker og låsepinne, se figur 4 og 5.
3
M8x65
sekskant-
bolt
M8 sekskantet
låsemutter
8. Monter høydejusteringsmekanismen. Bruk to skruer (M8x40) og låsemuttere (M8), se figur 6. Ikke stram til helt ennå.
9. Sett fast håndtaket på justeringsmekanismen, se figur 6.
10. Plasser en skrue (M8x20) gjennom vinkelfestet og på den deretter en bøssing, høydejusteringsstag, skive og låsemutter (M8), se figur 7.
Stram til.
11. Monter resten av delene til høydejusteringen, se figur 8
6
Håndtak for
høydejustering
M8x20
sekskant-
Avstandsbøssing
bolt
Stor, flat
M8 låse-
underlagsskive
skrue
Ø8
M8 sekskantet
låsemutter
M8x40
sekskantbolt
MONTERING
2
M8x16
sekskantbolt
M6x40
sekskantbolt
4
Festesplint
Tilhengerbrakett
Distanse-
stykke
Tilhengerbrakett
(rett)
Ø3 hårnålsplint
7
M8x20
M6 sekskantet
låsemutter
5
M8x50
sekskantbolt
Festesplint
Tilhengerbrakett
(rett)
Distansestykke
M8 sekskantet
låsemutter
Tilhengerbrakett
8
Ø8
M8
NO
M8x50
sekskantbolt
M8 sekskantet
låsemutter
Ø3 hårnålsplint
M8x30
