Poignée du réglage
Vis hexa-
en hauteur
gonales
M8x20
Bague d'espacement
Vis
Grande rondelle
d'arrêt
plate Ø 8
M8
Contre-écrou
hexagonal
M8
Vis hexagonales
M8x40

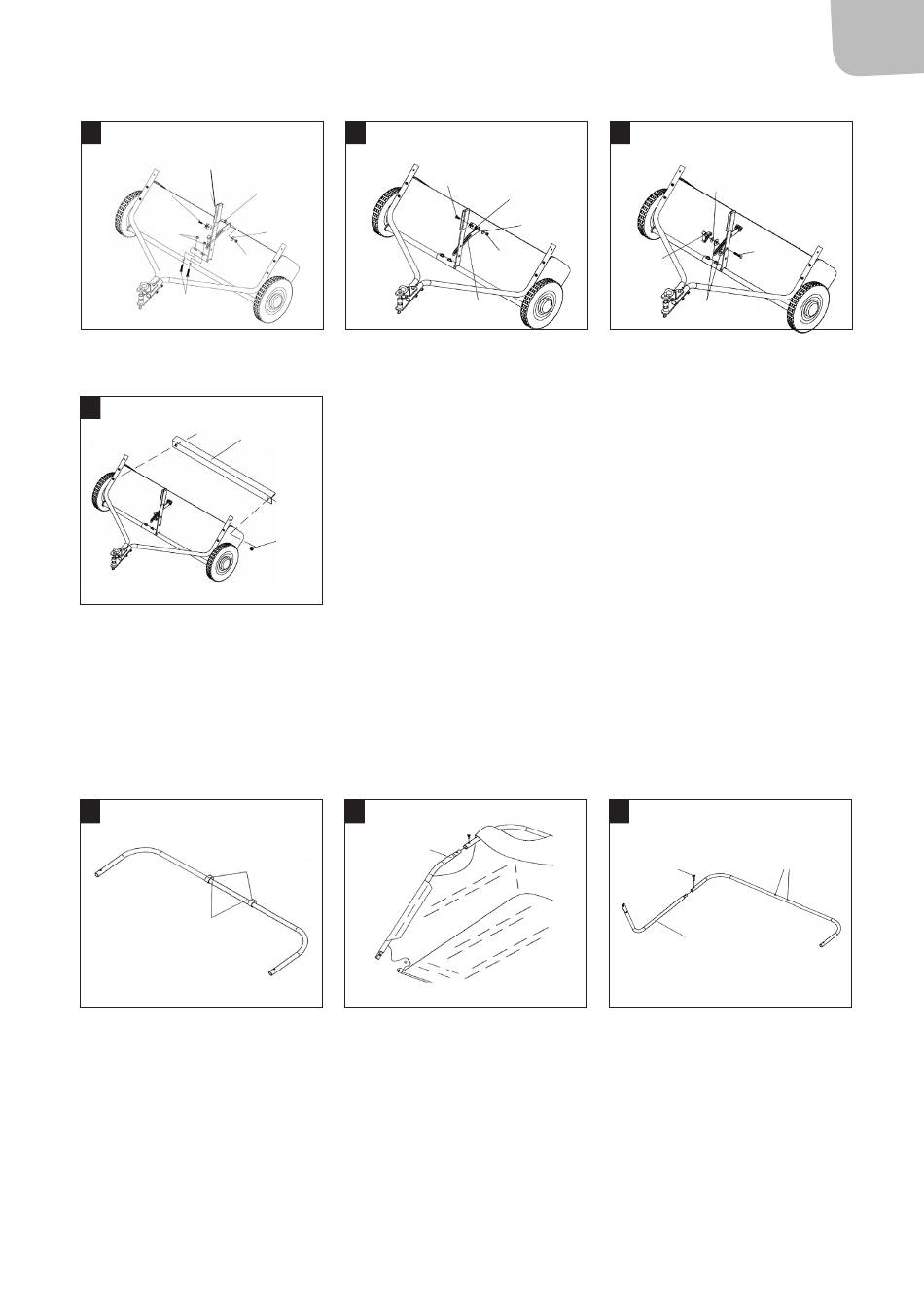

12. Fixez le tube de montage à l'appareil à l'aide de 2 vis hexagonales M6x12 et de 2 contre-écrous M6 (Fig. 9).
9
Tige
Installation du panier de collecte
1. Veillez à ce que le tube arrière supérieur du panier de collecte ait les trous du milieu tournés vers le bas (1), voir la Figure 10. Insérez le
tube dans les œillets au niveau de la couture supérieure du panier (2).
2. Insérez le tube arrière dans les boucles du panier, voir la Figure 11.
3. Assemblez les tubes, voir la Figure 11.
4. Veillez à ce que le tube arrière inférieur du panier de collecte ait les trous du milieu tournés vers le haut. Assemblez aux tubes inférieurs
avant, voir la Figure 12.
10
2
1
5. Placez les tubes inférieurs dans le fond du panier de collecte. Assemblez les tubes supérieur et inférieur, voir la Figure 13.
6. Positionnez la traverse inférieure dans la couture avant du panier. Fixez la traverse dans les tuyaux inférieurs, voir la Figure 14.
7
M8 x 20
Vis hexa-
gonales
M6 x 12
Contre-
écrous
M6
11
Bouchon en plastique
Tube latéral supérieur
du panier de
collecte
8
Ø8
M8
12
Bouchon en
plastique
Tube latéral inférieur du
panier de collecte
FR
M8x30
Tube arrière du
panier de collecte
(trou de fixation vers le haut)
