A A B
J
Y

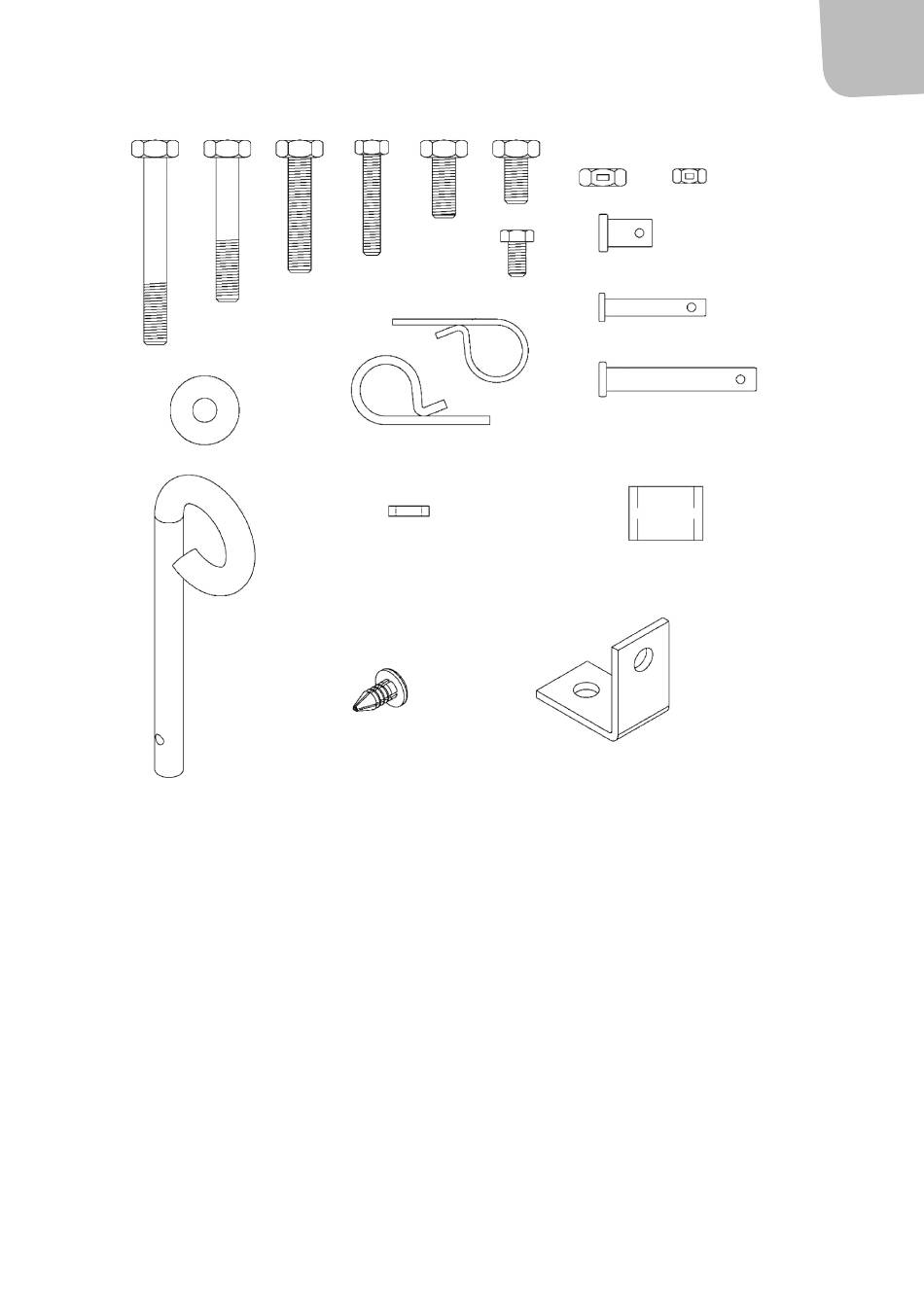

A 2 x Śruba sześciokątna M8x65
B 2 x Śruba sześciokątna M8x50
C 2 x Śruba sześciokątna M8x40
D 4 x Śruba sześciokątna M6x40
E 1 x Śruba sześciokątna M8x20
F 1 x Śruba sześciokątna M8x16
G 8 x Nylonowa nakrętka zabezpieczająca M8
H 6 x Nylonowa nakrętka zabezpieczająca M6
I 2 x Śruba sześciokątna M6x12
J 1 x Szeroka podkładka płaska Ø8
C D E
N
L
Z
F
G
I
O
K 1 x Wspornik kątowy
L 1 x Dystans pręta regulowanego
M 2 x Dystans złącza
N 5 x Zawleczka Ø3
O 4 x Zawleczka Ø2
P 2 x Sworzeń z łbem płaskim Ø9,5x25
Q 4 x Sworzeń z łbem płaskim Ø6x37
R 2 x Sworzeń z łbem płaskim Ø8x59,5
Y 1 x Sprzączka zawleczki
Z 4 x Kołek plastikowy
H
P
Q
R
M
K
