Jula Axley Bedienungsanleitung Seite 51

FR

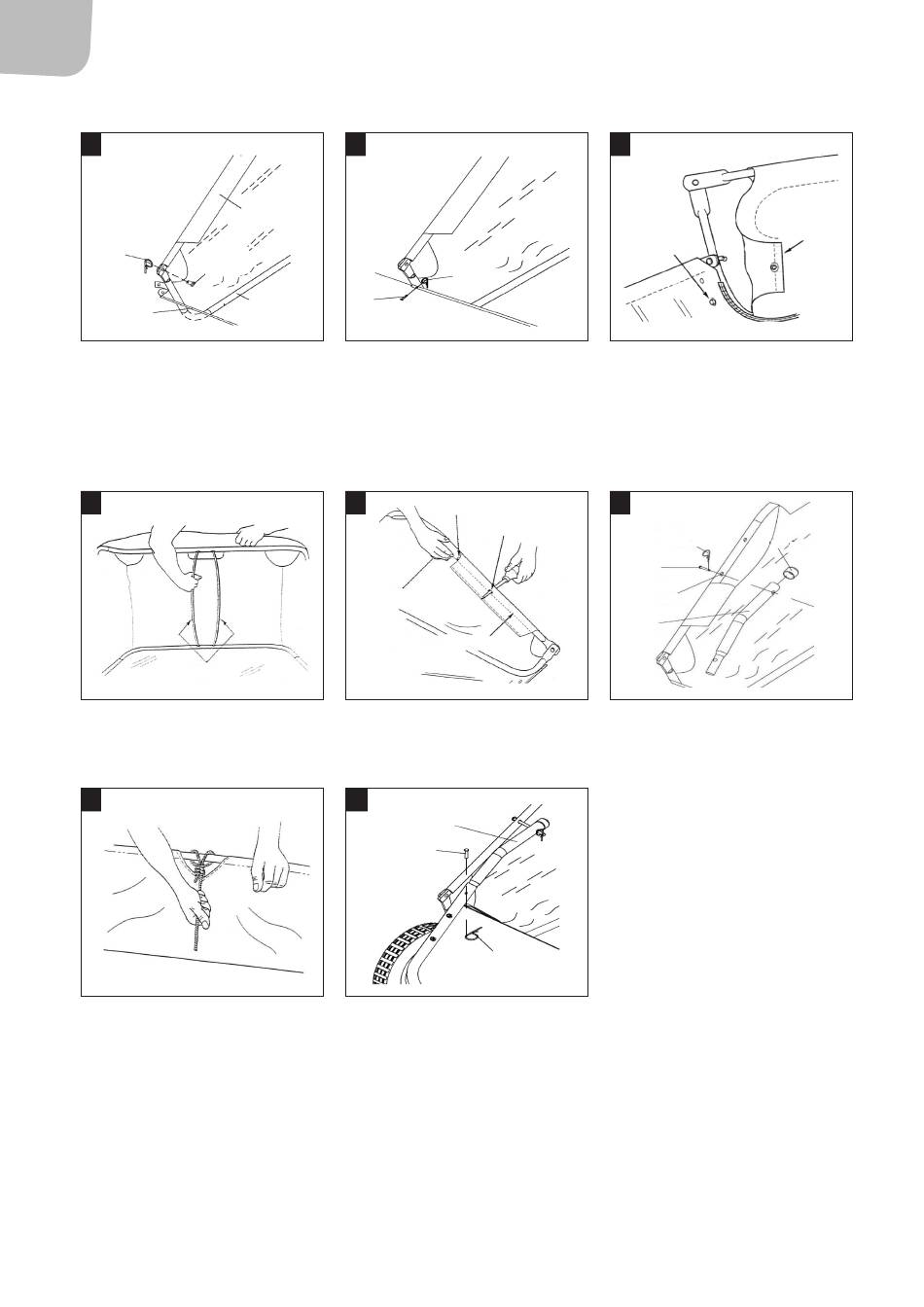

7. Fixez le coin du panier à l'aide des boutons-pression, voir la Figure 15.
13
Goupille fendue
Ø 3
Goupille
Ø 9,5 x 25
Fond du
panier de
collecte
8. Placez le panier avec la partie arrière sur le sol. Positionnez les deux tiges de support dans les tubes inférieur et supérieur, voir la Figure
16. Ne pas trop plier les tiges. Elles risqueraient de se tordre.
9. Vérifiez le long du tube latéral supérieur pour trouver le trou inférieur. Alignez le trou dans le panier avec le trou inférieur, voir la Figure
17. Placez une goupille de verrouillage dans le trou et fixez-y le support de panier, voir la Figure 18. Placez ensuite un bouchon en
plastique à l'extrémité du support de panier. Faites de même de l'autre côté.
16
Tige
10. Attachez la cordelette au milieu du tube arrière supérieur, voir la Figure 19.
11. Installez le panier de collecte sur le châssis, voir la Figure 20.
19
50
14
Tube latéral
Entretoise
supérieur du
du cadre de
panier de collecte
panier de
collecte
Tube latéral
inférieur du
Ø6 x 37
panier de
Goupille
collecte
17
Tube latéral supérieur
du panier de collecte
20
Tube de support du
panier de collecte
Goupille Ø 6 x 37
Goupille Ø 2
Trou supérieur
Trou inférieur
Goupille fendue Ø 2
15
Bouton-pression
18
Goupille fendue Ø 3
Goupille
Ø 8 x 59,6
Trou
inférieur
Tube de
support du
panier
collecteur
Boucle
Bouchon
en vinyle
