Messaufnehmerhalterung mit Schweißbolzen (Prosonic Flow P, W)
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN 50...4000 (2...160")
Vorgehensweise:
• Die Schweißbolzen sind mit den gleichen Einbauabständen entsprechend den
Gewindebolzen mit Spannbändern zu fixieren. Die Ausrichtung der Gewindebolzen,
abhängig von der Montageart und dem Messverfahren, werden in folgenden Kapiteln
beschrieben:
• Einbau für eine Messung über 1 Traverse →  56
• Einbau für eine Messung über 2 Traversen →  59
• Die Messaufnehmerhalterung wird standardmäßig mit einer Haltemutter mit einem
metrischen ISO-Gewinde M6 befestigt. Wenn zur Befestigung ein anderes Gewinde
eingesetzt werden soll, muss eine Messaufnehmerhalterung mit einer demontierbaren
Haltemutter eingesetzt werden.
M6
1
 27

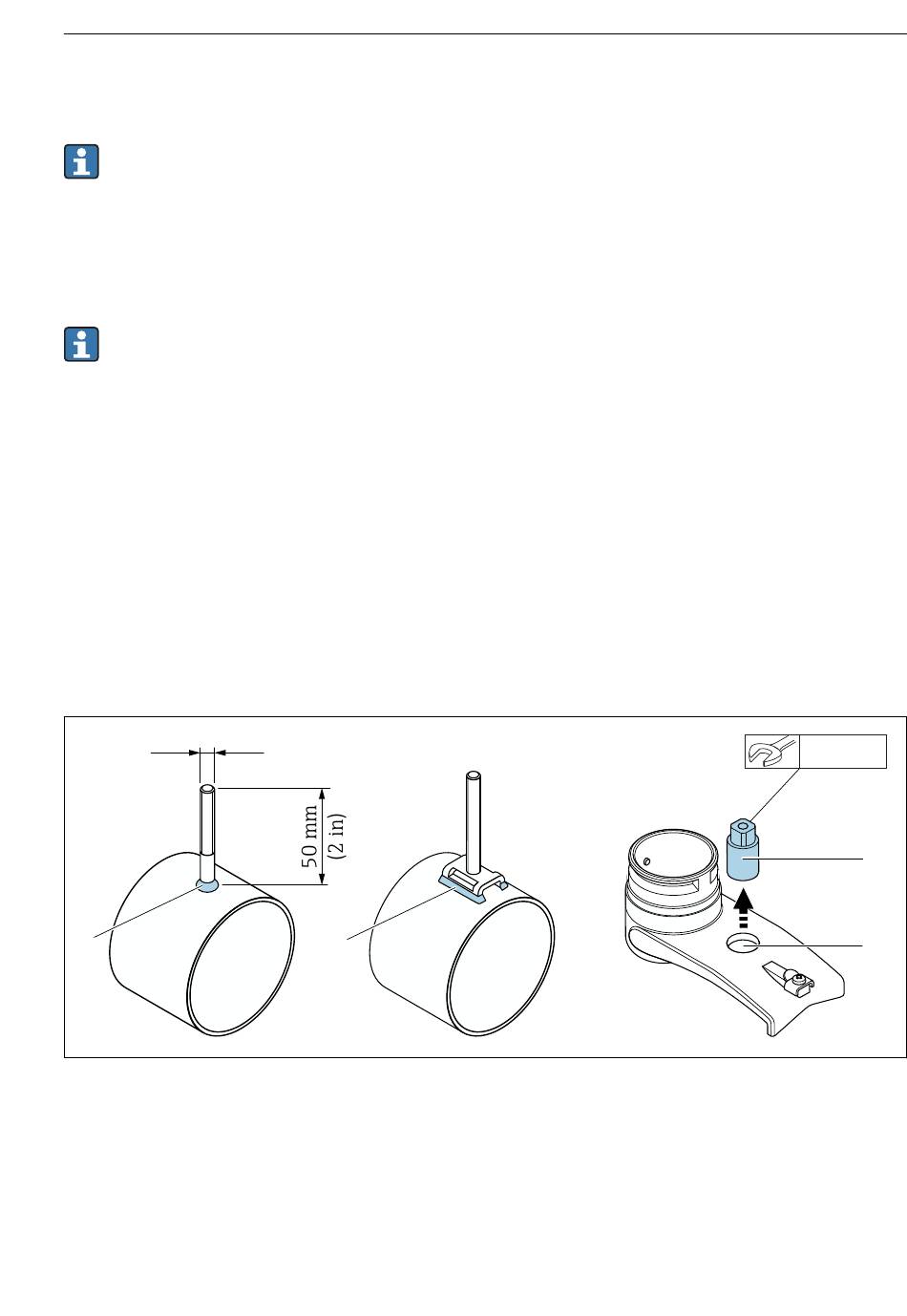

Halterung mit Schweißbolzen
1
Schweißnaht
2
Haltemutter
3
Lochdurchmesser max. 8,7 mm (0,34 in)
Endress+Hauser
1
EA01368D
13 mm
2
3
53
