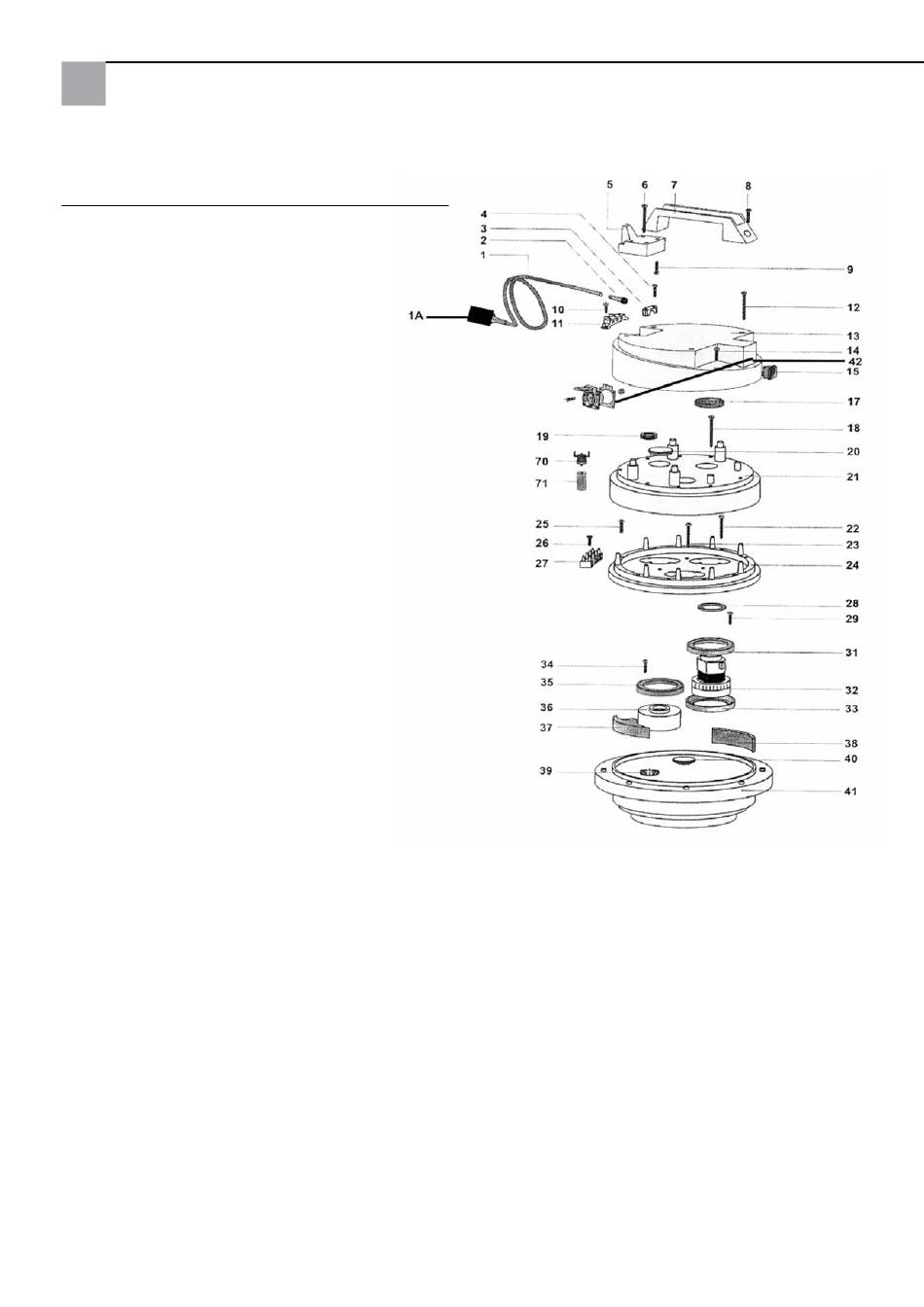

Testa aspiratrice:
Pos. Descrizione
1 Cavo di corrente 2 x 1,5, con spina
1a Spina di protezione personale IP 44
2 Condotto cavi per testa aspiratrice
3 Morsetto per cavi per testa aspiratrice
4 Vite a croce M 5 x 20
5 Supporto cavi per testa aspiratrice HDK
6 Vite 5,2 x 50
7 Impugnatura per testa aspiratrice
HDK 85
8 Vite a croce M 5 x 35
9 Vite a croce M 5 x 20
10 Vite a croce M 5 x 14
11 Morsetto di collegamento
12 Vite 5,2 x 50
13 Coperchio della scatola per testa
aspiratrice
14 Vite a croce M 5 x 20
15 Interruttore ON / OFF per testa
aspiratrice
17 Filtro per testa aspiratrice HDK
18 Vite 5,2 x 50
19 Anello di protezione cavo
20 Tappo cieco
21 Coperchio motore per testa aspiratrice
22 Vite autofilettante 3 x 40
23 Vite autofilettante 3 x 40
24 Anello di attacco per testa aspiratrice
25 Vite a croce M 5 x 30
26 Vite autofilettante 4,3 x 19
27 Morsetto a 4 contatti
28 Anello di tenuta
29 Vite a croce M 5 x 20
Guarnizione motore per testa aspiratrice
32 Motore per HDK
33 Guarnizione motore per testa aspiratrice 65 80 57
34 Vite a croce M 5 x 20
35 Guarnizione motore per testa aspiratrice 65 80 57
36 Distanziatore
37 Elemento di guarnizione per testa
aspirante
38 Filtro 65 x 10, L = 120
39 Disco di accoppiamento
40 Cappuccio
41 Piastra di fermo motore
42 Presa Schuko per testa aspiratrice
70 Interruttore termico per HDK
71 Supporto per contatto termico
Traduzione delle istruzioni originali
N. art.
65 80 31
60 02 47
65 80 33
65 80 34
65 80 35
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
65 80 44
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
65 80 49
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
65 80 57
65 80 03
Ordinazione speciale
Ordinazione speciale
Ordinazione speciale
65 80 63
Ordinazione speciale
Ordinazione speciale
65 80 66
65 80 67
Ordinazione speciale
Ordinazione speciale
