Storch Power HD Krake Bedienungsanleitung Seite 40

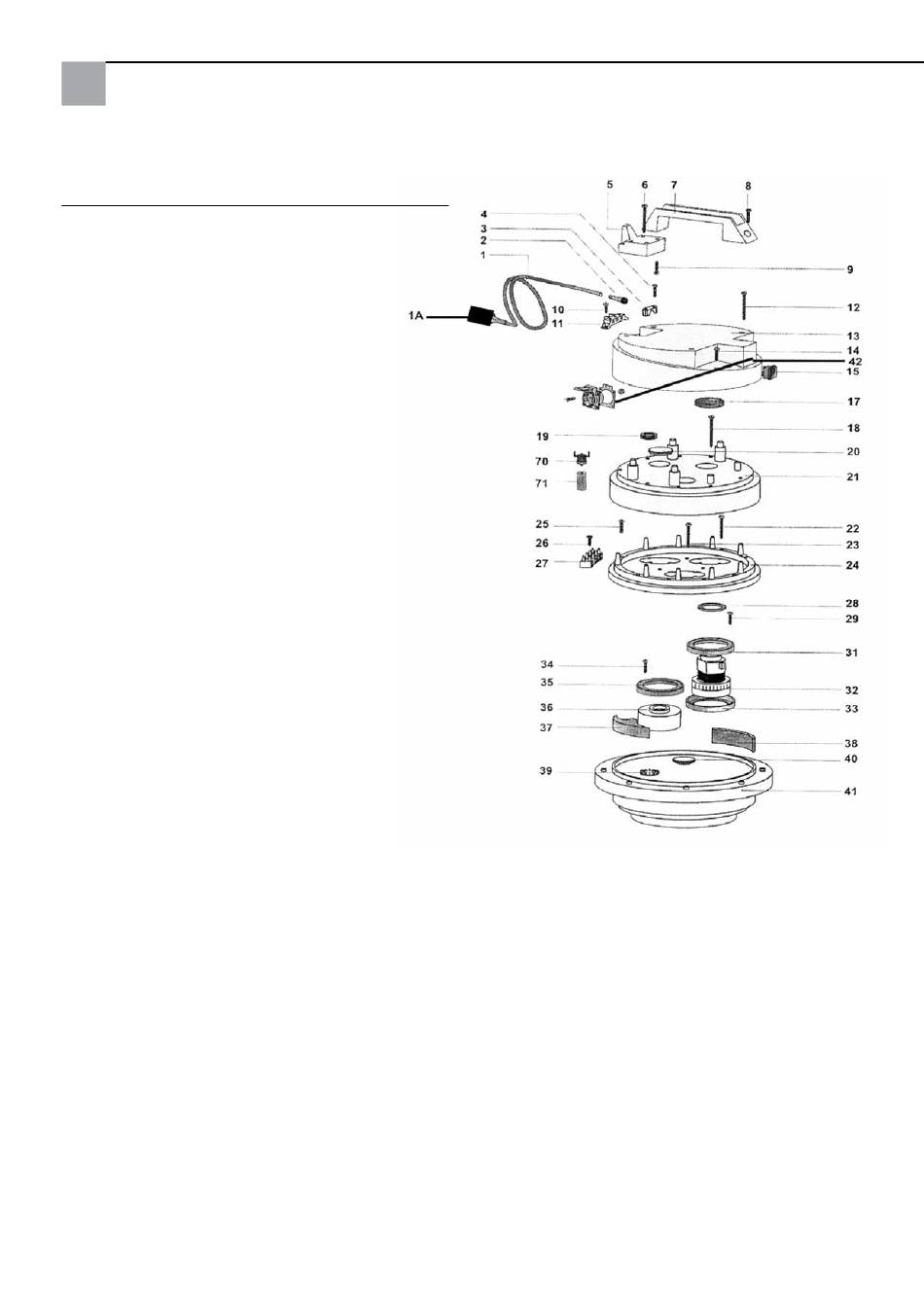

Tête d'aspiration :
Pos. Désignation
1 Câble électrique 2 x 1,5 avec connecteur
1a Fiche de protection des personnes IP 44 60 02 47
2 Guidage du câble pour tête d'aspiration
3 Borne de câble pour la tête d'aspiration
4 Vis croisée M 5 x 20
5 Support de câble pour tête d'aspiration
HDK
6 Vis 5,2 x 50
7 Poignée pour tête d'aspiration HDK
8 Vis croisée M 5 x 35
9 Vis croisée M 5 x 20
10 Vis croisée M 5 x 14
11 Borne de raccord
12 Vis 5,2 x 50
13 Couvercle de boîtier pour la tête
d'aspiration
14 Vis croisée M 5 x 20
15 Interrupteur marche / arrêt pour la
tête d'aspiration
17 Filtre pour tête d'aspiration HDK
18 Vis 5,2 x 50
19 Bague de protection du câble
20 Bouchon
21 Capot du moteur pour tête d'aspiration
22 Vis en tôle 3 x 40
23 Vis en tôle 3 x 40
24 Bague de réception pour la tête
d'aspiration
25 Vis croisée M 5 x 30
26 Vis en tôle 4,3 x 19
27 Borne de raccord à 4 pôles
28 Bague d'étanchéité
29 Vis croisée M 5 x 20
31 Joint moteur pour la tête d'aspiration
32 Moteur pour HDK
33 Joint moteur pour la tête d'aspiration
34 Vis croisée M 5 x 20
35 Joint moteur pour la tête d'aspiration
36 Ecarteur
37 Écarteur pour tête d'aspiration
38 Filtre 65 x 10, L = 120
39 Plateau d'embrayage
40 Cache
41 Plaque de réception du moteur
42 Prise à contact de protection pour la
tête d'aspiration
70 Thermorupteur pour HDK
71 Support pour contact thermique
Traduction des instructions d'origine
Référence
65 80 31
65 80 33
65 80 34
65 80 35
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
65 80 44
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
65 80 49
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
Commande spéciale
65 80 57
65 80 03
65 80 57
Commande spéciale
65 80 57
Commande spéciale
Commande spéciale
65 80 63
Commande spéciale
Commande spéciale
65 80 66
65 80 67
Commande spéciale
Commande spéciale
40
