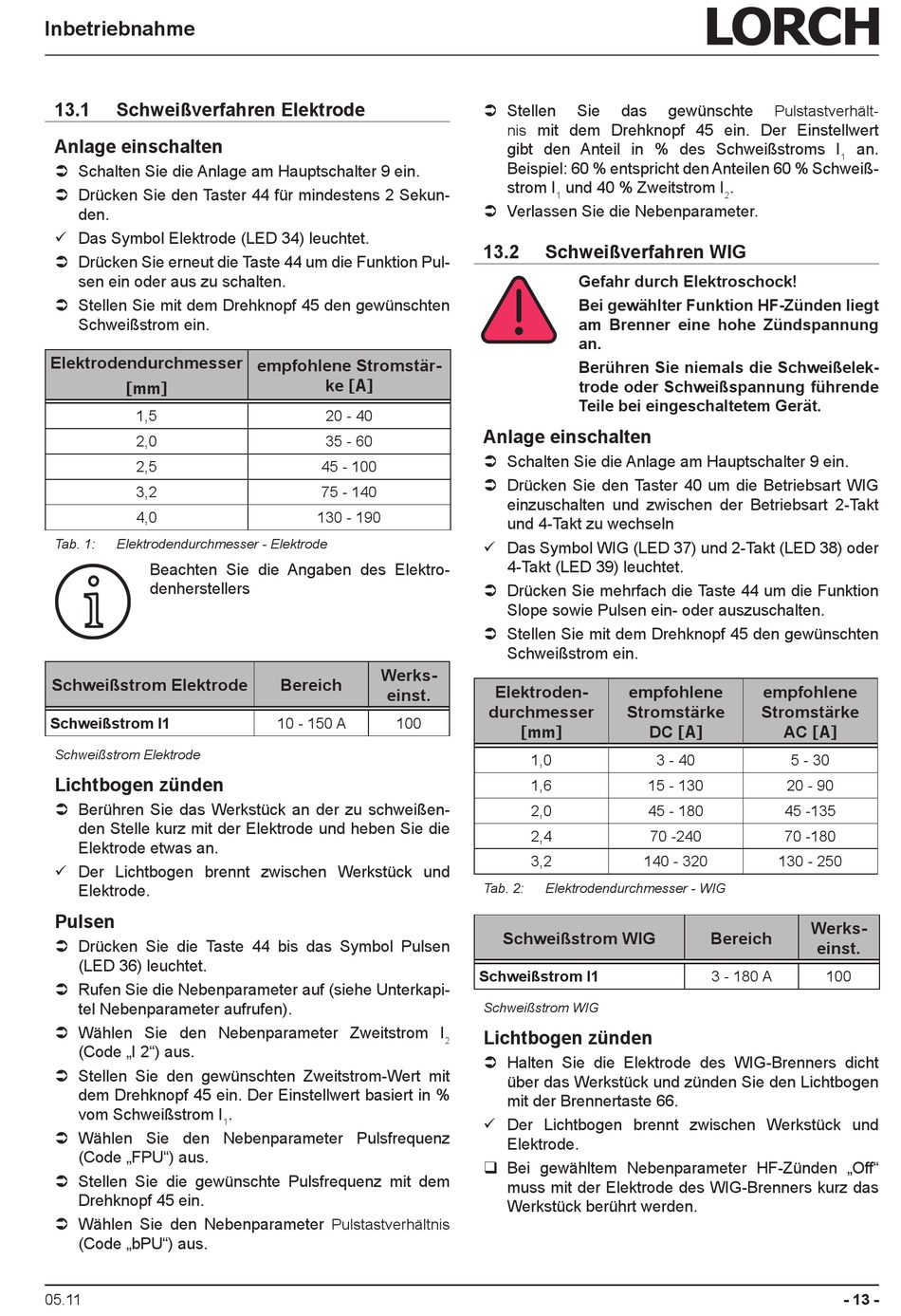

Inbetriebnahme
13.1
Schweißverfahren Elektrode

Anlage einschalten

 Schalten Sie die Anlage am Hauptschalter 9 ein.
 Drücken Sie den Taster 44 für mindestens 2 Sekun-
den.
9 Das Symbol Elektrode (LED 34) leuchtet.
 Drücken Sie erneut die Taste 44 um die Funktion Pul-
sen ein oder aus zu schalten.
 Stellen Sie mit dem Drehknopf 45 den gewünschten
Schweißstrom ein.
Elektrodendurchmesser
[mm]
1,5
2,0
2,5
3,2
4,0
Tab. 1:
Elektrodendurchmesser - Elektrode
Beachten Sie die Angaben des Elektro-
i
denherstellers
Schweißstrom Elektrode
Schweißstrom l1
Schweißstrom Elektrode
Lichtbogen zünden
 Berühren Sie das Werkstück an der zu schweißen-
den Stelle kurz mit der Elektrode und heben Sie die
Elektrode etwas an.
9 Der Lichtbogen brennt zwischen Werkstück und
Elektrode.
Pulsen
 Drücken Sie die Taste 44 bis das Symbol Pulsen
(LED 36) leuchtet.
 Rufen Sie die Nebenparameter auf (siehe Unterkapi-
tel Nebenparameter aufrufen).
 Wählen Sie den Nebenparameter Zweitstrom I
(Code „I 2") aus.
 Stellen Sie den gewünschten Zweitstrom-Wert mit
dem Drehknopf 45 ein. Der Einstellwert basiert in %
vom Schweißstrom I
 Wählen Sie den Nebenparameter Pulsfrequenz
(Code „FPU") aus.
 Stellen Sie die gewünschte Pulsfrequenz mit dem
Drehknopf 45 ein.
 Wählen Sie den Nebenparameter
(Code „bPU") aus.
05.11
empfohlene Stromstär-
ke [A]
20 - 40
35 - 60
45 - 100
75 - 140
130 - 190
Werks-
Bereich
einst.
10 - 150 A
.
1
Pulstastverhältnis
 Stellen
mit dem Drehknopf 45 ein. Der Einstellwert
nis
gibt den Anteil in % des Schweißstroms I
Beispiel: 60 % entspricht den Anteilen 60 % Schweiß-
strom I
und 40 % Zweitstrom I
1
 Verlassen Sie die Nebenparameter.
13.2
Schweißverfahren WIG
Anlage einschalten
 Schalten Sie die Anlage am Hauptschalter 9 ein.
 Drücken Sie den Taster 40 um die Betriebsart WIG
einzuschalten und zwischen der Betriebsart 2-Takt
und 4-Takt zu wechseln
9 Das Symbol WIG (LED 37) und 2-Takt (LED 38) oder
4-Takt (LED 39) leuchtet.
 Drücken Sie mehrfach die Taste 44 um die Funktion
Slope sowie Pulsen ein- oder auszuschalten.
 Stellen Sie mit dem Drehknopf 45 den gewünschten
Schweißstrom ein.
Elektroden-
durchmesser
100
[mm]
1,0
1,6
2,0
2,4
3,2
Tab. 2:
Elektrodendurchmesser - WIG
Schweißstrom WIG
Schweißstrom I1
Schweißstrom WIG
Lichtbogen zünden
2
 Halten Sie die Elektrode des WIG-Brenners dicht
über das Werkstück und zünden Sie den Lichtbogen
mit der Brennertaste 66.
9 Der Lichtbogen brennt zwischen Werkstück und
Elektrode.
‰ Bei gewähltem Nebenparameter HF-Zünden „Off"
muss mit der Elektrode des WIG-Brenners kurz das
Werkstück berührt werden.
Sie
das
gewünschte
.
2
Gefahr durch Elektroschock!
Bei gewählter Funktion HF-Zünden liegt
am Brenner eine hohe Zündspannung
an.
Berühren Sie niemals die Schweißelek-
trode oder Schweißspannung führende
Teile bei eingeschaltetem Gerät.
empfohlene
Stromstärke
DC [A]
3 - 40
15 - 130
45 - 180
70 -240
140 - 320
Bereich
3 - 180 A
Pulstastverhält-
an.
1
empfohlene
Stromstärke
AC [A]
5 - 30
20 - 90
45 -135
70 -180
130 - 250
Werks-
einst.
100
- 13 -
