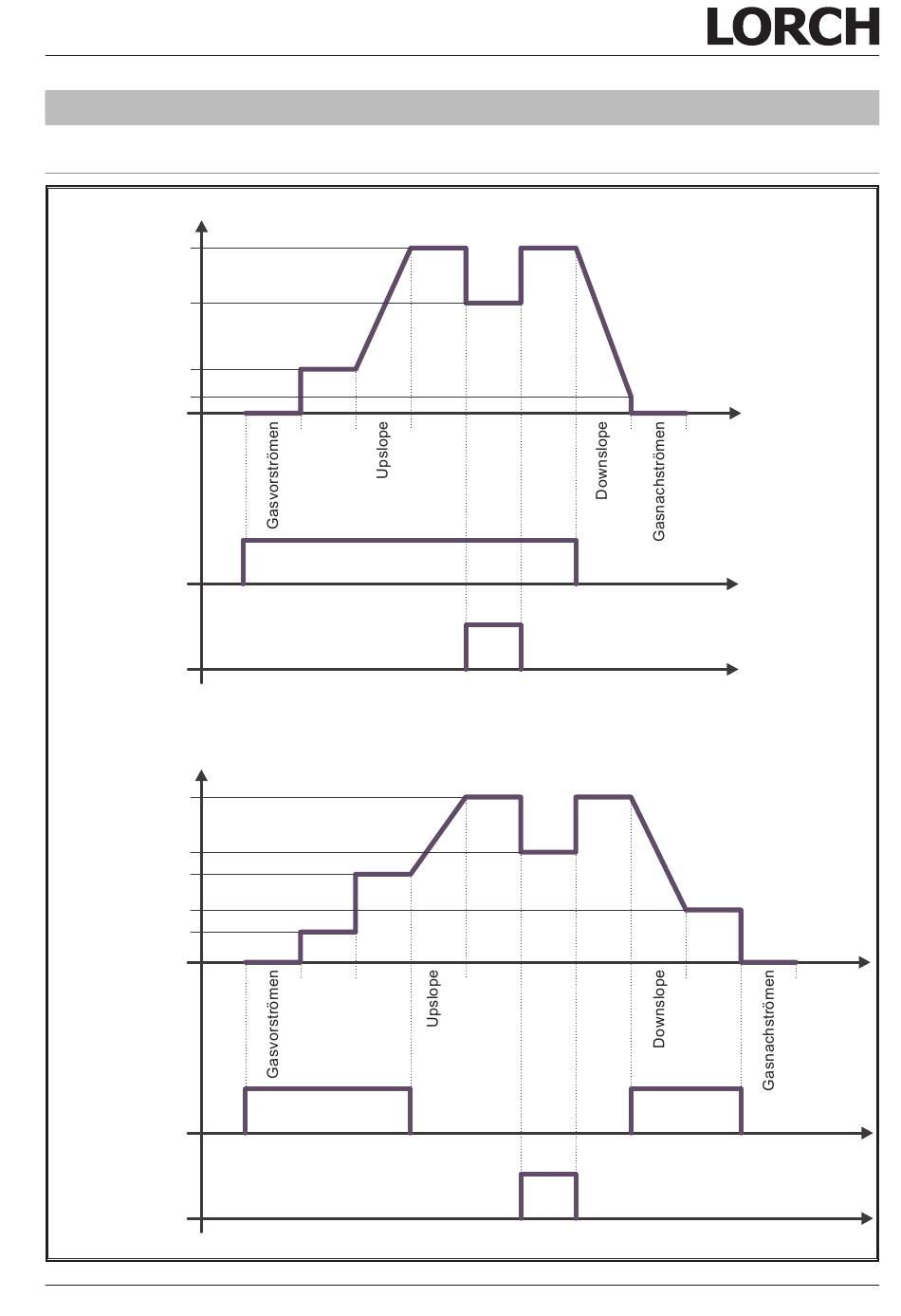

Diagramme Stromverlauf (2-Takt / 4-Takt)

2-Takt
Schweißstrom
Zweitstrom
Zündstrom
Min. Strom
Brennertaster
Start/Stopp
Brennertaster
Zweitstrom
4-Takt
Schweißstrom
Zweitstrom
Startstrom
Endstrom
Zündstrom
Brennertaster
Start/Stopp
Brennertaster
Zweitstrom
