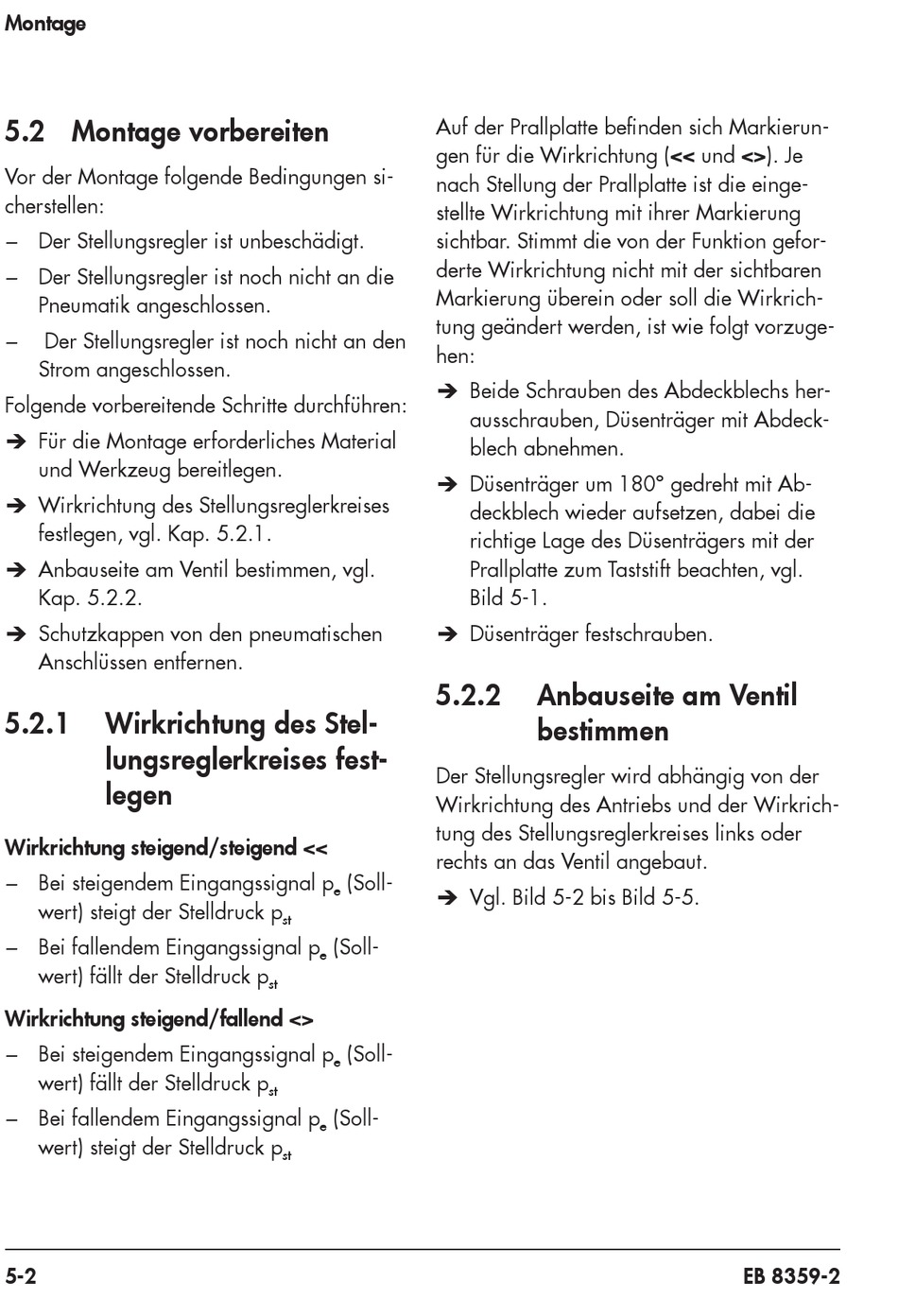

Montage
5.2 Montage vorbereiten
Vor der Montage folgende Bedingungen si-
cherstellen:
− Der Stellungsregler ist unbeschädigt.
− Der Stellungsregler ist noch nicht an die
Pneumatik angeschlossen.
−
Der Stellungsregler ist noch nicht an den
Strom angeschlossen.
Folgende vorbereitende Schritte durchführen:
Î Für die Montage erforderliches Material
und Werkzeug bereitlegen.
Î Wirkrichtung des Stellungsreglerkreises
festlegen, vgl. Kap. 5.2.1.
Î Anbauseite am Ventil bestimmen, vgl.
Kap. 5.2.2.
Î Schutzkappen von den pneumatischen
Anschlüssen entfernen.
5.2.1
Wirkrichtung des Stel-
lungsreglerkreises fest-
legen
Wirkrichtung steigend/steigend <<
− Bei steigendem Eingangssignal p
wert) steigt der Stelldruck p
− Bei fallendem Eingangssignal p
wert) fällt der Stelldruck p
Wirkrichtung steigend/fallend <>
− Bei steigendem Eingangssignal p
wert) fällt der Stelldruck p
− Bei fallendem Eingangssignal p
wert) steigt der Stelldruck p
5-2
Auf der Prallplatte befinden sich Markierun-
gen für die Wirkrichtung (<< und <>). Je
nach Stellung der Prallplatte ist die einge-
stellte Wirkrichtung mit ihrer Markierung
sichtbar. Stimmt die von der Funktion gefor-
derte Wirkrichtung nicht mit der sichtbaren
Markierung überein oder soll die Wirkrich-
tung geändert werden, ist wie folgt vorzuge-
hen:
Î Beide Schrauben des Abdeckblechs her-
Î Düsenträger um 180° gedreht mit Ab-
Î Düsenträger festschrauben.
5.2.2
Der Stellungsregler wird abhängig von der
Wirkrichtung des Antriebs und der Wirkrich-
tung des Stellungsreglerkreises links oder
rechts an das Ventil angebaut.
(Soll-
e
Î Vgl. Bild 5-2 bis Bild 5-5.
st
(Soll-
e
st
(Soll-
e
st
(Soll-
e
st
ausschrauben, Düsenträger mit Abdeck-
blech abnehmen.
deckblech wieder aufsetzen, dabei die
richtige Lage des Düsenträgers mit der
Prallplatte zum Taststift beachten, vgl.
Bild 5-1.
Anbauseite am Ventil
bestimmen
