Montage
180°
270° 90°
0°
Zul. Supply Alim.
Xp
[%]
6 bar
5
4
3
2
1
0
0 90° 180° 270° 360°

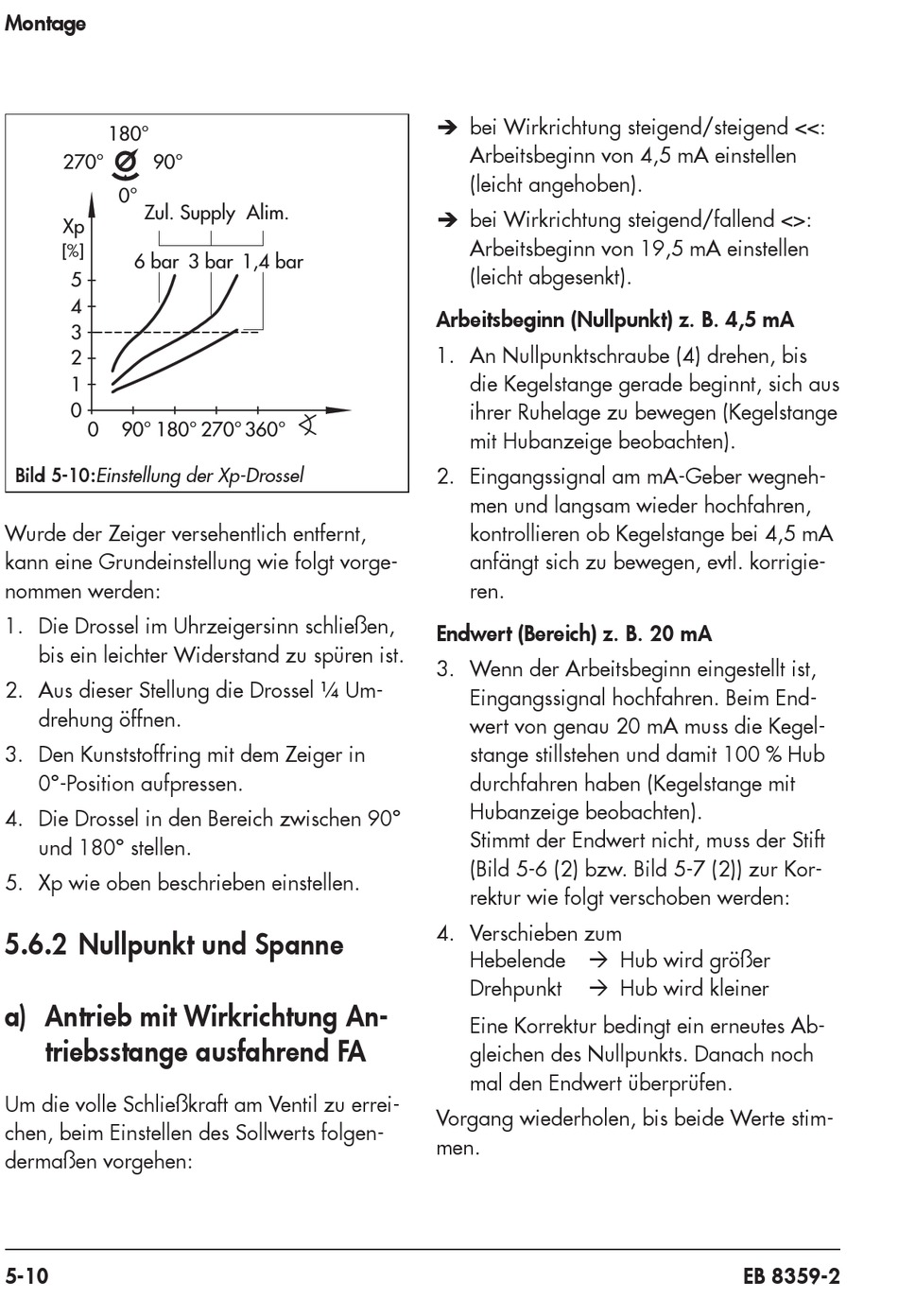

Bild 5-10: Einstellung der Xp-Drossel
Wurde der Zeiger versehentlich entfernt,
kann eine Grundeinstellung wie folgt vorge-
nommen werden:
1. Die Drossel im Uhrzeigersinn schließen,
bis ein leichter Widerstand zu spüren ist.
2. Aus dieser Stellung die Drossel ¼ Um-
drehung öffnen.
3. Den Kunststoffring mit dem Zeiger in
0°-Position aufpressen.
4. Die Drossel in den Bereich zwischen 90°
und 180° stellen.
5. Xp wie oben beschrieben einstellen.

5.6.2 Nullpunkt und Spanne

a) Antrieb mit Wirkrichtung An-
triebsstange ausfahrend FA
Um die volle Schließkraft am Ventil zu errei-
chen, beim Einstellen des Sollwerts folgen-
dermaßen vorgehen:
5-10
3 bar 1,4 bar
Î bei Wirkrichtung steigend/steigend <<:
Arbeitsbeginn von 4,5 mA einstellen
(leicht angehoben).
Î bei Wirkrichtung steigend/fallend <>:
Arbeitsbeginn von 19,5 mA einstellen
(leicht abgesenkt).
Arbeitsbeginn (Nullpunkt) z. B. 4,5 mA
1. An Nullpunktschraube (4) drehen, bis
die Kegelstange gerade beginnt, sich aus
ihrer Ruhelage zu bewegen (Kegelstange
mit Hubanzeige beobachten).
2. Eingangssignal am mA-Geber wegneh-
men und langsam wieder hochfahren,
kontrollieren ob Kegelstange bei 4,5 mA
anfängt sich zu bewegen, evtl. korrigie-
ren.
Endwert (Bereich) z. B. 20 mA
3. Wenn der Arbeitsbeginn eingestellt ist,
Eingangssignal hochfahren. Beim End-
wert von genau 20 mA muss die Kegel-
stange stillstehen und damit 100 % Hub
durchfahren haben (Kegelstange mit
Hubanzeige beobachten).
Stimmt der Endwert nicht, muss der Stift
(Bild 5-6 (2) bzw. Bild 5-7 (2)) zur Kor-
rektur wie folgt verschoben werden:
4. Verschieben zum
Hebelende  Hub wird größer
Drehpunkt  Hub wird kleiner
Eine Korrektur bedingt ein erneutes Ab-
gleichen des Nullpunkts. Danach noch
mal den Endwert überprüfen.
Vorgang wiederholen, bis beide Werte stim-
men.
