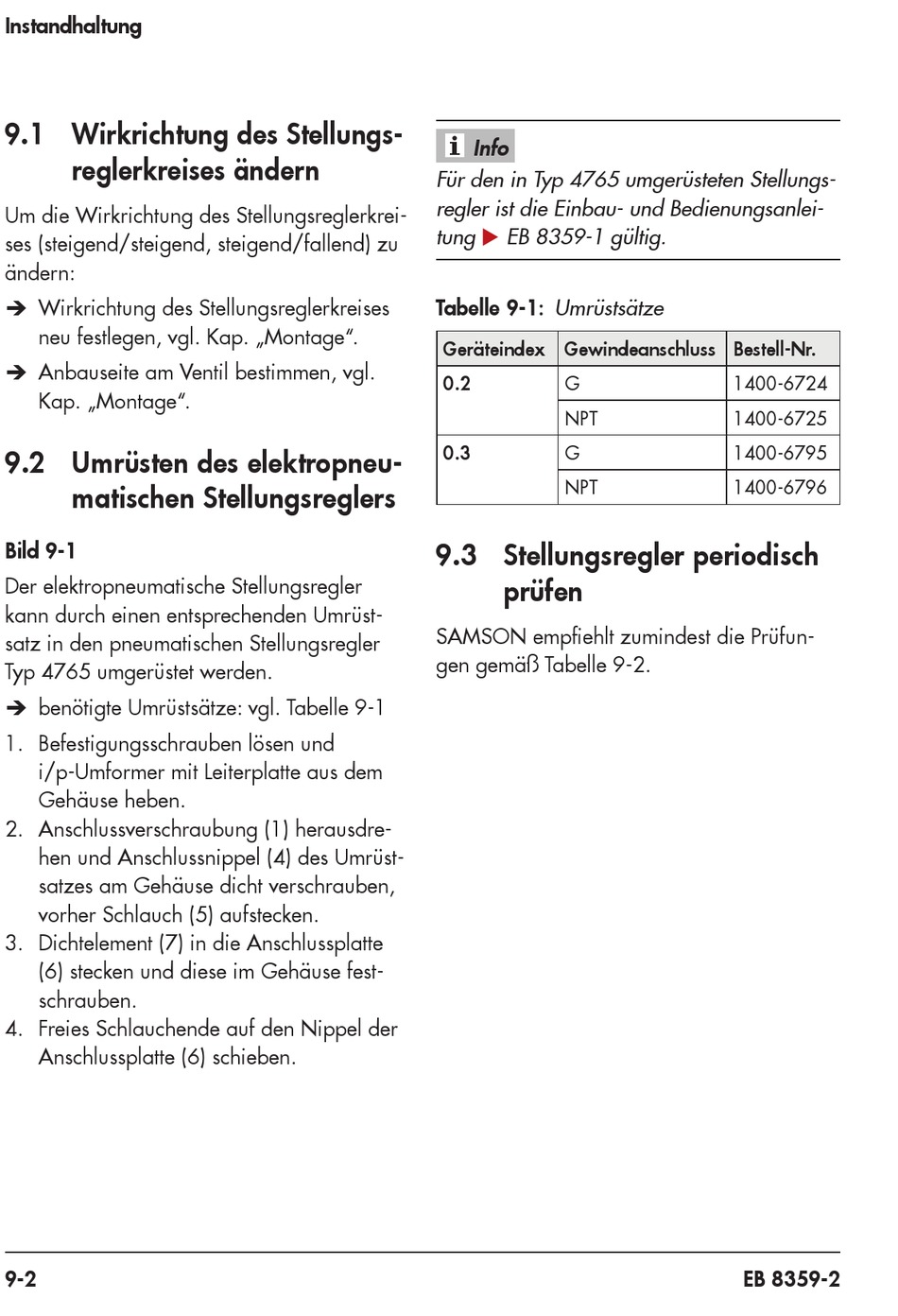

Instandhaltung
9.1 Wirkrichtung des Stellungs-
reglerkreises ändern
Um die Wirkrichtung des Stellungsreglerkrei-
ses (steigend/steigend, steigend/fallend) zu
ändern:
Î Wirkrichtung des Stellungsreglerkreises
neu festlegen, vgl. Kap. „Montage".
Î Anbauseite am Ventil bestimmen, vgl.
Kap. „Montage".
9.2 Umrüsten des elektropneu-
matischen Stellungsreglers
Bild 9-1
Der elektropneumatische Stellungsregler
kann durch einen entsprechenden Umrüst-
satz in den pneumatischen Stellungsregler
Typ 4765 umgerüstet werden.
Î benötigte Umrüstsätze: vgl. Tabelle 9-1
1. Befestigungsschrauben lösen und
i/p-Umformer mit Leiterplatte aus dem
Gehäuse heben.
2. Anschlussverschraubung (1) herausdre-
hen und Anschlussnippel (4) des Umrüst-
satzes am Gehäuse dicht verschrauben,
vorher Schlauch (5) aufstecken.
3. Dichtelement (7) in die Anschlussplatte
(6) stecken und diese im Gehäuse fest-
schrauben.
4. Freies Schlauchende auf den Nippel der
Anschlussplatte (6) schieben.
9-2
Info
Für den in Typ 4765 umgerüsteten Stellungs-
regler ist die Einbau- und Bedienungsanlei-
tung u EB 8359-1 gültig.
Tabelle 9-1: Umrüstsätze
Geräteindex Gewindeanschluss Bestell-Nr.
0.2
G
NPT
0.3 G
NPT
9.3 Stellungsregler periodisch
prüfen
SAMSON empfiehlt zumindest die Prüfun-
gen gemäß Tabelle 9-2.
1400-6724
1400-6725
1400-6795
1400-6796
EB 8359-2
