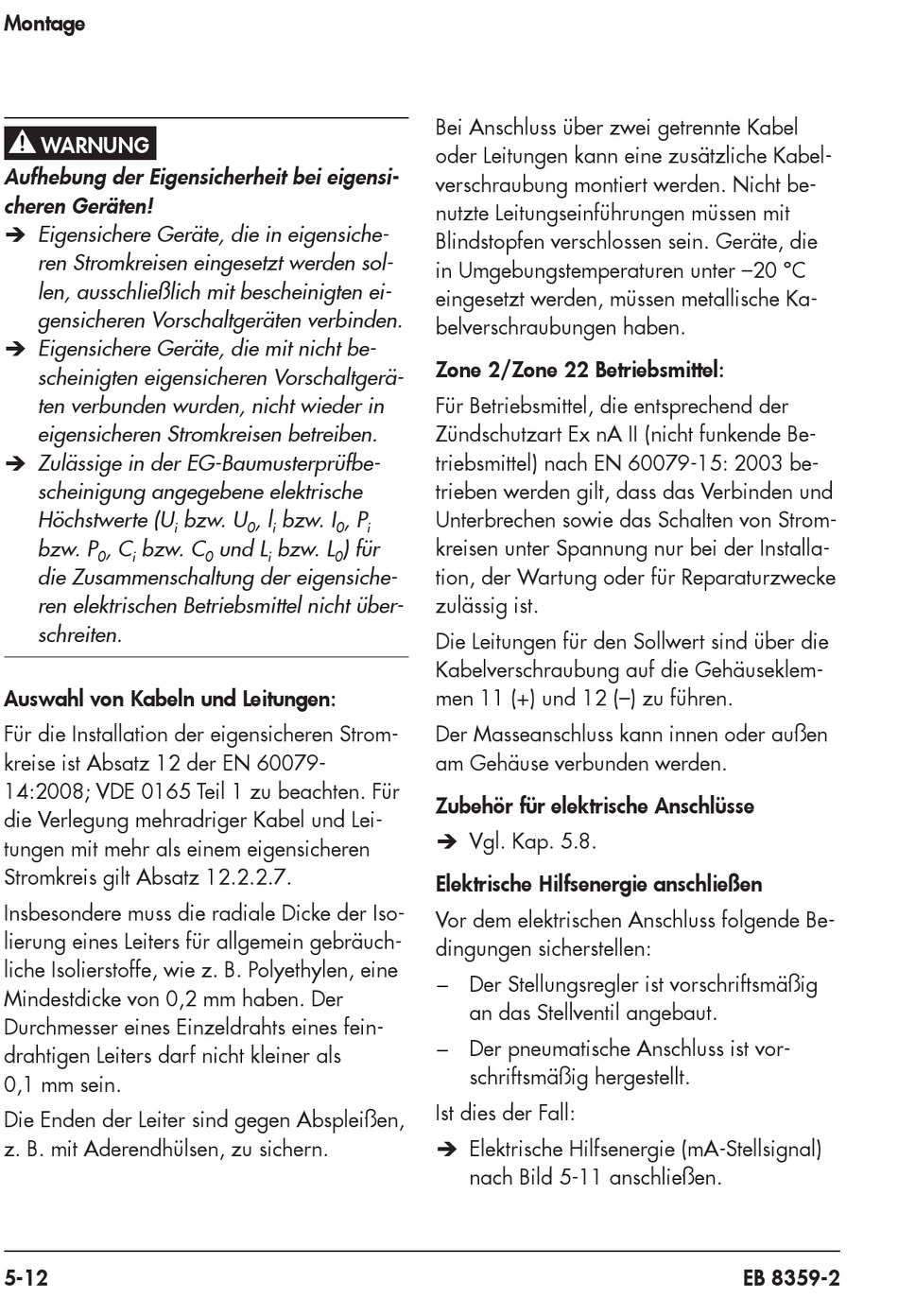

Montage
WARNUNG
!
Aufhebung der Eigensicherheit bei eigensi-
cheren Geräten!
Î Eigensichere Geräte, die in eigensiche-
ren Stromkreisen eingesetzt werden sol-
len, ausschließlich mit bescheinigten ei-
gensicheren Vorschaltgeräten verbinden.
Î Eigensichere Geräte, die mit nicht be-
scheinigten eigensicheren Vorschaltgerä-
ten verbunden wurden, nicht wieder in
eigensicheren Stromkreisen betreiben.
Î Zulässige in der EG-Baumusterprüfbe-
scheinigung angegebene elektrische
Höchstwerte (U
i
bzw. P , C bzw. C
0 i
die Zusammenschaltung der eigensiche-
ren elektrischen Betriebsmittel nicht über-
schreiten.
Auswahl von Kabeln und Leitungen:
Für die Installation der eigensicheren Strom-
kreise ist Absatz 12 der EN 60079-
14:2008; VDE 0165 Teil 1 zu beachten. Für
die Verlegung mehradriger Kabel und Lei-
tungen mit mehr als einem eigensicheren
Stromkreis gilt Absatz 12.2.2.7.
Insbesondere muss die radiale Dicke der Iso-
lierung eines Leiters für allgemein gebräuch-
liche Isolierstoffe, wie z. B. Polyethylen, eine
Mindestdicke von 0,2 mm haben. Der
Durchmesser eines Einzeldrahts eines fein-
drahtigen Leiters darf nicht kleiner als
0,1 mm sein.
Die Enden der Leiter sind gegen Abspleißen,
z. B. mit Aderendhülsen, zu sichern.
5-12
bzw. U , l bzw. I , P
0 i 0
und L bzw. L ) für
0 i 0
Bei Anschluss über zwei getrennte Kabel
oder Leitungen kann eine zusätzliche Kabel-
verschraubung montiert werden. Nicht be-
nutzte Leitungseinführungen müssen mit
Blindstopfen verschlossen sein. Geräte, die
in Umgebungstemperaturen unter –20 °C
eingesetzt werden, müssen metallische Ka-
belverschraubungen haben.
Zone 2/Zone 22 Betriebsmittel:
Für Betriebsmittel, die entsprechend der
Zündschutzart Ex nA II (nicht funkende Be-
triebsmittel) nach EN 60079-15: 2003 be-
trieben werden gilt, dass das Verbinden und
Unterbrechen sowie das Schalten von Strom-
i
kreisen unter Spannung nur bei der Installa-
tion, der Wartung oder für Reparaturzwecke
zulässig ist.
Die Leitungen für den Sollwert sind über die
Kabelverschraubung auf die Gehäuseklem-
men 11 (+) und 12 (–) zu führen.
Der Masseanschluss kann innen oder außen
am Gehäuse verbunden werden.
Zubehör für elektrische Anschlüsse
Î Vgl. Kap. 5.8.
Elektrische Hilfsenergie anschließen
Vor dem elektrischen Anschluss folgende Be-
dingungen sicherstellen:
− Der Stellungsregler ist vorschriftsmäßig
an das Stellventil angebaut.
− Der pneumatische Anschluss ist vor-
schriftsmäßig hergestellt.
Ist dies der Fall:
Î Elektrische Hilfsenergie (mA-Stellsignal)
nach Bild 5-11 anschließen.
