Verwenden Des Ci-Menüs; Bitrate Für High-Speed-Cam Und Neustarten Des Cam - axing MIP 8-00 Betriebsanleitung

Betriebsanleitung | MIP 8-00 | MIP 16-00 | MIP 8-06 | MIP 16-06

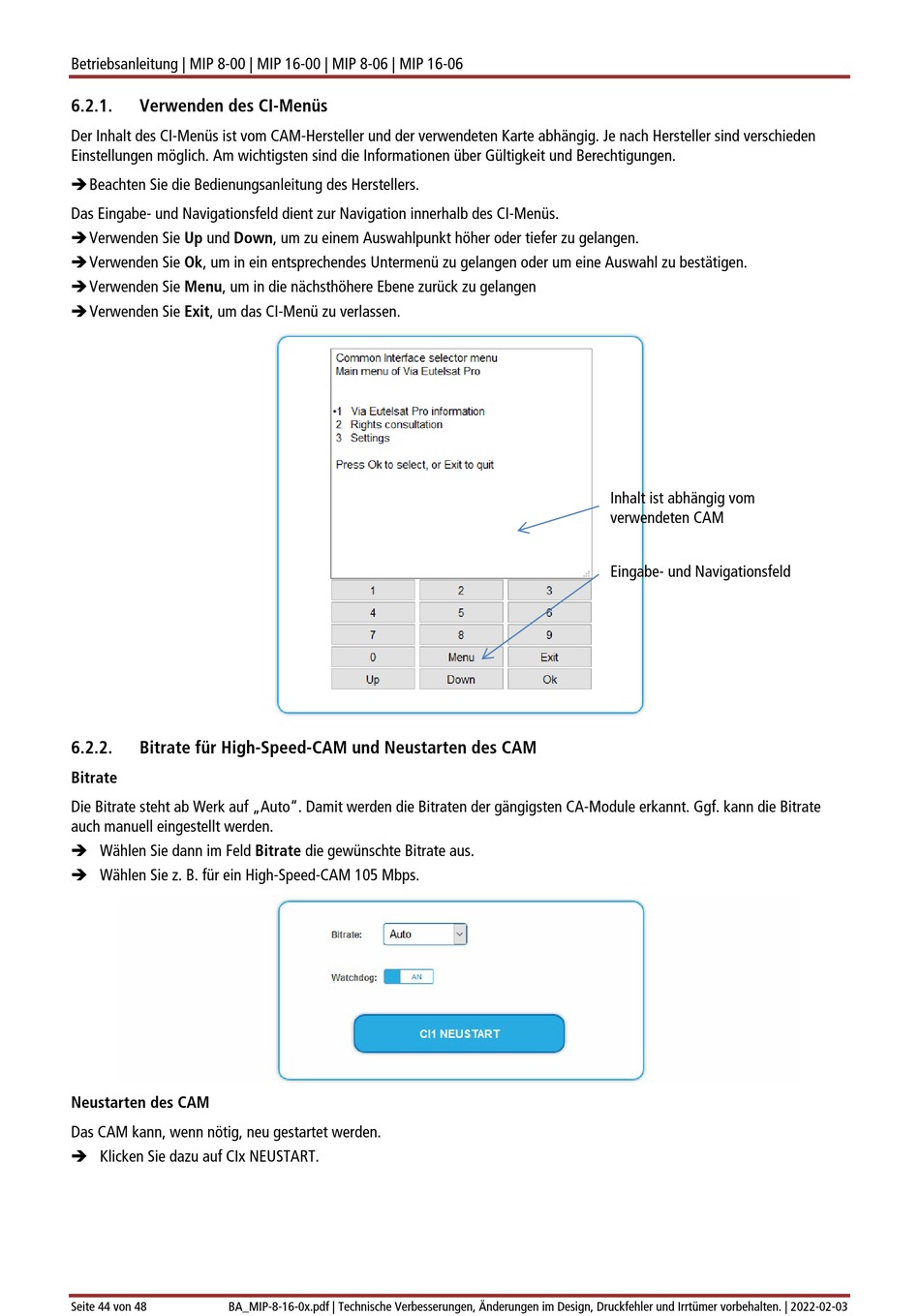

6.2.1. Verwenden des CI-Menüs
Der Inhalt des CI-Menüs ist vom CAM-Hersteller und der verwendeten Karte abhängig. Je nach Hersteller sind verschieden
Einstellungen möglich. Am wichtigsten sind die Informationen über Gültigkeit und Berechtigungen.
 Beachten Sie die Bedienungsanleitung des Herstellers.
Das Eingabe- und Navigationsfeld dient zur Navigation innerhalb des CI-Menüs.
 Verwenden Sie Up und Down, um zu einem Auswahlpunkt höher oder tiefer zu gelangen.
 Verwenden Sie Ok, um in ein entsprechendes Untermenü zu gelangen oder um eine Auswahl zu bestätigen.
 Verwenden Sie Menu, um in die nächsthöhere Ebene zurück zu gelangen
 Verwenden Sie Exit, um das CI-Menü zu verlassen.
6.2.2. Bitrate für High-Speed-CAM und Neustarten des CAM
Bitrate
Die Bitrate steht ab Werk auf „Auto". Damit werden die Bitraten der gängigsten CA-Module erkannt. Ggf. kann die Bitrate
auch manuell eingestellt werden.
 Wählen Sie dann im Feld Bitrate die gewünschte Bitrate aus.
 Wählen Sie z. B. für ein High-Speed-CAM 105 Mbps.
Neustarten des CAM
Das CAM kann, wenn nötig, neu gestartet werden.
 Klicken Sie dazu auf CIx NEUSTART.
Seite 44 von 48 BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2022-02-03
Inhalt ist abhängig vom
verwendeten CAM
Eingabe- und Navigationsfeld
