Verwandte Anleitungen für axing MIP 8-0-Serie
Inhaltszusammenfassung für axing MIP 8-0-Serie

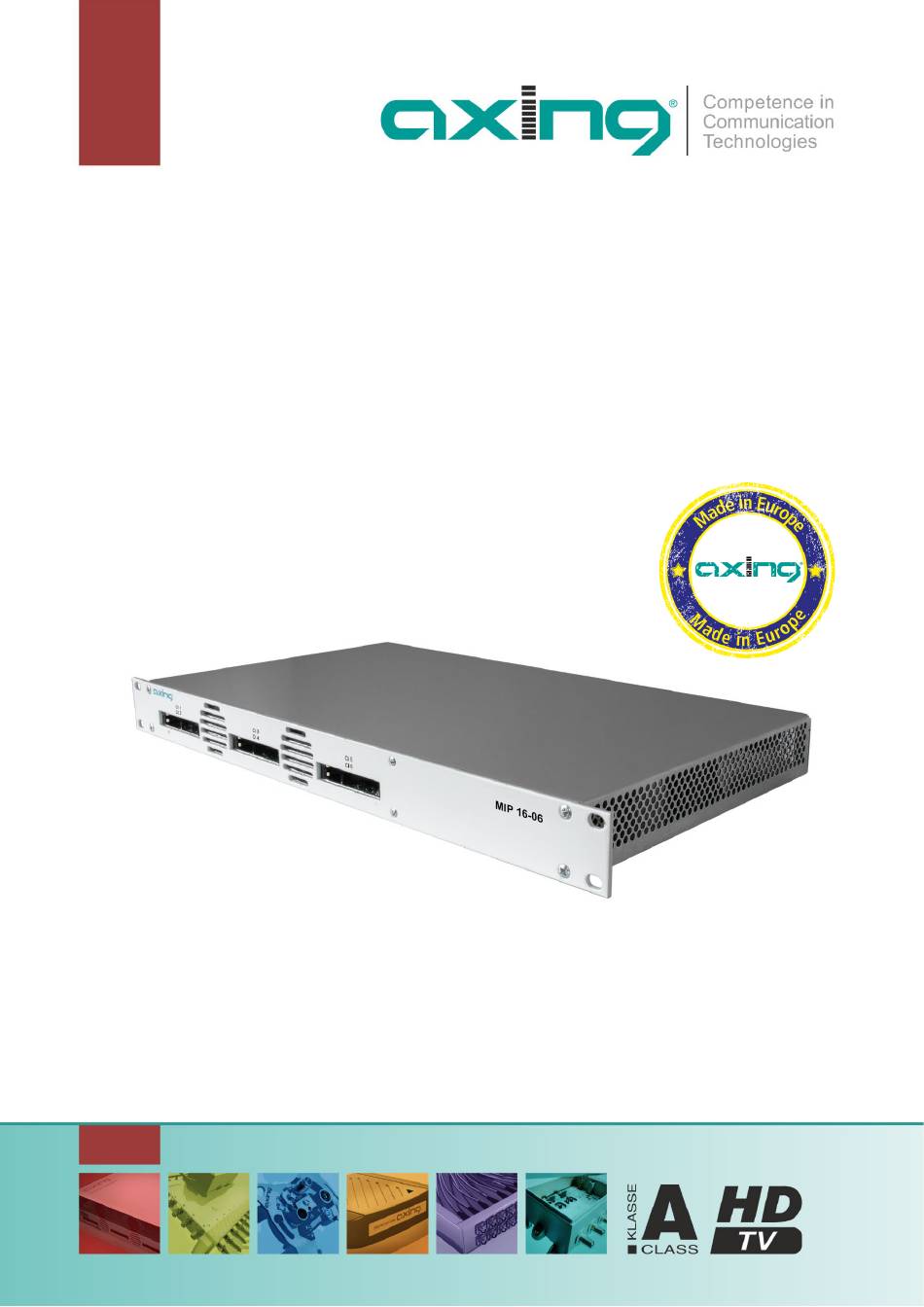

- Seite 1 CHP - Compact High Performance Kopfstellen MIP 8-0x | MIP 16-0x MIP 8-0xN | MIP 12-0xN IPTV-Streamer Betriebsanleitung...
- Seite 2 5.4.4. Senderliste für alle Geräte ................................37 5.5. REBOOT ....................................... 37 5.5.1. Neustart ...................................... 37 5.6. SMARTPORTAL .................................... 38 5.6.1. Zugang zum SMARTPortal ................................38 Seite 2 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 3 MIP 8-00 | MIP 8-06 | MIP 16-00 | MIP 16-06 ..........................52 7.2. MIP 8-00N | MIP 8-03N | MIP 12-00N | MIP 12-03N ........................54 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 3 von 56...
- Seite 4 Technik. Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleistung übernommen! EU-Konformitätserklärung Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den geltenden EU- weiten Anforderungen entsprechen. WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem Restmüll, sondern separat entsorgen.
- Seite 5 1 × Netzkabel 1 × Quickstartanleitung 1 × Sicherheitshinweise 1 × Bohrschablone 1.3. Verfügbares Zubehör MKS 1-01 Softwareerweiterung zum PID-Filtering MKS 1-02 Softwareerweiterung für CASimulcrypt 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 5 von 56...
- Seite 6 PC/Laptop inklusive Netzwerkschnittstelle mit der aktuellen Version des installierten Webbrowsers. Die Konfigurationsoberfläche ist „Mobile Ready“ und kann deswegen auch vom Smartphone oder Tablet aus verwendet werden. Seite 6 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 7 1.8. SMARTPortal Das AXING SMARTPortal verbindet jede AXING-Kopfstelle mit einem Cloud-basierten Portal und verschafft dadurch weltweiten Zugriff auf die Geräte. Die Verbindung ist passwortgeschützt und verschlüsselt. Voraussetzungen vor Ort ist lediglich Internetverbindung für die Kopfstelle z. B. via LAN, EoC, EoC-WLAN-Bridge, 3G/LTE-Router.
- Seite 8 9. HF-Eingänge 13 bis 16 (nur MIP 16-0x) 10. RJ-45-Ethernet-Anschluss IPTV-Ausgang 11. RJ-45-Ethernet-Anschluss Control CI-Steckplätze der MIP 8-06/MIP 16-06 MIP 8-06 und MIP 16-06 verfügen jeweils über 6 CI-Steckplätze (CI1…CI6). Seite 8 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 9 MIP 8-03N und MIP 12-03N verfügen jeweils über 3 CI-Steckplätze (CI1 … CI3). In den CI-Menüs auf der Startseite der Benutzeroberfläche können die Einstellungen für die CA-Module vorgenommen werden. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 9 von 56...
- Seite 10 Schließen sie beide Netzteile mit den beiliegenden Kabeln an je einer Steckdose an. Öffnen Sie die Ausziehsicherung, stecken Sie die Kaltgerätestecker ins Netzteil und sichern Sie diesen mit der Ausziehsicherung. Seite 10 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 11 Der Eingangspegel von 45-85 dBµV muss eingehalten werden. 2.5. Anschluss am IPTV-Netzwerk Schließen Sie den IPTV-Ausgang des Geräts an einem IGMP-fähigen Ethernet-Switch an. Verwenden Sie Cat-7-Kabel oder höher. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 11 von 56...
- Seite 12 Internetprotokoll Version 4 TCP/IPv4 > Eigenschaften > Folgende IP-Adresse verwenden: Klicken Sie auf OK zum Speichern. Starten sie ihren Webbrowser und geben sie die IP-Adresse 192.168.0.145 ein. Seite 12 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 13 Die Geräte lassen sich bei Bedarf in ein Netzwerk einbinden. Für diese Anwendung müssen Änderungen an der Netzwerkkonfiguration vorgenommen werden. Menüpunkt WARTUNG > SYSTEMOPTIONEN. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 13 von 56...
- Seite 14 Empfehlung: Da die Datenrate der Sender, abhängig vom Bildinhalt und Übertragungsqualität variieren kann, ist unbedingt eine Reserve einzuhalten. Wir empfehlen einen maximalen Füllstand von 90%, um den störungsfreien Empfang zu gewährleisten. Seite 14 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 15 Außerdem müssen die korrekte Stream-ID (dreistellig) und der PLS-Code (sechsstellig) eingegeben werden. Klicken Sie anschließend auf BESTÄTIGEN UND SUCHLAUF Während des Suchlaufs wird ein rotierender Kreis angezeigt. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 15 von 56...
- Seite 16 Wenn Multistreams empfangen werden sollen, dann muss der PLS-Mode auf Root oder Gold eingestellt werden. Außerdem müssen die korrekte Stream-ID (dreistellig) und der PLS-Code (sechsstellig) eingegeben werden. Klicken Sie anschließend auf BESTÄTIGEN UND SUCHLAUF Seite 16 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 17 Zum Deaktivieren eines Tuners das Kontrollkästchen Tuner aktiviert deaktivieren. Klicken Sie anschließend auf Bestätigen und SUCHLAUF. Der Tuner wird dadurch deaktiviert. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 17 von 56...
- Seite 18 Phase 3 der Füllstand überprüft werden. Klicken Sie, nachdem Sie Änderungen durchgeführt haben auf ÄNDERUNGEN SPEICHERN, erst dadurch werden die Änderungen gespeichert und tatsächlich übernommen. Seite 18 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 19 Es können beispielsweise folgende HTTP-Anfragen verwendet werden, um EIT-Informationen abzufragen. Anfragen können entweder an den Control-Port oder den IPTV-Port gestellt werden. http://[ip_address]/satip.m3u = EIT-Informationen im m3u-Format http://[ip_address]/LCNLIST = EIT-Informationen im JSON-Format 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 19 von 56...
- Seite 20 Geben Sie für die Tuner 1 bis 8 bzw. 16 die PIDs ein, mit denen die SDT übertragen wird. Zulässige Werte sind 32 bis 8190. Die eingegebene PID der SDT wird dann zur PID 17 konvertiert. Seite 20 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 21 Für den Empfang des Electronic Program Guide (EPG) kann ein Tuner explizit ausgewählt werden. Dies ist nur bei Satelliten nötig, die den EPG auf einem speziellen Transponder zur Verfügung stellen. Wählen Sie ggf. im Feld EPG-Eingang den Tuner aus. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 21 von 56...
- Seite 22 Wenn Sie mehrere MIP in einem Netzwerk verwenden, dann müssen die Netzwerk-IDs gleich sein und auch der Netzwerkname sollte gleich sein. Transportstream-Ids hingegen dürfen jeweils nur einmal im Netzwerk vergeben werden. Seite 22 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 23 Wählen Sie z. B. für zwei Programme den MPTS M1 und für zwei Programme den MPTS M2 und drei Programme für den MPTS M3 aus. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 23 von 56...
- Seite 24 Geben Sie für die Tuner 1 bis 8 bzw. 16 die PIDs ein, mit denen die SDT übertragen wird. Zulässige Werte sind 32 bis 8190. Die eingegebene PID der SDT wird dann zur PID 17 konvertiert. Seite 24 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 25 Sie können nun Input, In PID, Ausgang und Out PID ändern. Zum Löschen klicken Sie auf das Mülleimersymbol rechts neben der Zeile. Die Zeile wird gelöscht. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 25 von 56...
- Seite 26 Dadurch wird zunächst die Eingabe abgeschlossen. Nachdem Sie die gewünschten Programmnamen geändert haben, klicken Sie auf ÄNDERUNGEN SPEICHERN. Der/die eingegebenen Programmnamen werden in der Kopfstelle gespeichert. Seite 26 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 27 Geben Sie die Service-ID mit der Tastatur ein oder erhöhen/verringern Sie sie mit den Pfeiltasten. Klicken Sie auf den grünen Haken, um die ID zu übernehmen oder auf das rote Kreuz, um die Eingabe zu verwerfen. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 27 von 56...
- Seite 28 Die weiteren IP-Adressen werden von dieser Start-IP hochgezählt (239.0.0.1, 239.0.0.2, 239.0.0.3 …). Geben Sie den Port und als Mode das Übertragungsprotokoll ein. Klicken Sie auf OK. Alle Transportströme werden entsprechend konfiguriert. Seite 28 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 29 Eingabe für die konstante Bitrate, wenn CBR (manual) gewählt ist. Quellport Port der Quelle Zieladresse IP-Adresse, die bei den Set-Top-Boxen oder IPTV-Endgeräten als Multicast-IP- Adresse eingegeben werden muss. Zielport Port des Ziels 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 29 von 56...
- Seite 30 Error-LEDs auf der Frontseite leuchten in diesem Fall rot. 4.3.4. Ausgewählte Programme In der Programmtabelle AUSGEWÄHLTE PROGRAMME werden die Programme angezeigt, die in Phase 2 für den Modulator aktiviert wurden. Seite 30 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 31 Außerdem können Sie den Alarmton (Power-Summer) der Netzteileüberwachung ausschalten. Wichtig: Ein Verbleib auf der Wartungsseite länger als 2,5 Minuten führt zu einem Logout und der Anmeldevorgang muss wiederholt werden. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 31 von 56...
- Seite 32 älteren Software-Version geladen werden. Nehmen Sie deswegen möglichst ein Software-Update aller Geräte vor. Wir empfehlen zum leichteren Handling und Überblick das AXING SMARTPortal (siehe 1.6 auf Seite 7). Download Sie finden Software/Firmware-Updates zum Download, indem Sie auf www.axing.com im Suchfeld den Artikel eingeben. Auf der Produktseite befindet sich die jeweils aktuelle Software/Firmware im Reiter Downloads.
- Seite 33 Anschließend wird das Gerät automatisch neu gestartet und der Anmeldedialog angezeigt. Melden Sie sich nach dem Neustart erneut an und wechseln Sie zur gewünschten Sprache. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 33 von 56...
- Seite 34 Wenn Sie die IP-Adresse der Schnittstelle Control ändern, dann müssen Sie nach dem Neustart die neue IP-Adresse im Browser eingeben und sich erneut anmelden. Seite 34 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 35 Unter PROGRAMMDATEN LÖSCHEN können, die die Einstellungen der Phase2 gelöscht werden. Die eingestellten Transponder müssen mit einem Sendersuchlauf neu eingelesen werden. Klicken Sie auf Löschen. Sie gelangen zurück zur Startseite 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 35 von 56...
- Seite 36 Das Laden der Dateidaten dauert einige Sekunden. Melden Sie sich nach dem Laden der Datei erneut an und wechseln Sie zur gewünschten Sprache. Seite 36 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 37 Hinweis: Wenn zeitweise kein Empfang möglich ist (z.B. bei Schneefall), dann startet das Gerät alle 10 Minuten automatisch neu. Dadurch wird sichergestellt, dass wenn der Empfang wieder möglich ist, alle konfigurierten Programme wieder zur Verfügung stehen. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 37 von 56...
- Seite 38 Klicken Sie auf SPEICHERN & NEUSTART. Die Daten werden gespeichert, das Gerät neu gestartet und die Verbindung zum SMARTPortal wird hergestellt. Ggf. müssen Sie die Verbindungsdaten anpassen (siehe 5.3 auf Seite 34). Seite 38 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 39 Alternativ können Sie, wenn Sie mit dem Gerät im Netzwerk verbunden sind, die Datei aus dem Gerät herunterladen: URL = [IP-Adresse des Geräts]/MIB/AXING-MIB.txt Beispiel: 192.168.0.145/MIB/AXING-MIB.txt 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 39 von 56...
- Seite 40 Programme des IPTV-Streamers enthält. SATIP_Multicast.txt Klicken Sie auf SATIP_MULTICAST.TXT. Es wird eine Text-Datei erzeugt, die die IP-Adresse der M3U-Liste enthält (z.B. „http://192.168.178.31/satip.m3u“). Seite 40 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 41 5.10.1. Log-Dateien Unter LOGS können Sie sich die Log-Dateien und deren Inhalte anzeigen lassen. Unter LOGS können Sie sich die Log-Einträge anzeigen lassen. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 41 von 56...
- Seite 42 NIT). Für eine Software-Erweiterung benötigen Sie eine Lizenz. Lizenzen erwerben Eine Lizenz können Sie erwerben, in dem Sie die entsprechende Software-Erweiterung bei AXING kaufen. Beim Kauf müssen Sie die Seriennummer der Kopfstelle angeben. Passend zu genau dieser Seriennummer wird eine Lizenzdatei für Sie generiert.
- Seite 43 Starten Sie das Gerät neu, melden Sie sich nach dem Neustart erneut an und wechseln Sie zur gewünschten Sprache. Die Funktion ist erst nach einem Neustart der Kopfstelle verfügbar. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 43 von 56...
- Seite 44 Daher sollten die Gruppen beschreibende Namen haben, damit sie in Phase 2 bei der Verbindung von Programmen mit SCGs leicht identifiziert werden können. • Algorithm (Scrambling-Algorithmus), wählbare Optionen sind: # unscrambled (Scrambling für die SCG ist deaktiviert) # DVB-CSA-1 # DVB-CSA-2 Seite 44 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 45 CAS: CA-System dieses ECMG (Name wird in der CAS List konfiguriert) • Status: ECMG-Server-Verbindungsstatus, wird als Ampel angezeigt Manchmal werden beide Werte zu einer einzigen "Super-CAS-ID" kombiniert. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 45 von 56...
- Seite 46 Client ID <optional>: Der Wert, mit dem sich EMMG identifiziert (Info vom CAS-Lieferanten). Häufig wird die 'Super_CAS_id' als 'client_id' verwendet. Das Feld kann dann leer gelassen werden und das Gerät verwendet dann die 'Super_CAS_id' des ausgewählten CAS. Seite 46 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 47 überprüfen Sie bitte die Statusspalten in den ECMG- und ECM-Tabellen. • ECM table status: Status der einzelnen ECM-Streams. Überprüfen Sie den Wert des Zugriffskriteriums, wenn der Status rot ist. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 47 von 56...
- Seite 48 SNMP traps geben die detailliertesten Sofortinformationen zur Analyse von z.B. CAS-Server-Verbindungsproblemen. Ein gutes Werkzeug zum Sammeln von SNMP-Traps ist iReasoning MIB Browser. Wichtig: SNMP-Traps müssen zuerst auf der Wartungsseite aktiviert werden. Seite 48 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 49 Tritt ein Fehler z. B. beim Entschlüsseln auf, dann wird die Schaltfläche rot dargestellt. Klicken Sie auf eine der Schaltflächen. Das entsprechende CI-Menü wird geöffnet. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 49 von 56...
- Seite 50 Wählen Sie z. B. für ein High-Speed-CAM 105 Mbps. Neustarten des CAM Das CAM kann, wenn nötig, neu gestartet werden. Klicken Sie dazu auf CIx NEUSTART. Seite 50 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 51 CI auswählen Wählen Sie in der Spalte Entschlüsselung CI 1 bis CI 6 aus. Das Programm wird entschlüsselt an den Transportstrom übergeben. 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 51 von 56...
- Seite 52 512 | 8 512 | 8 512 | 16 512 | 16 Gesamtnettodatenrate 800 Mbps Datenrate pro Tuner 125 Mbps Unterstützte Transportprotokolle Unterstützte Anwendungsprotokolle Seite 52 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 53 480 × 47 × 253 mm Gewicht 3,55 kg 3,75 kg 3,75 kg 3,95 kg Anmerkungen *verschlüsselte, Cloud-basierte Anwendung zur Konfiguration, Überwachung und Fernwartung 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 53 von 56...
- Seite 54 512 × SPTS | 8 × MPTS 512 × SPTS | 12 × MPTS Gesamtnettodatenrate 900 Mbps Datenrate pro Tuner 125 Mbps Transportprotokolle Anwendungsprotokolle Seite 54 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 55 480 × 253 × 47 mm Gewicht 2,650 kg 2,750 kg 2,850 kg 2,950 kg Anmerkungen *nur mit Softwareerweiterung **verschlüsselte, Cloud-basierte Anwendung zur Konfiguration, Überwachung und Fernwartung 2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 55 von 56...
- Seite 56 Betriebsanleitung | MIP 8-0x | MIP 16-0x | MIP 8-0xN | MIP 12-0xN Seite 56 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05...
- Seite 57 CHP - Compact High Performance Headends MIP 8-0x | MIP 16-0x MIP 8-0xN | MIP 12-0xN IPTV streamer Operation instructions...
- Seite 58 Output list for all devices ............................... 37 5.5. Reboot ......................................37 5.5.1. Rebooting ....................................37 5.6. SMARTPORTAL ....................................38 5.6.1. Access to SMARTPortal ................................38 Page 2 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 59 MIP 8-00 | MIP 8-06 | MIP 16-00 | MIP 16-06 ..........................51 7.2. MIP 8-00N | MIP 8-03N | MIP 12-00N | MIP 12-03N ........................53 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 3 of 56...
- Seite 60 EU Declaration of Conformity Hereby AXING AG declares that the CE marked products comply with the valid EU guidelines. WEEE Nr. DE26869279 | Electrical and electronic components must not be disposed of as residual waste, it must be disposed of separately.
- Seite 61 1 × Safety instructions 1 × Drilling template 1.3. Available Accessories MKS 1-01 Software extension for PID filtering MKS 1-02 Software extension for CASimulcrypt 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 5 of 56...
- Seite 62 PC/laptop with a network interface and the actual version of the installed web browser. The configuration interface is "mobile ready" and can therefore also be used from the smartphone or tablet. Page 6 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 63 1.8. SMARTPortal The AXING SMARTPortal connects each AXING headend device with a cloud-based portal and thus provides worldwide access to the devices. The connection is password-saved and scrambled. The only requirement on site is an internet connection of the device e. g. via LAN, EoC, EoC-WLAN-Bridge, 3G/LTE-Router.
- Seite 64 MIP 8-06 and MIP 16-06 each have 6 common interfaces (CI1 ... CI6). Which encrypted program you decrypt with which interface; you determine in the configuration. Page 8 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 65 MIP 8-03N and MIP 12-03N each have 3 CI slots (CI1 ... CI3). The settings for the CA modules can be made in the CI menus on the start page of the user interface. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 9 of 56...
- Seite 66 Connect both power supply units to one socket each using the enclosed cables. Open the pull-out protection, insert the plug of the power supply unit, and secure it with the pull-out protection. Page 10 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 67 Connection to the IPTV network Connect the IPTV output of the device to an IGMP-capable Ethernet switch. Use Cat 7 cable or higher. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 11 of 56...
- Seite 68 IP address: Click OK to save. Start your web browser and enter the IP address of the device: 192.168.0.145. Page 12 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 69 If needed, the devices can be integrated in a network. For this application, some changes must be applied to the network configuration. Menu item MAINTENANCE > SYSTEM. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 13 of 56...
- Seite 70 Recommendation: As the data rate of the transmitters can vary depending on the picture content and transmission quality, it is essential to keep a reserve. We recommend a maximum fill level of 90% to ensure interference-free reception. Page 14 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 71 PLS code (six digits) must be entered. After all settings have been made, click SAVE & SCAN A rotating circle is shown during the scanning process. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 15 of 56...
- Seite 72 If multistreams are to be received, then the PLS mode must be set to root or gold. In addition, the correct Stream ID (three digits) and the PLS code (six digits) must be entered. After all settings have been made, click SAVE & SCAN Page 16 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 73 The Tuner enabled check box is set at the factory. To deactivate a tuner, deselect the Tuner enabled check box. Then click SAVE AND SCAN. This deactivates the tuner. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 17 of 56...
- Seite 74 With each programme you assign to an output, the data rate rises. The performed modifications are only taken over by the system when you click on SAVE CHANGES. Page 18 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 75 For example, the following HTTP requests can be used to retrieve EIT information. Requests can be made to either the control port or the IPTV port. http://[ip_address]/satip.m3u = EIT information in m3u format http://[ip_address]/LCNLIST = EIT information in JSON format 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 19 of 56...
- Seite 76 For tuners 1 to 8 or 16, enter the PIDs used to transmit the SDT. Permissible values are 32 to 8190. The entered PID of the SDT is then converted to PID 17. Page 20 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 77 If the device is already set to CROSS MULTIPLEX MODE, set the Network ID to auto. Click on SAVE CHANGES. The device is set back to REMUX MODE. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 21 of 56...
- Seite 78 If you use several MIP in a network, then the network IDs must be the same and the network name should also be the same. Transport stream IDs, on the other hand, may only be assigned once in the network. Page 22 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 79 For example: choose MPTS 1 for two programmes and MPTS 2 for two other programmes and MPTS 3 for three other programmes. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 23 of 56...
- Seite 80 For tuners 1 to 8 or 16, enter the PIDs used to transmit the SDT. Permissible values are 32 to 8190. The entered PID of the SDT is then converted to PID 17. Page 24 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 81 You can now change Input, In PID, Modulator and Out PID To delete, click on the trashcan icon to the right of the line. The line is deleted. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 25 of 56...
- Seite 82 This first completes the entry. After you have changed the desired program name(s), click SAVE CHANGES. The entered program name(s) are stored in the headend. Page 26 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 83 Enter the Service ID with the keyboard or increase / decrease the ID with the arrow buttons right of the number. Click on the green check mark to accept the ID or on the red cross to discard the entry. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 27 of 56...
- Seite 84 The other IP addresses are incremented by this Start IP (239.0.0.1, 239.0.0.2, 239.0.0.3 ...). Enter the port and as mode the transmission protocol. Click OK. All transport streams are configured accordingly. Page 28 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 85 IP address that must be entered as a multicast IP address for the set-top boxes or IPTV terminals. Destination Port Port number of the destination 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 29 of 56...
- Seite 86 The error LEDs on the front panel will light up in red in this case. 4.3.4. Selected Programmes The programme table SELECTED PROGRAMS shows the programmes that were activated in phase 2. Page 30 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 87 Important: If you stay on the maintenance page for more than 2.5 minutes, an automatic logout will occur, and you will have to repeat the login procedure. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 31 of 56...
- Seite 88 We recommend the AXING SMARTPortal for easier handling and overview (see 1.6 on page 7) Download You can find software/firmware updates for download by entering the article in the search field on www.axing.com. On the product page you will find the current software/firmware in the Downloads tab.
- Seite 89 In the TS packets per IP packet field, select the number of TS packets. Click SAVE & REBOOT. The changes are made. The remaining time is displayed. After rebooting log in again. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 33 of 56...
- Seite 90 If you change the IP address of the Control interface, you must enter the new IP address in the browser after rebooting and log in again. Page 34 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 91 In the section ERASE SERVICE DATA you can erase the settings from phase 2. The transponder data must be read again for tuners 1-4 by executing a scan. Click on erase. The frontpage will be shown. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 35 of 56...
- Seite 92 Choose a CONFIGURATION FILE. Click on UPLOAD. The upload will take a few seconds. After the upload you must log in again. Page 36 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 93 Note: If input signals are temporarily unavailable (e.g. due to snow), the device will reboot every 10 minutes. This ensures that all configured programmes will be available once the input signal becomes available again. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 37 of 56...
- Seite 94 Click on SAVE & REBOOT. The data is saved, the device is rebooted and the connection to the SMARTPortal is established. Where required, you have to adjust the connection data (see 5.2.1 on page 33). Page 38 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 95 If you are connected to the device in the network, then you can download the file from the device. URL = [IP address of device] /MIB/AXING-MIB.txt For example: 192.168.0.145/MIB/AXING-MIB.txt 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 39 of 56...
- Seite 96 TV set can find the program list of the IPTV streamers and can read the programs by channel search (for example "http://192.168.178.31/satip.m3u"). Page 40 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 97 The SDP also includes port numbers and audio/video codecs parameters, and a stream name, etc. Slide the status switch to ON. Configure an announcement interval in seconds. 5.10. Logs 5.10.1. Log entries 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 41 of 56...
- Seite 98 Purchase licenses You can purchase a license by ordering the appropriate software extension from AXING. When ordering, you must provide the serial number of the headend. A license file will be generated for you to match exactly this serial number. Important: The...
- Seite 99 (encryption key). Each SCG can contain one or more program. Programs are connected to SCGs at page Phase2 (see 5.11.7 on page 46). 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 43 of 56...
- Seite 100 The table is used to assign readable names to CAS-IDs in order to be able to assign them more easily in the following tables. Page 44 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 101 • Status: ECM stream status shown as traffic lights Sometimes both values can be seen combined to a single “Super CAS ID”. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 45 of 56...
- Seite 102 Select a Simulcrypt SCG from the drop-down list (it shows all configured SCGs). By default all video and audio PIDs for the program are selected for the scrambling. Page 46 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 103 • SNMP traps give the most detailed immediate information for studying e.g. CAS server connection problems. One good tool for collecting SNMP traps is iReasoning MIB Browser. SNMP traps must first be enabled at Maintenance page. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 47 of 56...
- Seite 104 If an error occurs, e.g. during decryption, the button is shown in red. Click one of the buttons. The corresponding CI menu is displayed. Page 48 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 105 For example, select 105 Mbps for a high-speed CAM Reboot the CAM The CAM can be rebooted if necessary. Click CI1…6 to reboot it. 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 49 of 56...
- Seite 106 Choose a CI slot Choose CI 1…CI 6 in the column Decrypt. The program will be transferred to the transport stream in decrypted form. Page 50 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 107 512 | 16 512 | 16 Total net data rate 800 Mbps Data rate per tuner 125 Mbps Supported transport protocols Supported application protocols 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 51 of 56...
- Seite 108 480 × 47 × 253 mm Weight 3.550 kg 3.750 kg 3.750 kg 3.950 kg Comments * encrypted, cloud-based application for configuration, monitoring and remote maintenance Page 52 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 109 512 × SPTS | 12 × MPTS Total net data rate 900 Mbps Data rate per tuner 125 Mbps Transport protocols Application protocols 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 53 of 56...
- Seite 110 2.750 kg 2.850 kg 2.950 kg Comments * with software extension only ** encrypted, cloud-based application for configuration, monitoring and remote maintenance Page 54 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
- Seite 111 2023-10-05 | Technical improvements, changes in design, printing- and other errors reserved. | AXING-BA_MIP-8-16-0x.pdf Page 55 of 56...
- Seite 112 Operation instructions | MIP 8-0x | MIP 16-0x | MIP 8-0xN | MIP 12-0xN Page 56 of 56 AXING-BA_MIP-8-16-0x.pdf | Technical improvements, changes in design, printing- and other errors reserved. | 2023-10-05...
