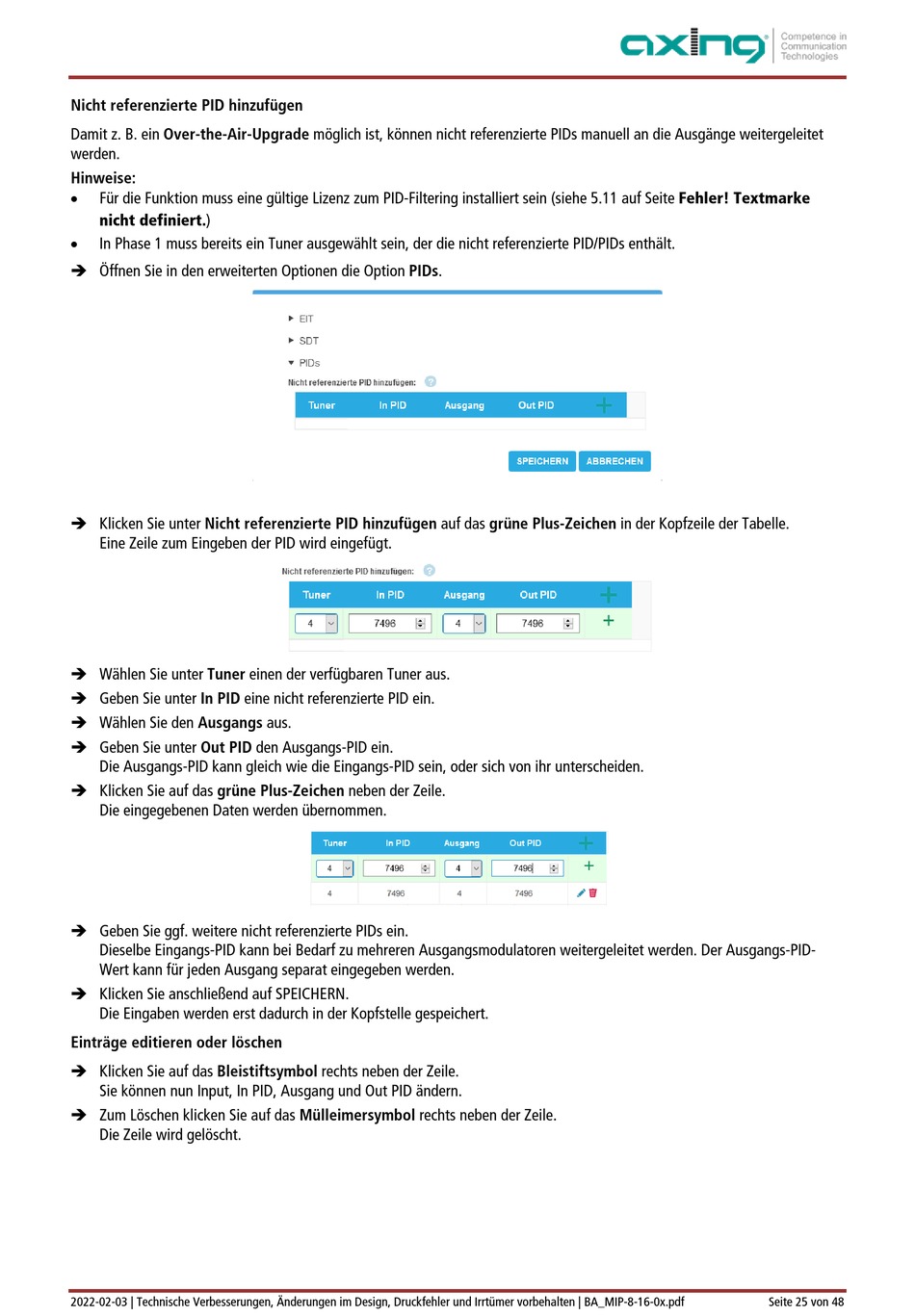

axing MIP 8-00 Betriebsanleitung Seite 25

Nicht referenzierte PID hinzufügen
Damit z. B. ein Over-the-Air-Upgrade möglich ist, können nicht referenzierte PIDs manuell an die Ausgänge weitergeleitet
werden.
Hinweise:
•
Für die Funktion muss eine gültige Lizenz zum PID-Filtering installiert sein (siehe 5.11 auf Seite Fehler! Textmarke
nicht definiert.)
•
In Phase 1 muss bereits ein Tuner ausgewählt sein, der die nicht referenzierte PID/PIDs enthält.
 Öffnen Sie in den erweiterten Optionen die Option PIDs.
 Klicken Sie unter Nicht referenzierte PID hinzufügen auf das grüne Plus-Zeichen in der Kopfzeile der Tabelle.
Eine Zeile zum Eingeben der PID wird eingefügt.
 Wählen Sie unter Tuner einen der verfügbaren Tuner aus.
 Geben Sie unter In PID eine nicht referenzierte PID ein.
 Wählen Sie den Ausgangs aus.
 Geben Sie unter Out PID den Ausgangs-PID ein.
Die Ausgangs-PID kann gleich wie die Eingangs-PID sein, oder sich von ihr unterscheiden.
 Klicken Sie auf das grüne Plus-Zeichen neben der Zeile.
Die eingegebenen Daten werden übernommen.
 Geben Sie ggf. weitere nicht referenzierte PIDs ein.
Dieselbe Eingangs-PID kann bei Bedarf zu mehreren Ausgangsmodulatoren weitergeleitet werden. Der Ausgangs-PID-
Wert kann für jeden Ausgang separat eingegeben werden.
 Klicken Sie anschließend auf SPEICHERN.
Die Eingaben werden erst dadurch in der Kopfstelle gespeichert.
Einträge editieren oder löschen
 Klicken Sie auf das Bleistiftsymbol rechts neben der Zeile.
Sie können nun Input, In PID, Ausgang und Out PID ändern.
 Zum Löschen klicken Sie auf das Mülleimersymbol rechts neben der Zeile.
Die Zeile wird gelöscht.
2022-02-03 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | BA_MIP-8-16-0x.pdf Seite 25 von 48
