5.6
WIG-Schweißen
5.6.1
Anschluss Schweißbrenner und Werkstückleitung
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
4
5
6
7
•
Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Gelbe Schutzkappe von Anschlussnippel G¼" entfernen.
•
Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼" festschrauben.
•
Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung Schweißbrenner (5-
polig bei Standardbrenner, 8-polig bei Up-/Down- bzw. Potibrenner) stecken und festziehen.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
099-000124-EW500
29.07.2011
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Anschlussnippel G¼"
Schutzgasanschluss WIG-Schweißbrenner
Anschlussbuchse, 5-polig / 8-polig
5-polig: Steuerleitung WIG- Standardbrenner
8-polig: Steuerleitung WIG- Up-/Down- oder Potibrenner
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Aufbau und Funktion
HINWEIS

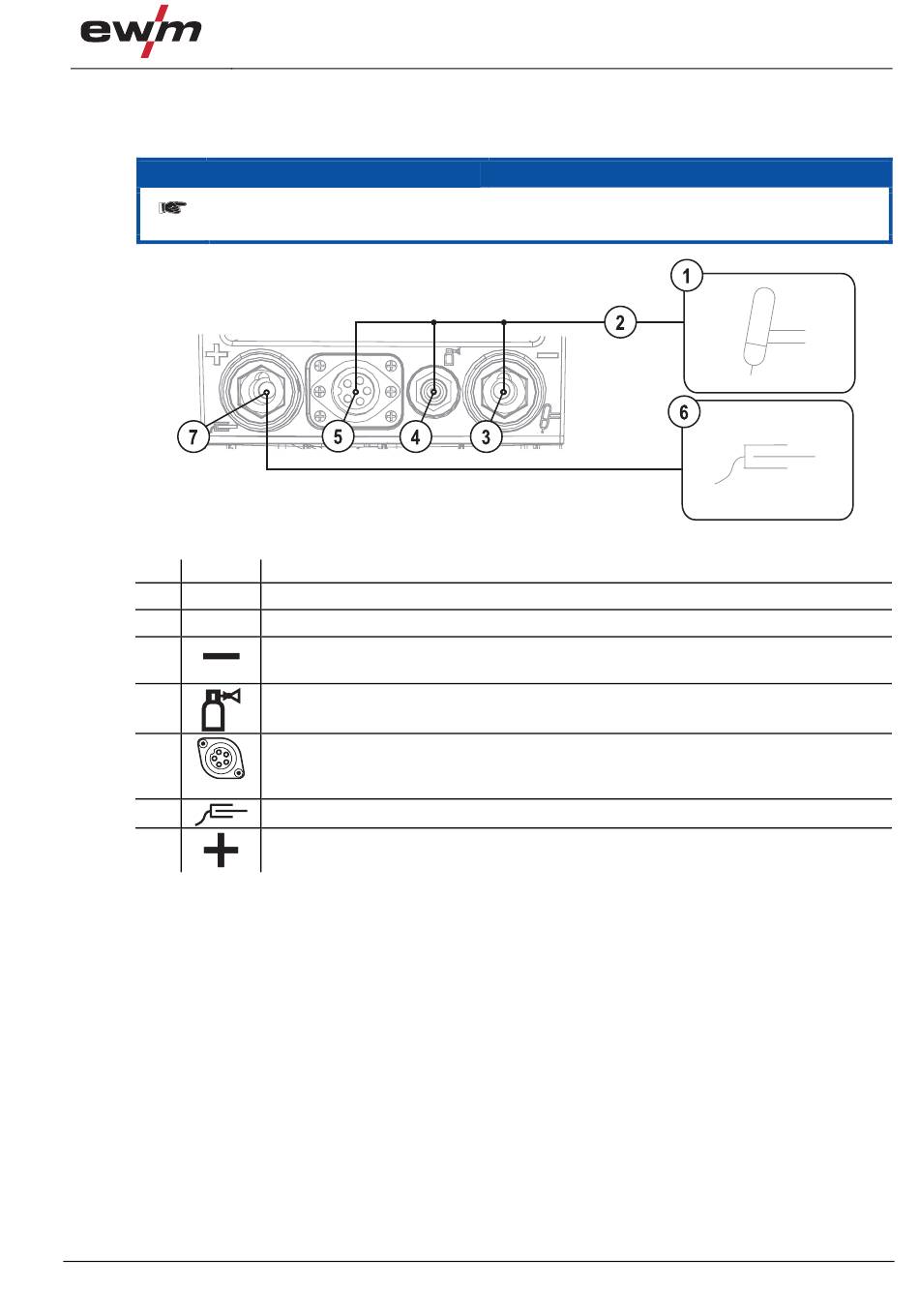

Abbildung 5-3
WIG-Schweißen
23
