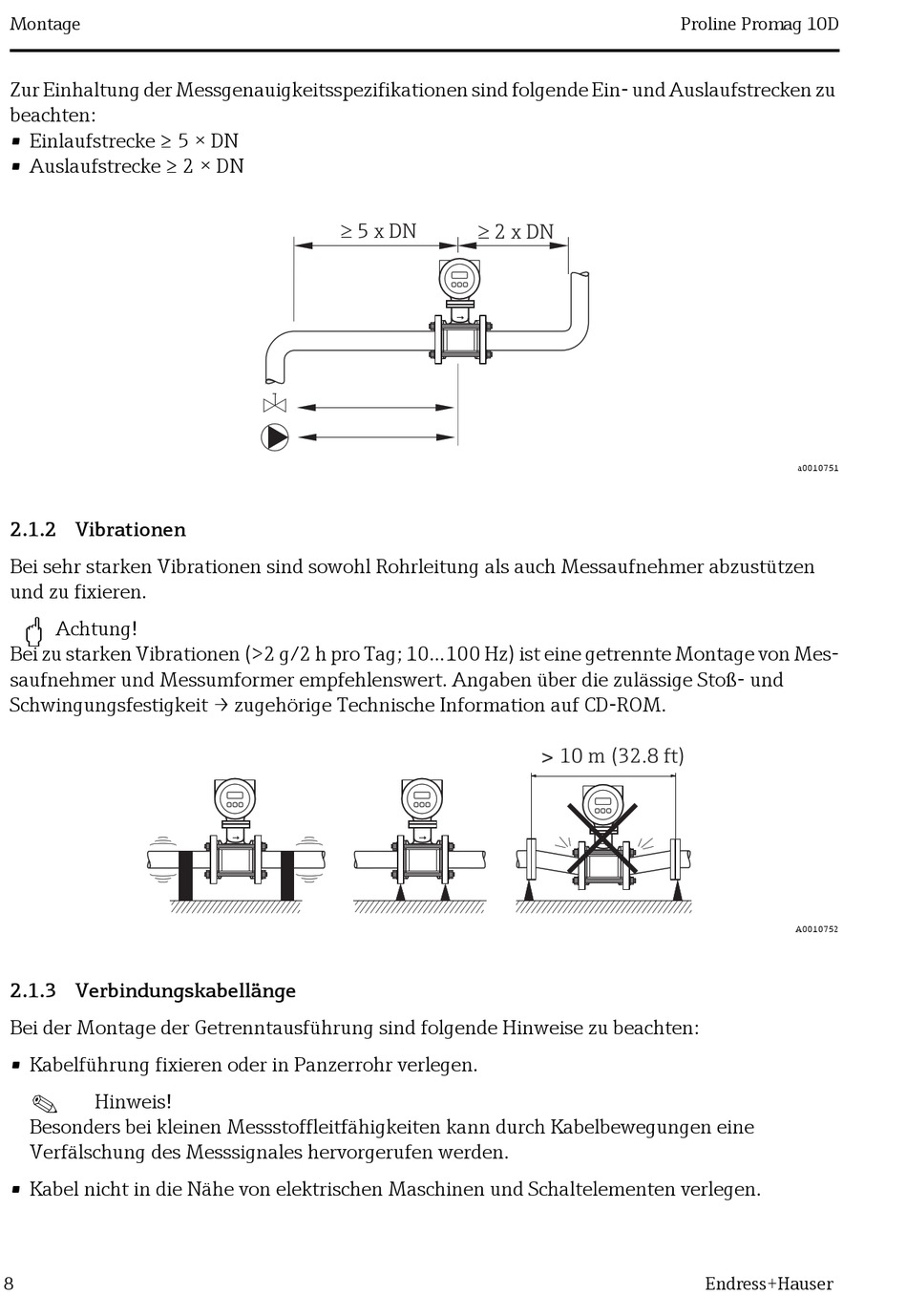

Montage
Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu
beachten:
• Einlaufstrecke ≥ 5 × DN
• Auslaufstrecke ≥ 2 × DN
2.1.2 Vibrationen
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen
und zu fixieren.
"
Achtung!
Bei zu starken Vibrationen (>2 g/2 h pro Tag; 10...100 Hz) ist eine getrennte Montage von Mes-
saufnehmer und Messumformer empfehlenswert. Angaben über die zulässige Stoß- und
Schwingungsfestigkeit → zugehörige Technische Information auf CD-ROM.
2.1.3 Verbindungskabellänge
Bei der Montage der Getrenntausführung sind folgende Hinweise zu beachten:
• Kabelführung fixieren oder in Panzerrohr verlegen.
Hinweis!
!
Besonders bei kleinen Messstoffleitfähigkeiten kann durch Kabelbewegungen eine
Verfälschung des Messsignales hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
8
³ ³ 2 x DN
5 x DN
Proline Promag 10D
> 10 m (32.8 ft)
Endress+Hauser
a0010751
A0010752
