Verdrahtung

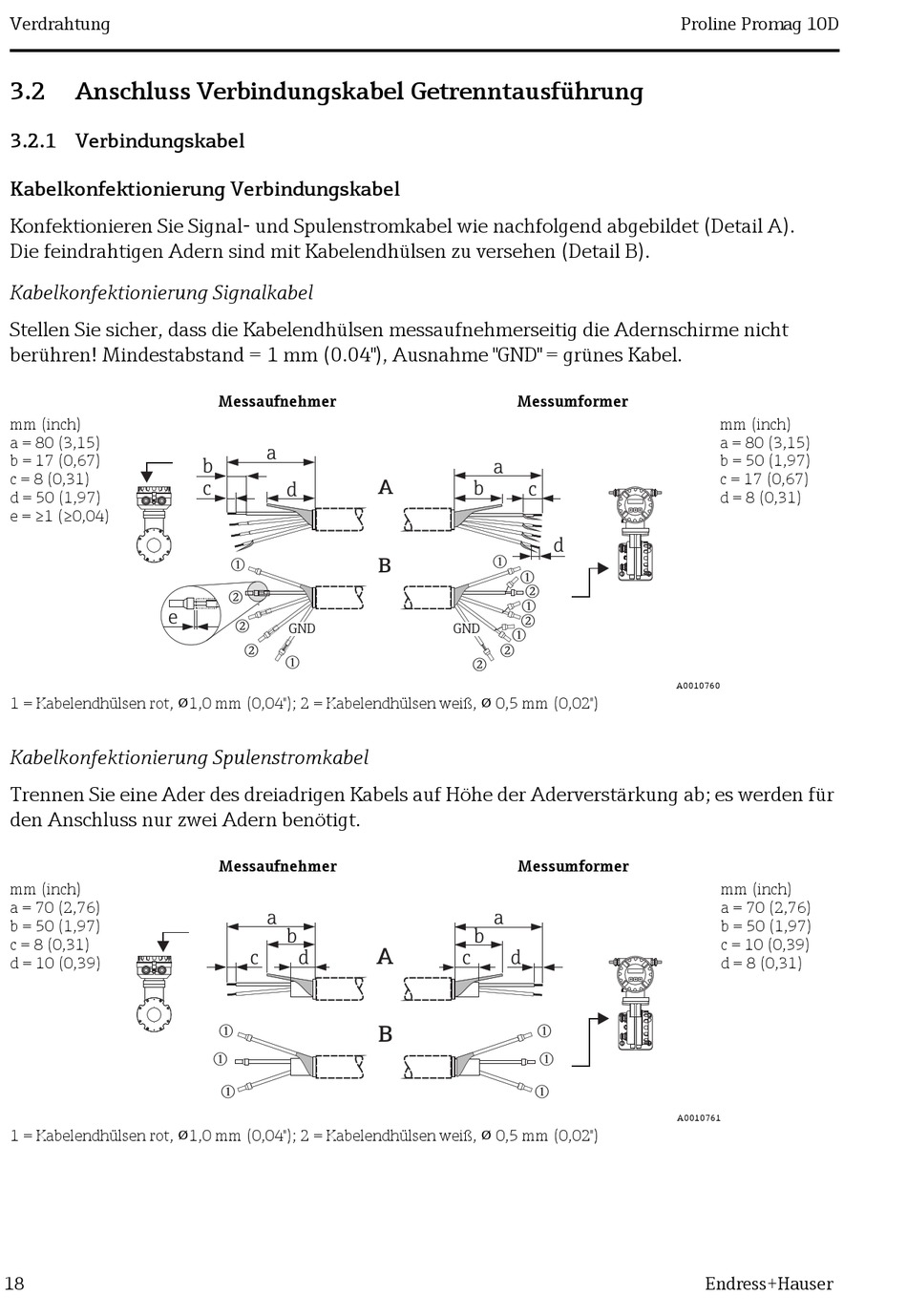

3.2
Anschluss Verbindungskabel Getrenntausführung
3.2.1 Verbindungskabel
Kabelkonfektionierung Verbindungskabel
Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A).
Die feindrahtigen Adern sind mit Kabelendhülsen zu versehen (Detail B).
Kabelkonfektionierung Signalkabel
Stellen Sie sicher, dass die Kabelendhülsen messaufnehmerseitig die Adernschirme nicht
berühren! Mindestabstand = 1 mm (0.04"), Ausnahme "GND" = grünes Kabel.
mm (inch)
a = 80 (3,15)
b = 17 (0,67)
c = 8 (0,31)
d = 50 (1,97)
e = ≥1 (≥0,04)
e
1 = Kabelendhülsen rot, ⌀1,0 mm (0,04"); 2 = Kabelendhülsen weiß, ⌀ 0,5 mm (0,02")
Kabelkonfektionierung Spulenstromkabel
Trennen Sie eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung ab; es werden für
den Anschluss nur zwei Adern benötigt.
mm (inch)
a = 70 (2,76)
b = 50 (1,97)
c = 8 (0,31)
d = 10 (0,39)
1 = Kabelendhülsen rot, ⌀1,0 mm (0,04"); 2 = Kabelendhülsen weiß, ⌀ 0,5 mm (0,02")
18
Messaufnehmer
a
b
c
d
m
n
n
GND
n
m
Messaufnehmer
a
b
c
d
m
m
m
Messumformer
a
A
b
c
m
B
m
n
m
n
GND
m
n
n
Messumformer
a
b
A
c
d
B
m
m
m
Proline Promag 10D
mm (inch)
a = 80 (3,15)
b = 50 (1,97)
c = 17 (0,67)
d = 8 (0,31)
d
A0010760
mm (inch)
a = 70 (2,76)
b = 50 (1,97)
c = 10 (0,39)
d = 8 (0,31)
A0010761
Endress+Hauser
