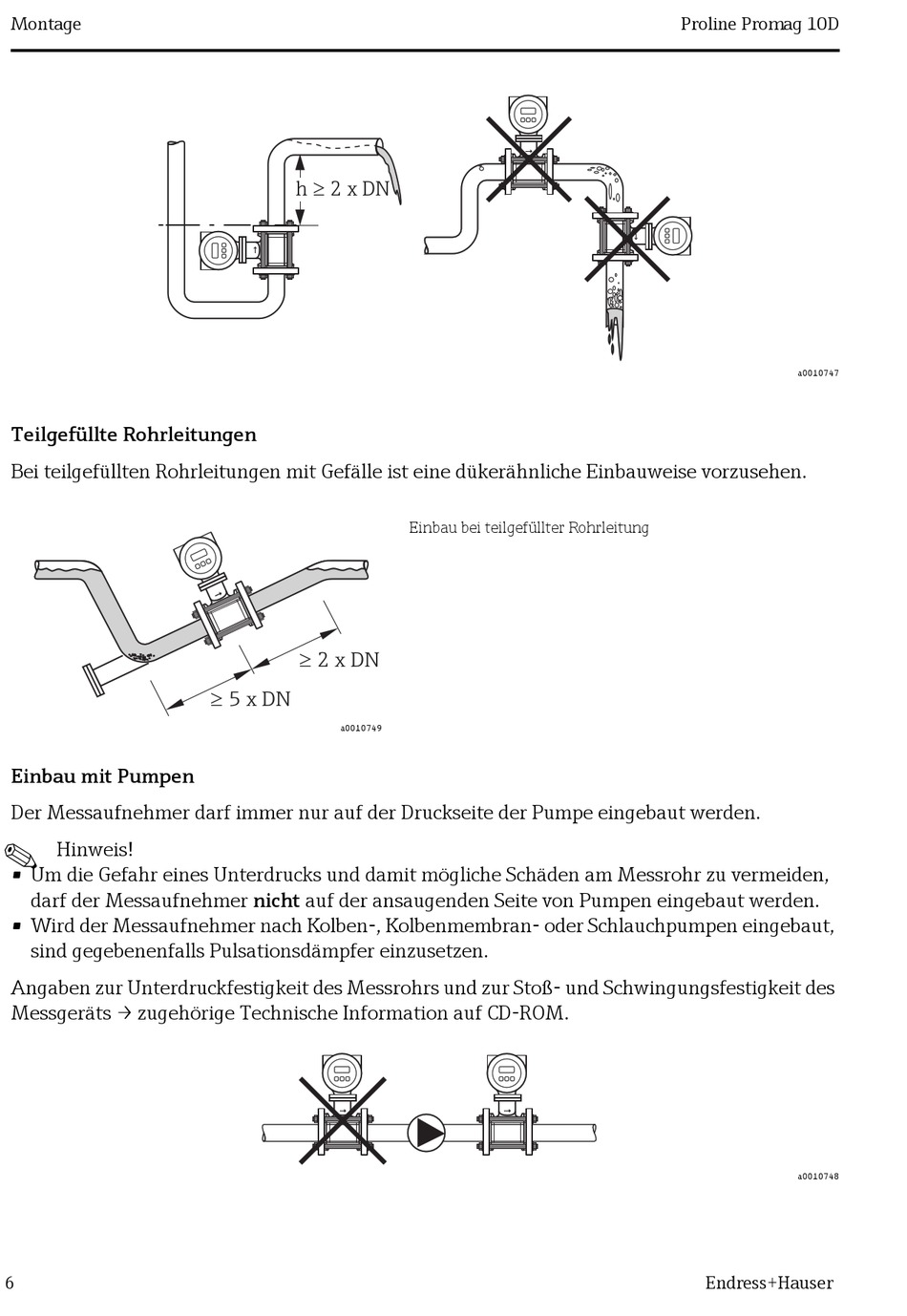

Endress+Hauser Proline Promag 10D Kurzanleitung Seite 6

Montage
Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen.
Einbau mit Pumpen
Der Messaufnehmer darf immer nur auf der Druckseite der Pumpe eingebaut werden.
!
Hinweis!
• Um die Gefahr eines Unterdrucks und damit mögliche Schäden am Messrohr zu vermeiden,
darf der Messaufnehmer nicht auf der ansaugenden Seite von Pumpen eingebaut werden.
• Wird der Messaufnehmer nach Kolben-, Kolbenmembran- oder Schlauchpumpen eingebaut,
sind gegebenenfalls Pulsationsdämpfer einzusetzen.
Angaben zur Unterdruckfestigkeit des Messrohrs und zur Stoß- und Schwingungsfestigkeit des
Messgeräts → zugehörige Technische Information auf CD-ROM.
6
³
h 2 x DN
³ 2 x DN
³ 5 x DN
a0010749
Einbau bei teilgefüllter Rohrleitung
Proline Promag 10D
a0010747
a0010748
