Montage/Typ 777
Typ 777
In diesem Kapitel wird die Komplettierung des Gehäuses mit Bügel beschrieben.
Sie benötigen: 1 passenden Wendeschlüssel, 1 Mitnehmer (229303),
1 Schraube (217102), 1 Schraubendreher Kreuzschlitz.
Hinweis! Sie haben den Kern bereits in das Kerngehäuse eingesetzt und
mit einem Haltering (202335) gesichert.

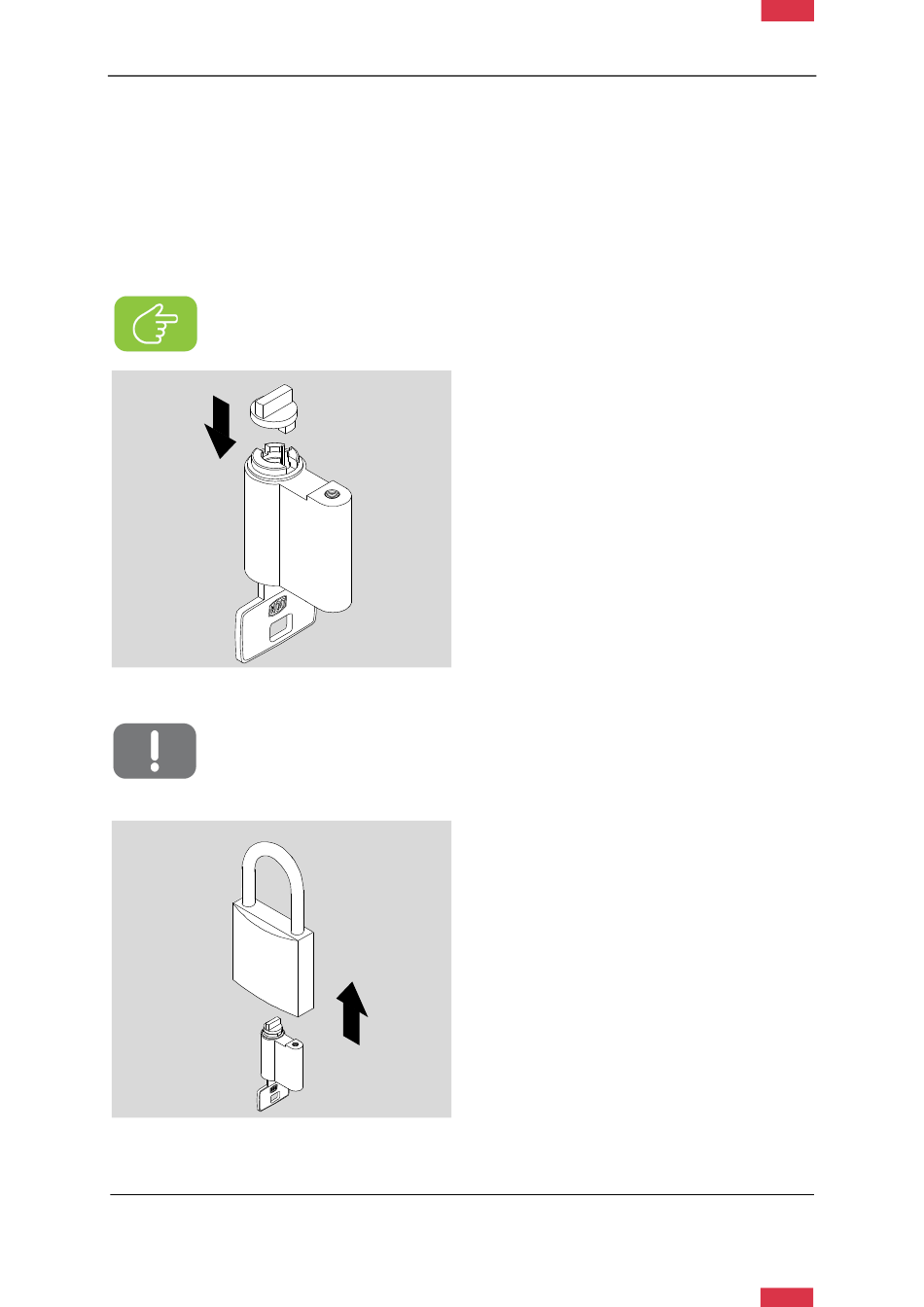

Abb. 41: Mitnehmer platzieren
Achtung! Wenn sich das Kerngehäuse nicht in dem Gehäuse mit Bügel
befindet, muss der Bügel stets geschlossen sein. Die fixierten Federele-
mente werden sonst gelöst und müssen aufwendig zusammengesetzt
werden.
Abb. 42: Kerngehäuse einsetzen
40
1. Stecken Sie einen passenden Wen-
deschlüssel in den Zylinderkern.
2. Halten Sie das Kerngehäuse wie ab-
gebildet und setzen Sie den Mitneh-
mer passgenau hinten auf den Zylin-
derkern.
3. Setzen Sie das Kerngehäuse in das
Gehäuse mit geschlossenem Bügel
ein.
