Montageaufbauten vorbereiten
Sie erhalten mit jedem ix5DAS-Auftrag ein Blatt mit Tabellen zu den Montageaufbau-
ten der Zylinder. Wenn die Positionen der FB/AB Gehäusestifte nicht werkseitig in
den Tabellen vorgegeben sind, nehmen Sie sich die Tabelle zur Hand und tragen Sie
die Stifte in die Tabelle ein.
Grundsätzlich gilt:
Die FB/AB-Gehäusestifte dürfen nur an den ersten vier Positionen, maximal 2 je
Zylinderseite, montiert werden.
FB/AB-Gehäusestifte werden an den Positionen mit den kleinsten Werten montiert.
Bei Aufbauten (Schließanlagen) wird der kleinste Wert inklusive des Aufbaus berück-
sichtigt.
Montageaufbau ohne HS-Plättchen
Kernstifte
4
5
1
4
AB
FB
P1
P2
P3
P4
4
5
1
4
N
N
AB
FB
P1
P2
P3
P4

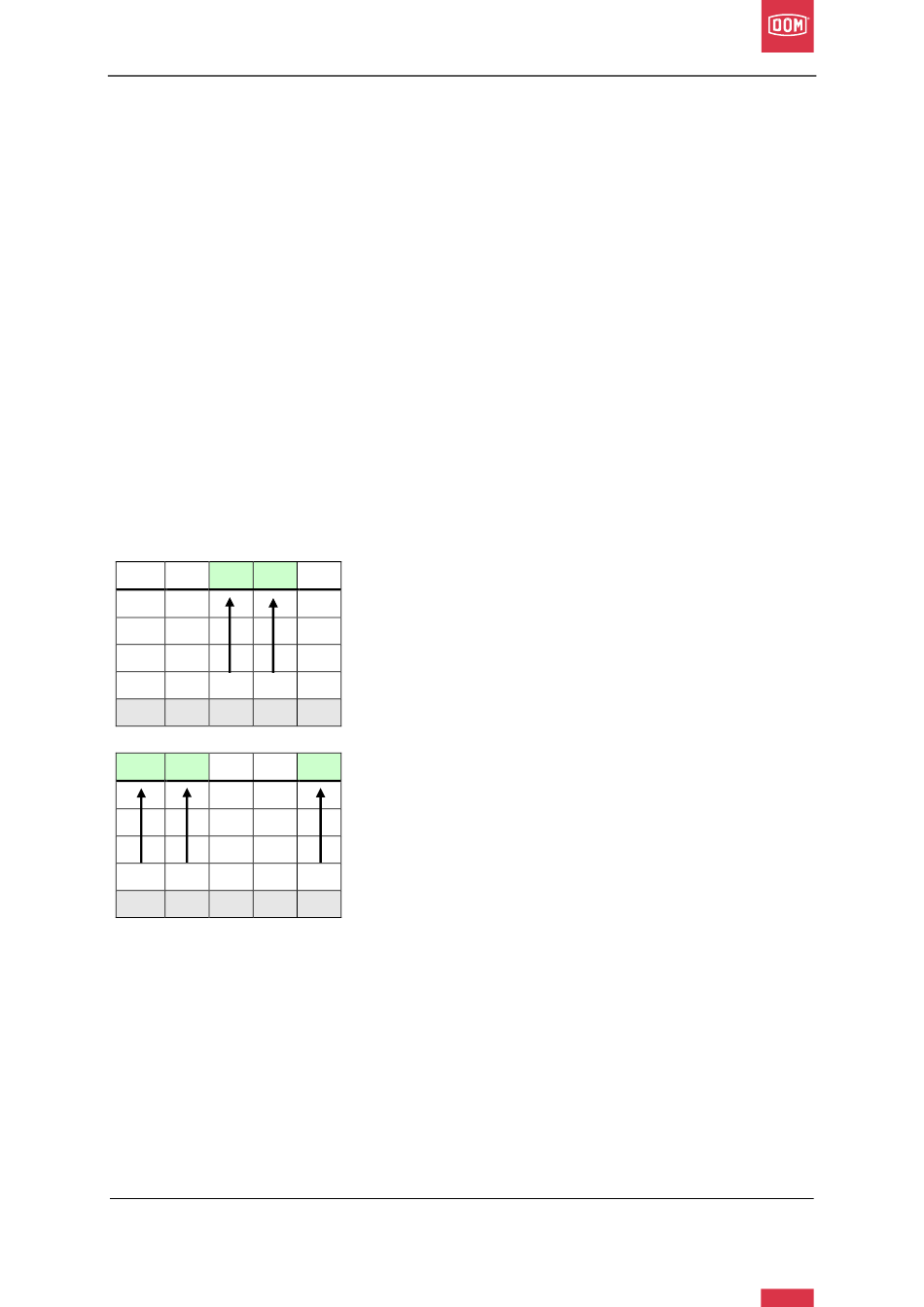

1.) Zunächst werden an den Positionen P1 – P4 mit
3
den kleinsten Werten die 2 FB/AB-Gehäusestifte
eingesetzt.
(hier: Position P3=Wert 1 und P4=Wert 4)
<= Gehäusestifte
P5
3
2.) Die N-Stifte werden an den verbleibenden Posi-
tionen eingesetzt.
<= Gehäusestifte
N
P5
