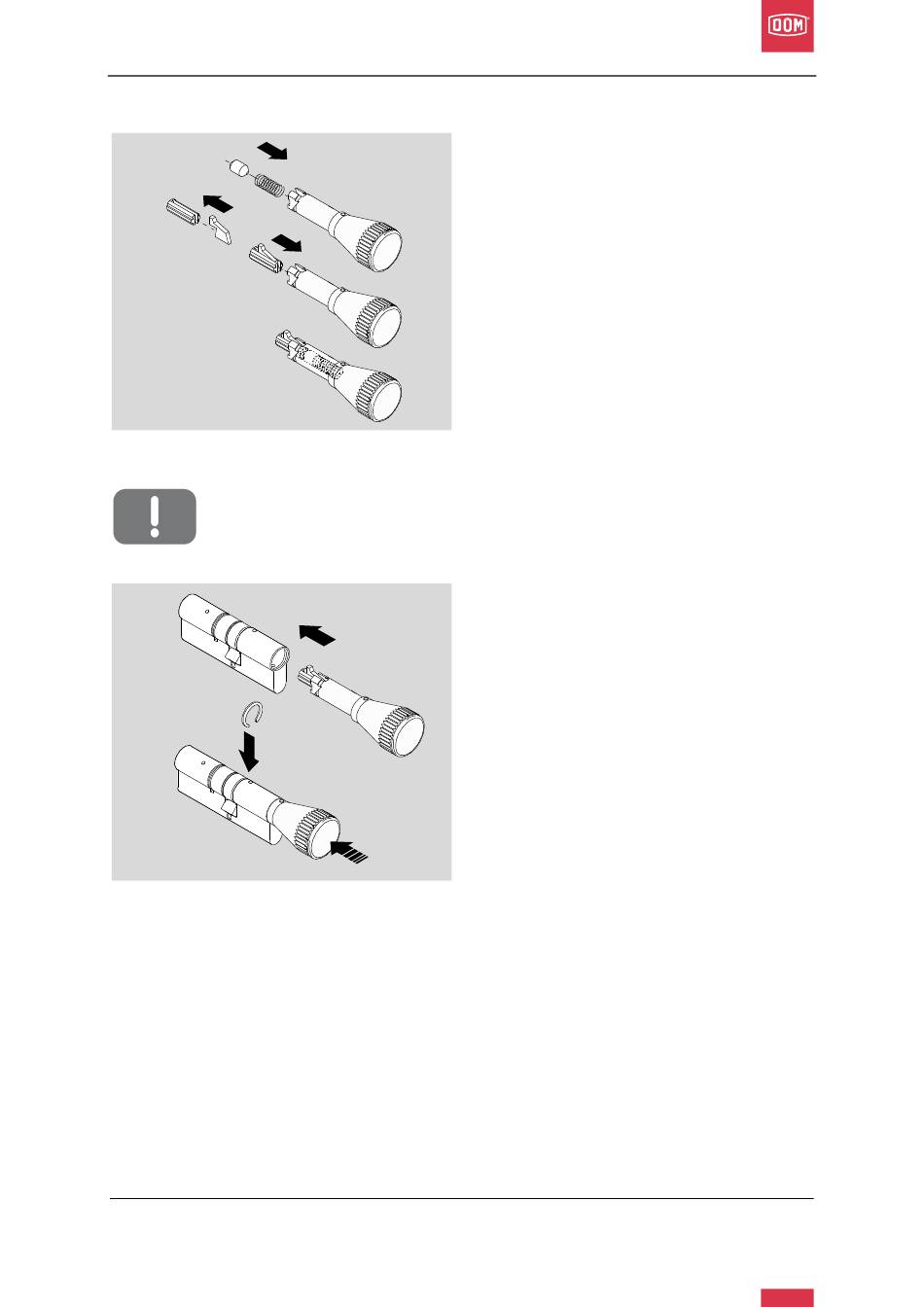

Abb. 30: Knaufachse füllen
Achtung! Materialschaden durch falsch ausgerichtete Halteringe.
Richten Sie die Halteringe immer so aus, dass die glatte und nicht die
leicht abgerundete Seite der Halterringe in Richtung Schließnase zeigt.
A
B
Abb. 31: Knaufachse einsetzen
15. Setzen Sie zunächst die Druckfeder
und dann den Kegelstift in die
Knaufachse ein.
16. Setzen Sie dann das Mitnehmerplätt-
chen in die Kupplung ein.
17. Führen Sie nun vorsichtig Kupplung
und Mitnehmerplättchen in die
Knaufachse ein.
18. Führen Sie die gefüllte Knaufachse in
das Zylindergehäuse ein.
19. Sichern Sie den Knauf vor Herausfal-
len.
20. Setzen Sie den Haltering an der vor-
gesehenen Position ein.
21. Drücken Sie den Haltering mit der
entsprechenden Zange zusammen.
