Montage/Zylinderkern füllen/Profilkontrollstifte
Zylinderkern füllen
Hinweis! Befüllen Sie den Zylinderkern auf einer weichen Unterlage (z.
B. Schaumstoff), in die Sie den Kern leicht eindrücken können. Mit Hilfe
der weichen Unterlage können Sie den Kern später unproblematisch in
das Gehäuse einsetzen, ohne dass Ihnen die Stifte wieder herausfallen.
Profilkontrollstifte
Profilkontrollstifte
1
4
2
3
3
6
5
7
1
2
3
6
7
8
9
B

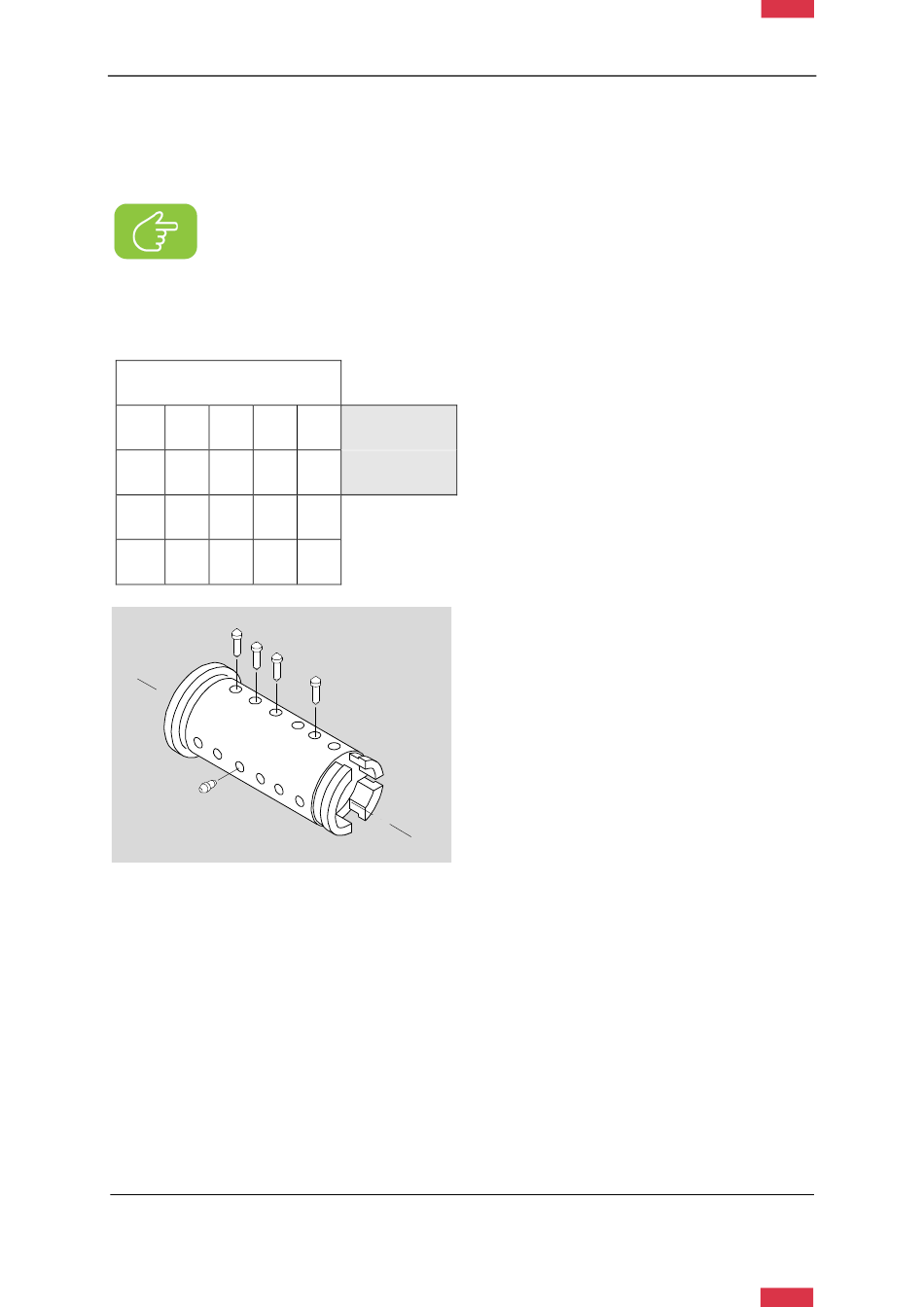

Abb. 13: Nummerierung der Profilstifte
20
2
Profil:
1238A
6
4
A 5
0
ix 5 DAS
Die Art und Anzahl der Profilkontrollstifte
erkennen Sie an der Angabe des Profils
in den Montageaufbauten.
Die Bohrungen für die Profilkontrollstifte
sind nummeriert:
Senkrecht (1,2,3,4,A,5):
(Gegenüber den Kernstiften)
Waagerecht (6,7,8,9,B,0): 207464
Im Beispiel: 1,2,3,A und 8
1. Setzen Sie die entsprechenden Pro-
filkontrollstifte mit der Spitze voran in
die Bohrung ein und sichern Sie diese
gegen Herausfallen.
ix 5 DAS
207463
