Montage/Zylindergehäuse füllen

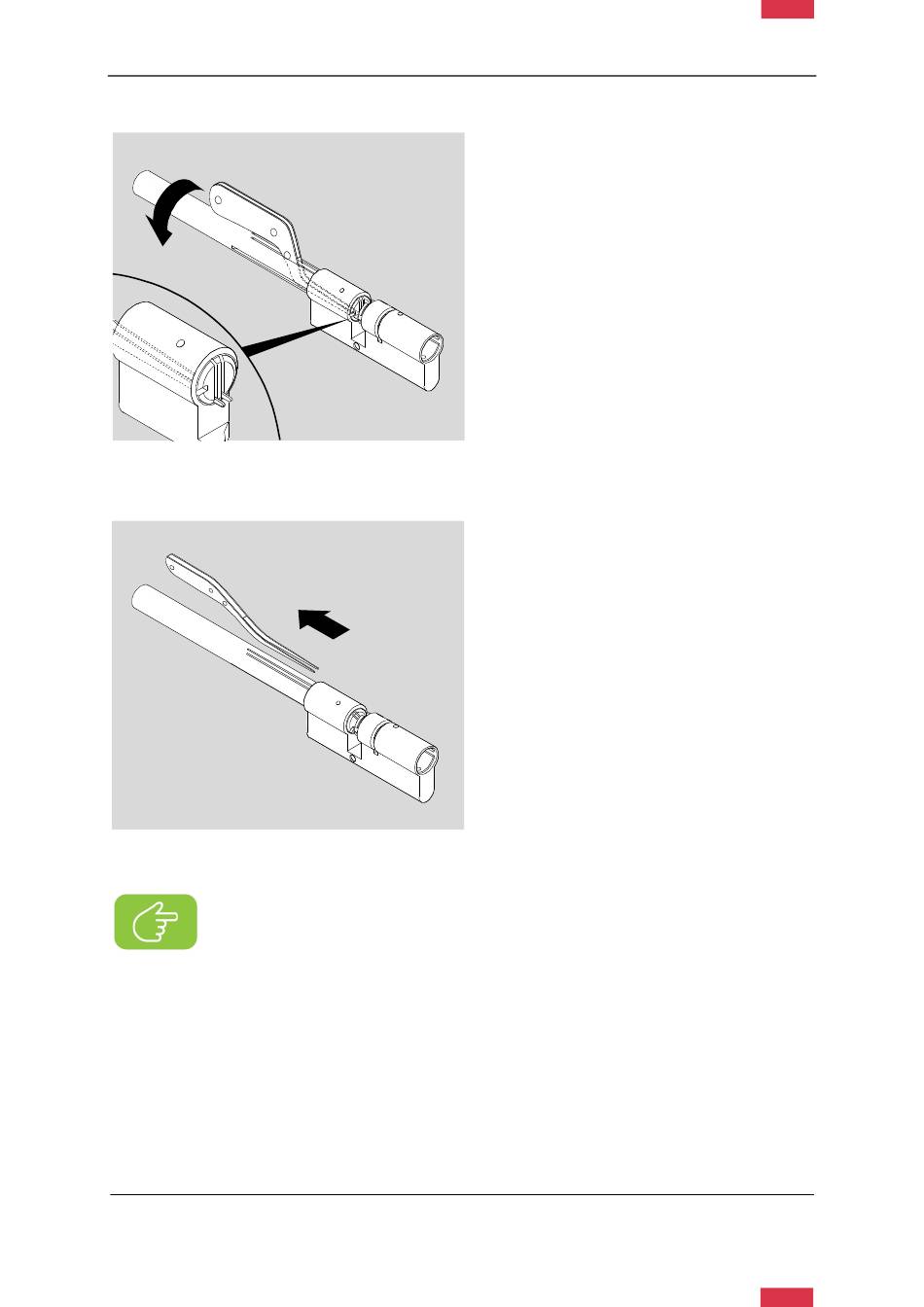

Abb. 9: Federn und Stifte in
Zylindergehäuse fixieren
Abb. 10: Montagemesser herausziehen
Hinweis! Wenn Sie den Typ 555 montieren (ohne Montageklammer),
lassen Sie die Montagestange in dem Zylindergehäuse und gehen Sie
auf Seite 20 und füllen Sie zunächst den Zylinderkern.
Wenn Sie den Typ 382 montieren, müssen Sie die Montageklammer von
hinten einsetzen.
18
11. Drücken Sie die Stifte vorsichtig
gegen die Federkraft in das Zylin-
dergehäuse, bis Sie die Stange
drehen können.
12. Drehen Sie die Montagestange
dann soweit, bis die große Nut
über den Bohrungen im Zylinder-
gehäuse steht.
13. Entfernen Sie das Montagemes-
ser.
