Montage/Zylinderkern in Zylindergehäuse einsetzen
Zylinderkern in Zylindergehäuse einsetzen
Achtung! Bevor Sie den gefüllten Zylinderkern ins Zylindergehäuse ein-
setzen, müssen Sie das Gehäuse mit den entsprechenden Stiften und
Federn gefüllt haben. Benutzen Sie immer eine weiche Unterlage, um zu
verhindern, dass Ihnen die Stifte aus dem Kern herausfallen.

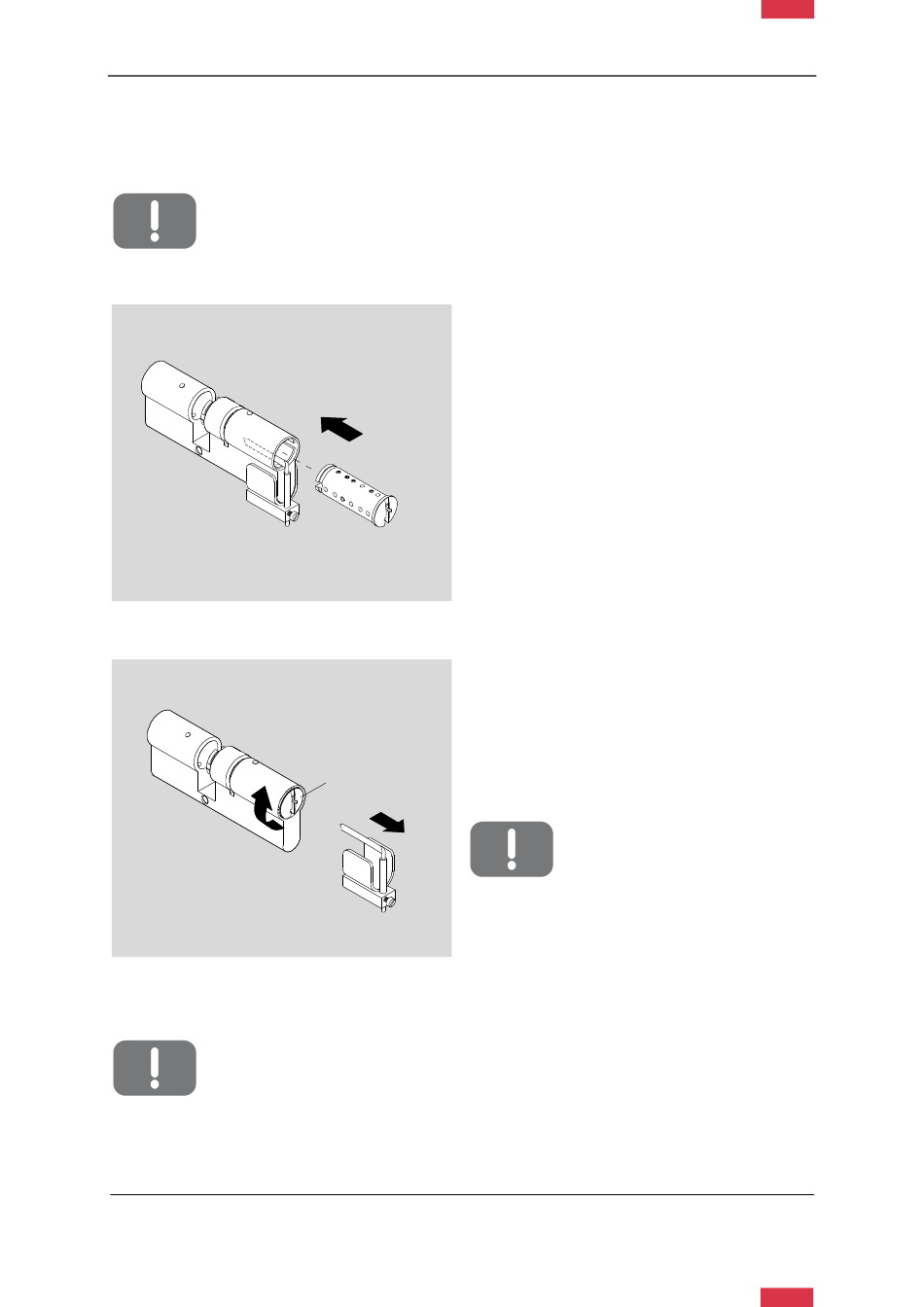

Abb. 16: Kern in Gehäuse
Abb. 17: Montageklammer entfernen
und Kern drehen
Achtung! Der Zylinderkern ist noch nicht durch die Halteringe fixiert.
Wenn Sie den Schlüssel einführen, können Sie den Kern beim Schlüs-
selabzug wieder aus dem Gehäuse herausziehen und die Stifte fallen
heraus. In diesem Fall müssen Sie den Kern und das Gehäuse komplett
neu füllen.
24
Hinweis! Wenn Sie den Zylindertyp 555
montieren, gehen Sie auf Seite 38:
Durch die Zylinderform ist eine Montage
mit Montageklammer nicht möglich.
Hinweis! Wenn Sie den Zylindertyp 382
montieren, halten Sie das Zylinder-
gehäuse so, dass das DOM-Logo ober-
halb der Kernbohrung liegt und lesbar ist.
1. Führen Sie den Kern mit der offenen
Kernseite nach unten vorsichtig in
den Zylinderkörper ein.
2. Sichern Sie den Kern vor Herausfal-
len und entfernen Sie die Montage-
klammer.
3. Drehen Sie den Zylinderkern, bis die
Stifte in die vorgesehenen Bohrungen
90°
fallen.
ix 5 DAS
Achtung! Wenn Sie nicht mit
Schlüssel arbeiten, müssen
Sie den Zylinderkern um etwa
190° entgegen dem Uhrzeige-
sinn drehen. Andernfalls kön-
nen die AB-Kernstifte in den
Profilbohrungen verkanten und
der Schließzylinder wäre de-
fekt.
ix 5 DAS
