ix 5 DAS
Typ 333
In diesem Kapitel wird der Einbau der Schließnase mit Kupplung für den Typ 333
beschrieben.
Sie benötigen: 2 passende Wendeschlüssel, 1 Kupplung (217397),
1 Schließnase (218228), 2 Halteringe (202335) für die Schließnase,
je 1 Haltering (202335) pro verlängerte Seite (optional), 1 Zange (263629) für die
Schließnase, 1 Zange (261669) für die Verlängerung (optional).
Achtung! Der Zylinderkern ist noch nicht durch die Halteringe fixiert.
Wenn Sie den Schlüssel einführen, können Sie den Kern beim Schlüs-
selabzug wieder aus dem Gehäuse herausziehen und die Stifte fallen
heraus. In diesem Fall müssen Sie den Kern und das Gehäuse komplett
neu füllen.

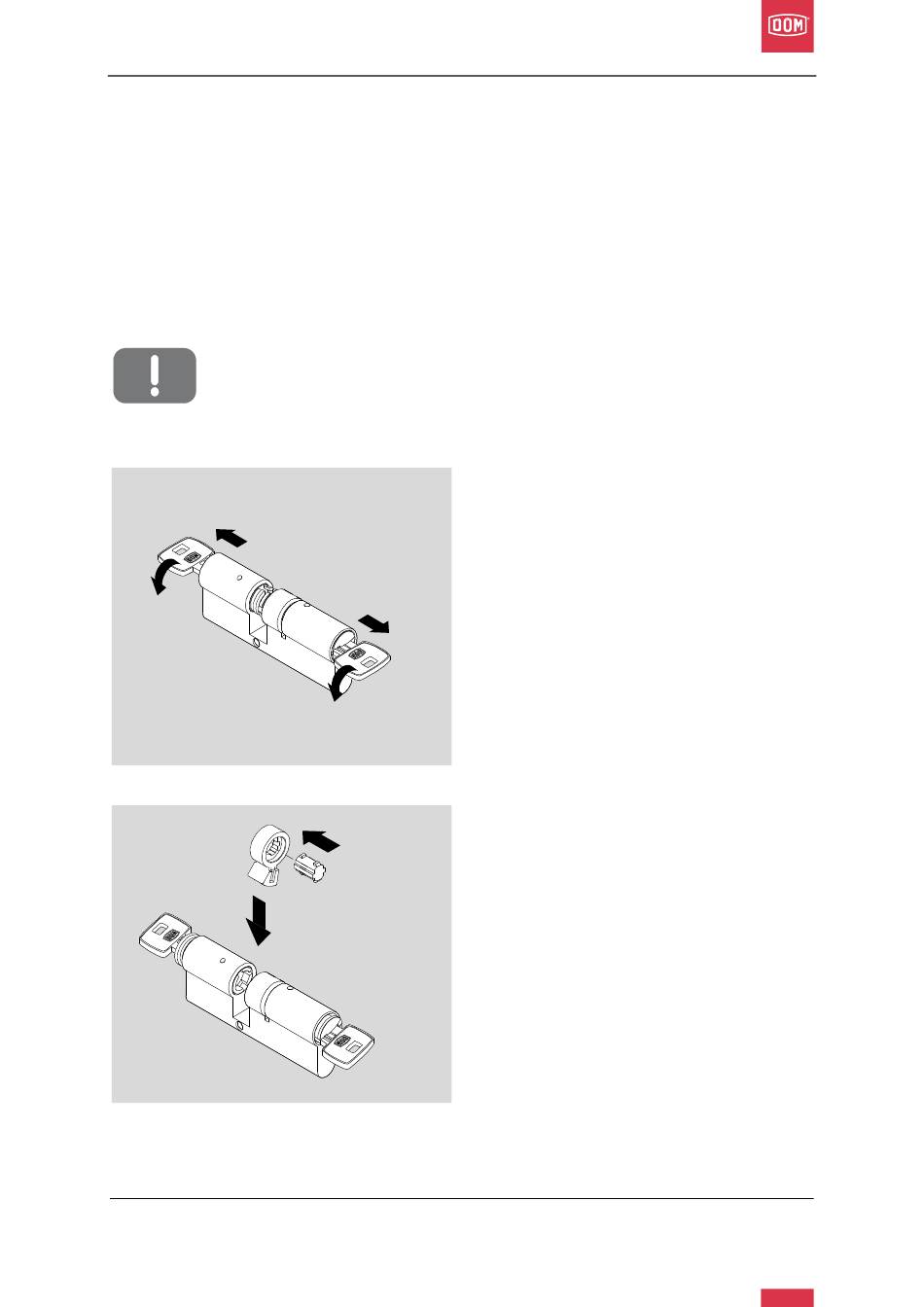

Abb. 18: Kerne platzieren
Abb. 19: Schließnase mit Kupplung
einsetzen
A
B
ix 5 DAS
1. Führen Sie auf beiden Seiten einen
passenden Wendeschlüssel ein.
2. Drehen Sie die Schlüssel leicht.
3. Ziehen Sie die Zylinderkerne so weit
heraus, bis die Kerne bzw. die Kern-
verlängerungen innen bündig mit
dem Zylindergehäuse abschließen.
4. Führen Sie die Kupplung passgenau
in die Schließnase ein.
5. Setzen Sie die Schließnase mit der
Kupplung in der Mitte des Zylinder-
gehäuses ein.
6. Halten Sie die Schließnase so, dass
sie oben bündig mit dem Zylinderge-
häuse abschließt und unten seitlich
etwas heraussteht.
Montage/Typ 333
25
