Montage/Typ 555
Typ 555
In diesem Kapitel wird die Komplettierung des Gehäuses und die Montage der Mit-
nehmerstange beschrieben.
Sie benötigen: 1 gefüllten Zylinderkern, 1 Montagestange (264815), 1 Rosette 555P
(233617); 1 Rosette 555R: (200928), 1 Hülse 555R (201695), 1 Druckfeder
(200252), 1 Stift (200551), 1 Mitnehmerstange (227690), 1 Mitnehmerscheibe
(227603), 1 Rundmutter (237599), 1 Anschraubplatte (201624),
2 Senkschrauben (200927),
Hinweis! Sie haben den Kern bereits gefüllt und die Montagestange be-
findet sich noch in dem Zylindergehäuse. Durch die Zylinderform ist eine
Montage mit Montageklammer nicht möglich.
A
B
C

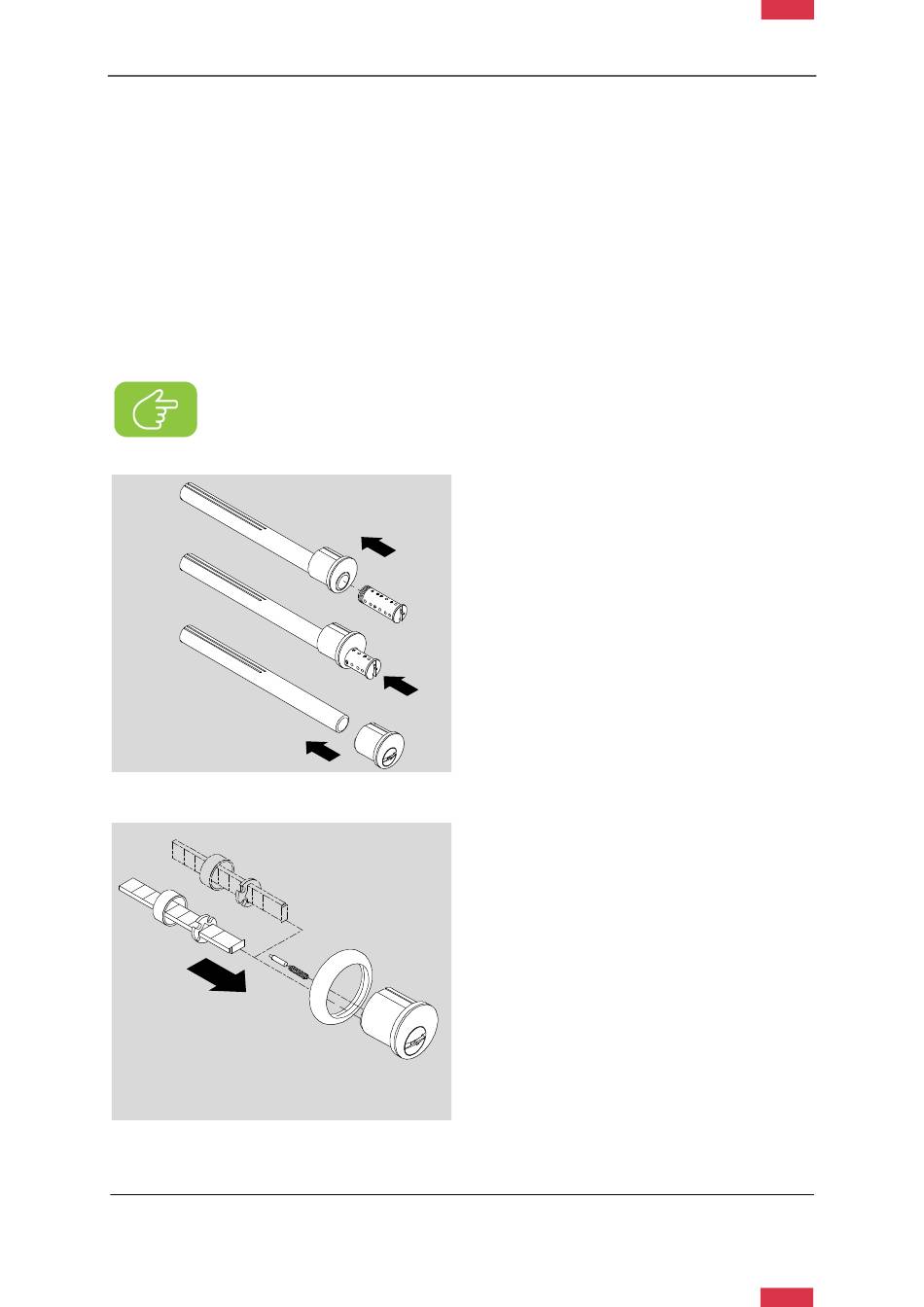

Abb. 38: Kern einsetzen
Abb. 39: Mitnehmerplatte fixieren
38
1. Setzen Sie die Gewindeseite des Zy-
linderkerns an der Montagestange an.
2. Schieben Sie den Zylinderkern in das
Zylindergehäuse und drücken Sie
dadurch die Montagestange nach hin-
ten heraus.
3. Drehen Sie den Zylinderkern so weit,
bis die Gehäusestifte in die vorgese-
henen Bohrungen gedrückt werden.
4. Schieben Sie die Rosette (mit Hülse
bei 555R) über das Zylindergehäuse.
5. Setzen Sie die Druckfeder und den
Stift in die Bohrung des Zylinderkerns
ein.
6. Schieben Sie die Mitnehmerscheibe
und die Rundmutter auf die Mitneh-
merplatte.
7. Fixieren Sie die Mitnehmerplatte mit
der Rundmutter je nach Anwendung
waagerecht oder senkrecht an dem
Zylinderkern. Der Stift wird dabei von
der Druckfeder in die Aussparung der
Mitnehmerscheibe gedrückt.
