Montage/Typ 382
Typ 382
In diesem Kapitel wird die Montage des Rändelstiftes und des Hebels beschrieben.
Sie benötigen: 1 passenden Wendeschlüssel, 1 Hebel (200013),
1 Rändelstift (242081), 2 Sechskantmuttern Kern (201306),
1 Sechskantmutter Gehäuse (201320), 2 Maulschlüssel SW14 und SW30.
Hinweis! Sie haben den Kern bereits in das gefüllte Gehäuse montiert
und den Schlüssel abgezogen.

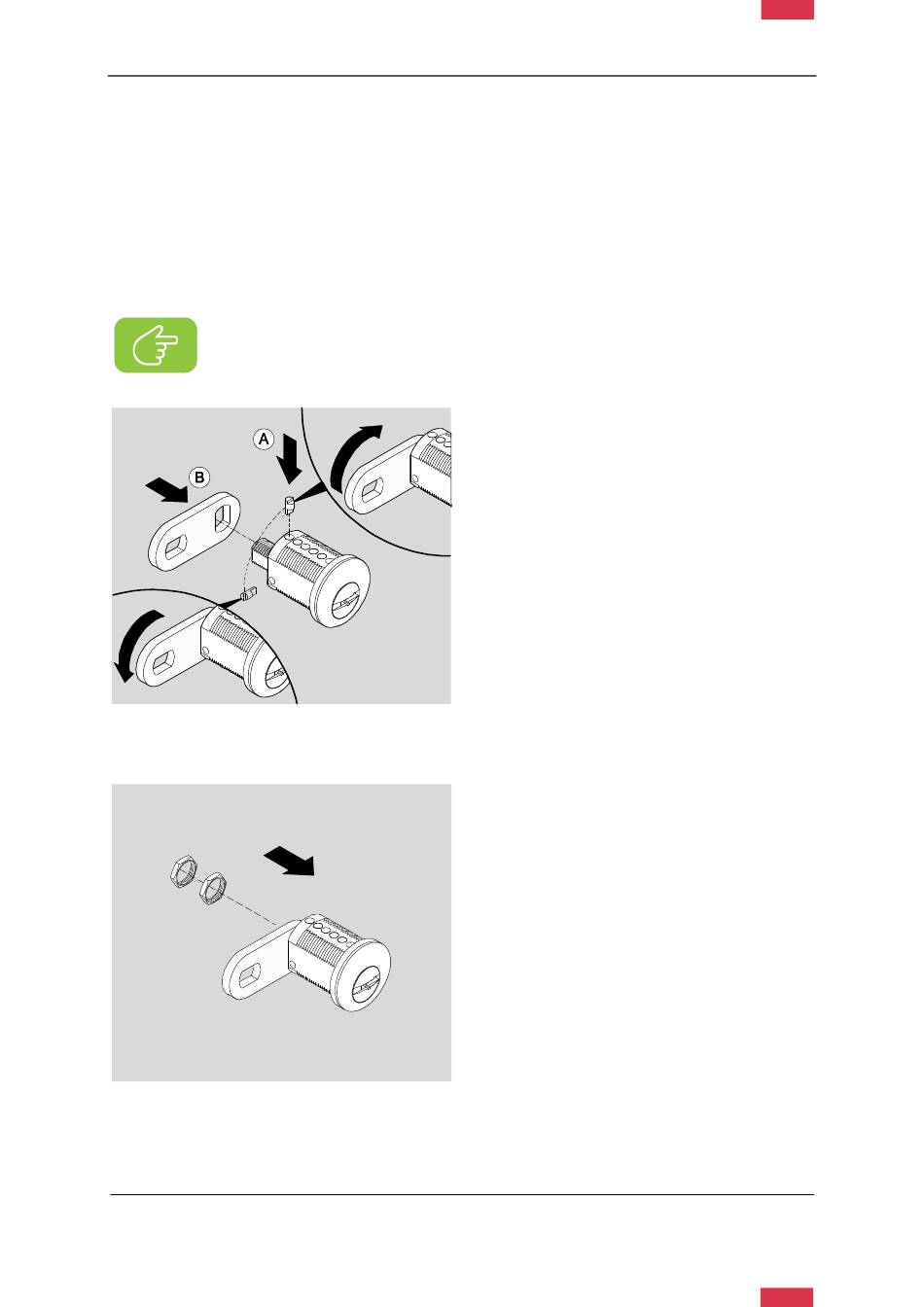

Abb. 35: Schließrichtung einstellen und
Hebel aufstecken
Abb. 36: Hebel fixieren und sichern
36
1. Stellen Sie die Schließrichtung, die
Sie benötigen, mit Hilfe des Rändel-
stiftes ein:
Rechtsschließend: Setzen Sie den
Rändelstift in die obere senkrechte
Bohrung ein.
Linksschließend: Wenn Sie auf das
DOM-Logo blicken, setzen Sie den
Rändelstift auf der linken Seite ein.
2. Schieben Sie den Hebel in der benö-
tigten Position hinten auf den Zylin-
derkern.
3. Fixieren Sie den Hebel mit einer
Sechskantmutter SW14 (handfest).
4. Sichern Sie die Sechskantmutter mit
einer weiteren Sechskantmutter
SW14 (handfest).
