Typ 333T
In diesem Kapitel wird der Einbau der Schließnase mit Kupplung für den Typ 333T
beschrieben (Bei beidseitig steckenden Schlüsseln schließbar).
Sie benötigen: 2 passende Wendeschlüssel, 1 Kupplung (501006),
1 Schließnase (248386 008), 2 Halteringe (202335) für die Schließnase,
je 1 Haltering (202335) pro verlängerte Seite (optional), 1 Zange (263629) für die
Schließnase, 1 Zange (261669) für die Verlängerung (optional).
Achtung! Die Zylinderkerne sind noch nicht durch die Halteringe fixiert.
Wenn Sie die Schlüssel einführen, können Sie die Kerne beim Schlüs-
selabzug wieder komplett aus dem Gehäuse herausziehen und die Stifte
fallen heraus. In diesem Fall müssen Sie die Kerne und das Gehäuse
komplett neu füllen.

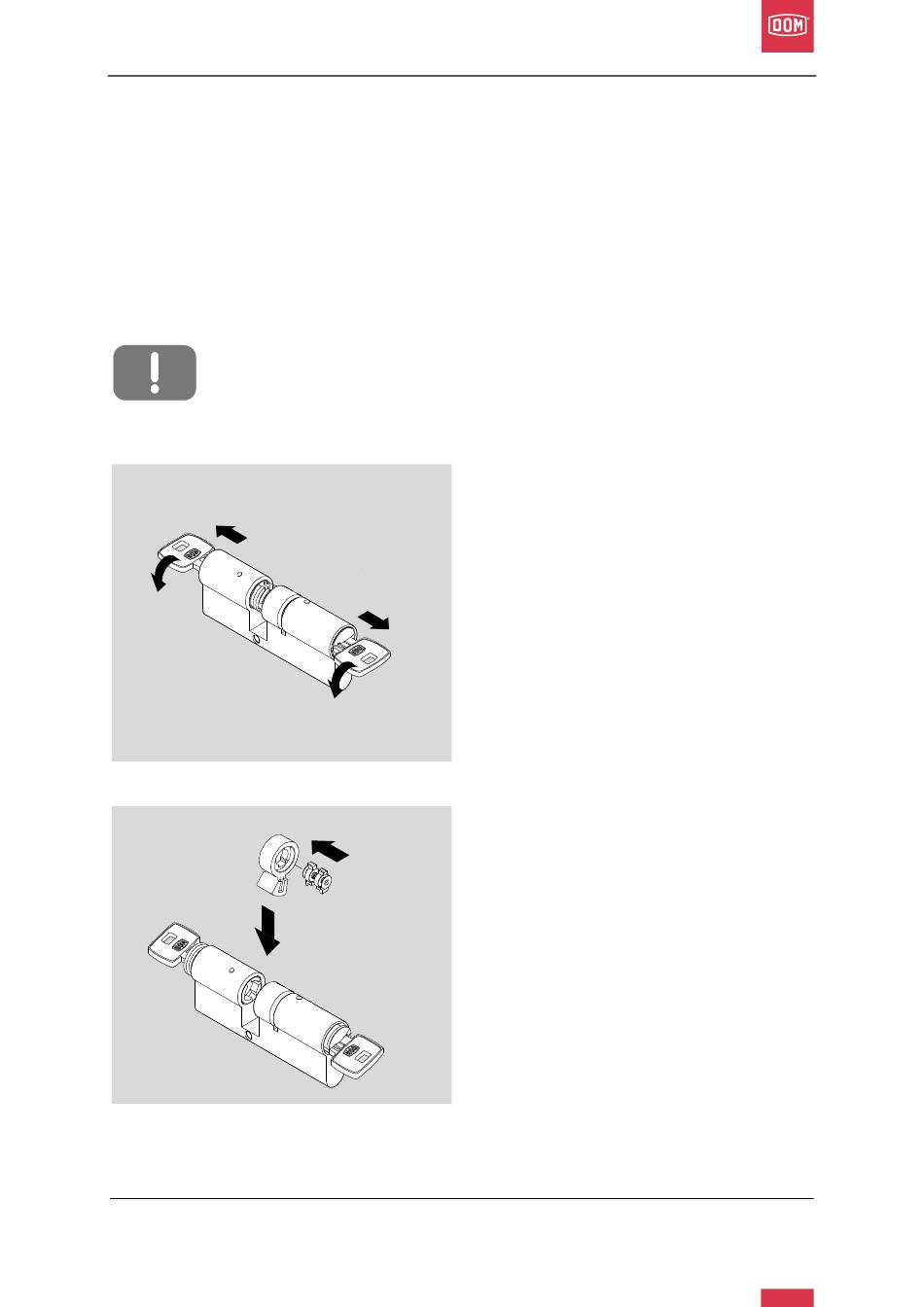

Abb. 24: Kerne platzieren
Abb. 25: Schließnase und Kupplung
einsetzen
1. Führen Sie auf beiden Seiten einen
passenden Wendeschlüssel ein.
2. Drehen Sie die Schlüssel leicht.
3. Ziehen Sie die Zylinderkerne so weit
heraus, bis die Kerne bzw. die Kern-
verlängerungen in der Schließnasen-
nut bündig mit dem Zylindergehäuse
abschließen.
4. Führen Sie die Kupplung passgenau
in die Schließnase ein.
5. Setzen Sie die Schließnase mit der
Kupplung in der Mitte des Zylinder-
gehäuses ein.
6. Halten Sie die Schließnase so, dass
sie oben bündig mit dem Zylinderge-
häuse abschließt und unten seitlich
etwas heraussteht.
