ix 5 DAS
Hinweis! Die Stifte in der Tabelle von links nach rechts gelesen müssen
in der Montagestange von innen nach außen gesteckt werden.
innen
6 5 1 4 5
7 6 2 3 6

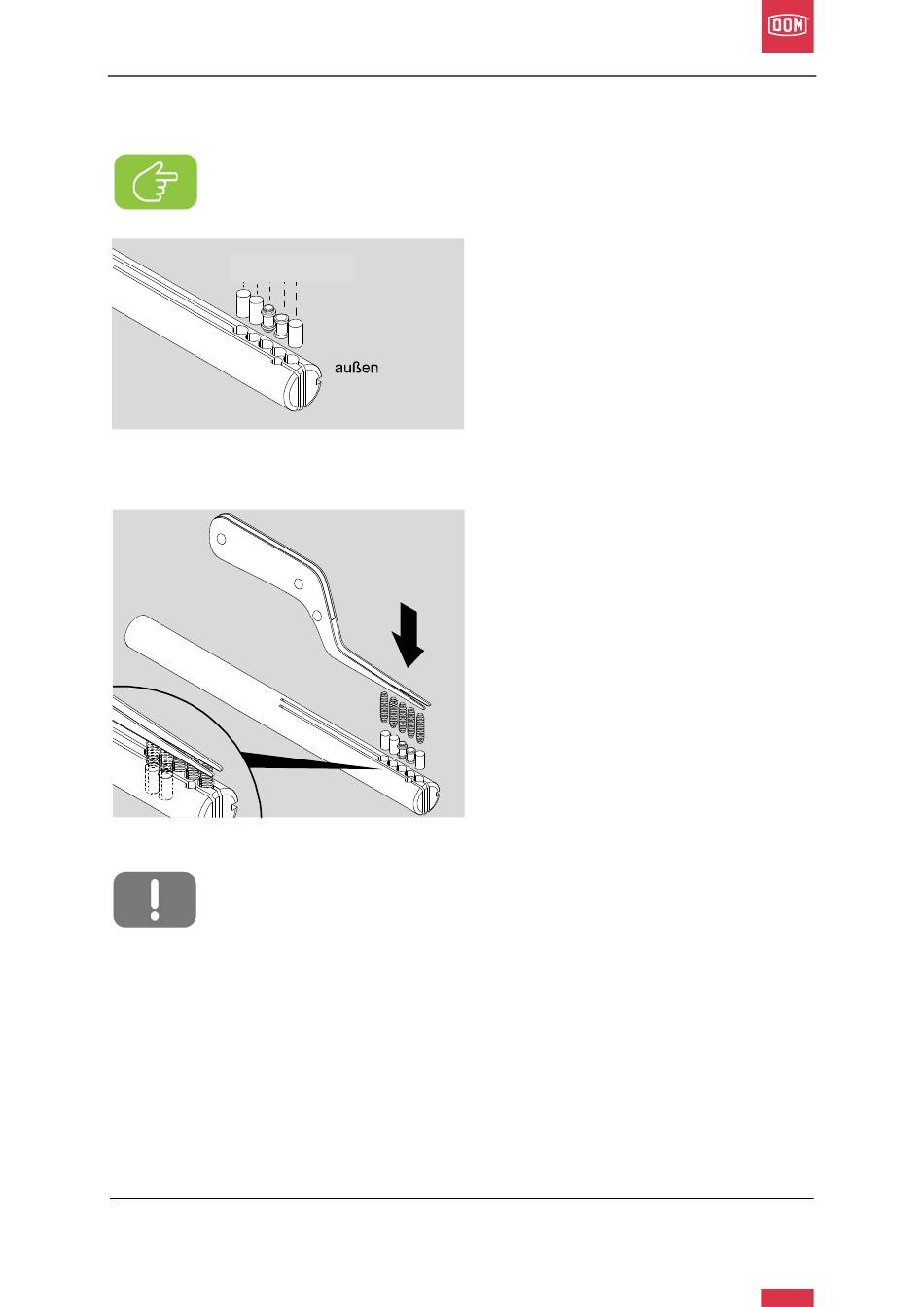

Abb. 3: Zylindermontageaufbauten
Gehäusestifte
Abb. 4: Montagestange befüllen
Achtung! Materialschaden durch falsches Einführen der Montagestange.
Wenn Sie die Montagestange zu weit bzw. nicht weit genug in das Zylin-
dergehäuse einführen, können Sie die Druckfedern zerstören.
Montage/Zylindergehäuse füllen
2. Wählen Sie die benötigten Gehäu-
sestifte aus.
(in Montagestange von innen nach
außen)
3. Setzen Sie die Gehäusestifte ent-
sprechend der festgelegten Positi-
on in die Montagestange ein.
4. Setzen Sie die Druckfedern
(202056) auf die Stifte auf.
5. Drücken Sie die Federn mit dem
Montagemesser soweit in die Mon-
tagestange, bis das Messer mit der
Montagestange bündig abschließt.
ix 5 DAS
15
