Externe Steuerspannung für Steuersystem
anschließen
HINWEIS!
Bringen Sie am betreffenden Schaltschrank ei-
ne Warnung vor externer Spannung an.
Beim Anschluss einer separaten Steuerspannung mit
separatem FI-Schutzschalter entfernen Sie die Kabel
zwischen den Anschlussklemmen AA101-X3:N und
AA101-X4:2 sowie zwischen den Anschlussklemmen

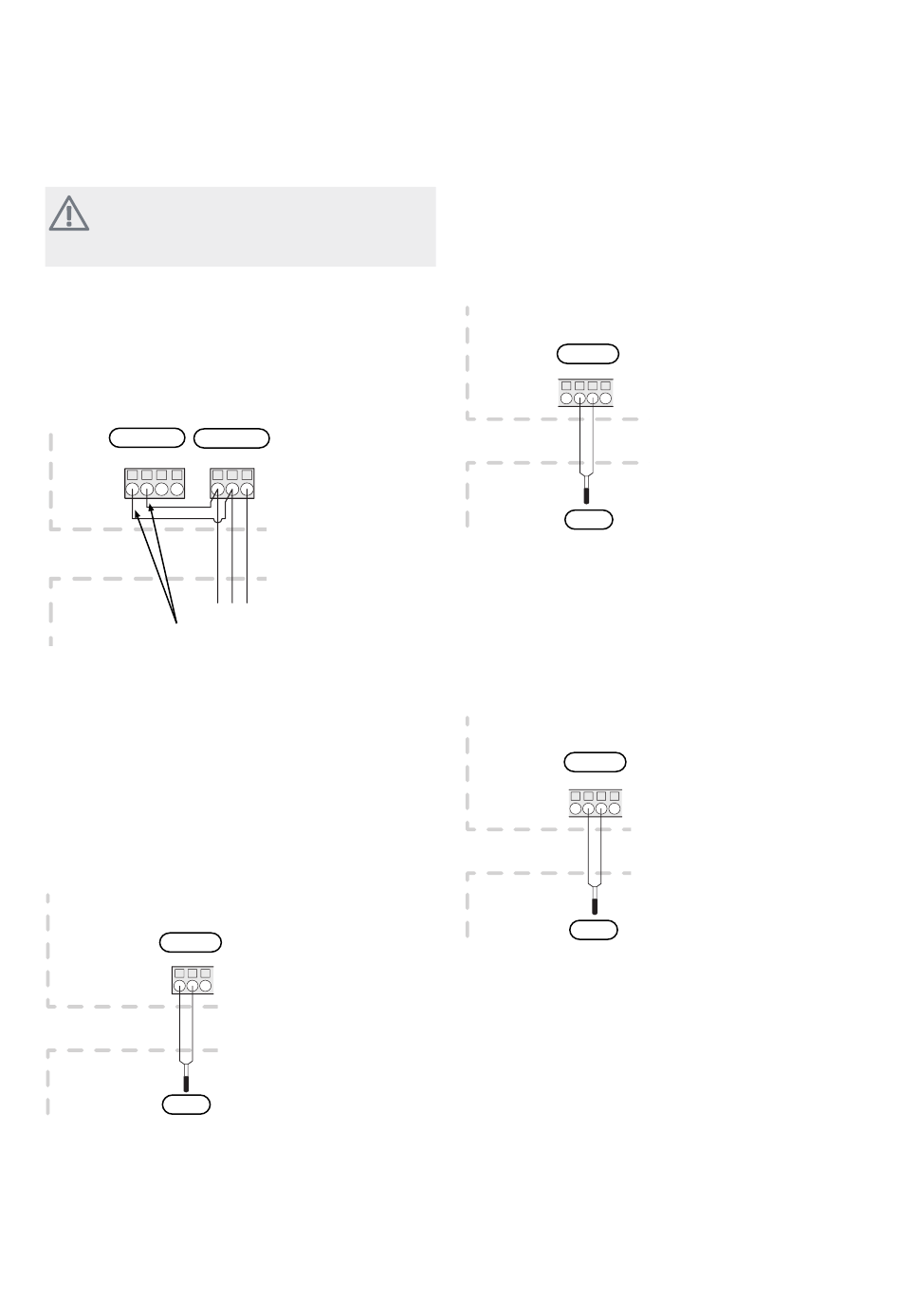

AA101-X3:L1 und AA101-X4:1 (siehe Abbildung).
Die Steuerspannung (1 x 230 V + N + PE) wird mit AA101-
X4:3 (PE), AA101-X4:2 (N) und AA101-X4:1 (L) verbunden
(siehe Abbildung).
AA101-X3
AA101-X4
N
L1
L2 L3
1 2 3
F1345
NP-BWV 28/43
Externt
Extern
L
Wird entfernt
1 x 230 V + N + PE
Außenluftfühler (BT1)
Der Außenfühler (BT1) wird an einem schattigen Platz
an der Nord- oder Nordwestseite des Hauses befestigt,
wo z. B. keine störende Einstrahlung durch die
Morgensonne erfolgt.
Verbinden Sie den Fühler mit Anschlussklemme (AA3-
X6:1) und (AA3-X6:2). Verwenden Sie einen Zweileiter
mit einem Mindestkabelquerschnitt von 0,5 mm².
Eventuelle Kabelrohre sind abzudichten, damit sich im
Außenfühlergehäuse keine Kondensflüssigkeit bildet.
AA3-X6
1 2 3
NP-BWV 28/43
Externt
Extern
BT1
Alterra NP-BWV 28/43
N
PE
Fühler, Brauchwasserbereitung (BT6)
Der Fühler für die Brauchwasserbereitung (BT6) ist in ei-
nem Tauchrohr am Brauchwasserspeicher zu platzieren.
Verbinden Sie den Fühler mit Anschlussklemme (AA3-
X6:7) und (AA3-X6:8). Verwenden Sie einen Zweileiter
mit einem Mindestkabelquerschnitt von 0,5 mm².
Die Brauchwasserbereitung wird in Menü 5.2 oder im
Startassistenten aktiviert.
AA3-X6
6 7 8 9
NP-BWV 28/43
Externt
Extern
BT6
Brauchwasserfühler oben (BT7)
Ein Temperaturfühler für Brauchwasser oben (BT7) kann
mit NP-BWV 28/43 verbunden werden, damit die Was-
sertemperatur im oberen Speicherbereich angezeigt
wird (wenn möglich).
Verbinden Sie den Fühler mit Anschlussklemme (AA3-
X6:15) und (AA3-X6:16). Verwenden Sie einen Zweileiter
mit einem Mindestkabelquerschnitt von 0,5 mm².
AA3-X6
14
15
16 17
NP-BWV 28/43
Externt
Extern
BT7
Kapitel 5 |
Elektrische Anschlüsse
25
