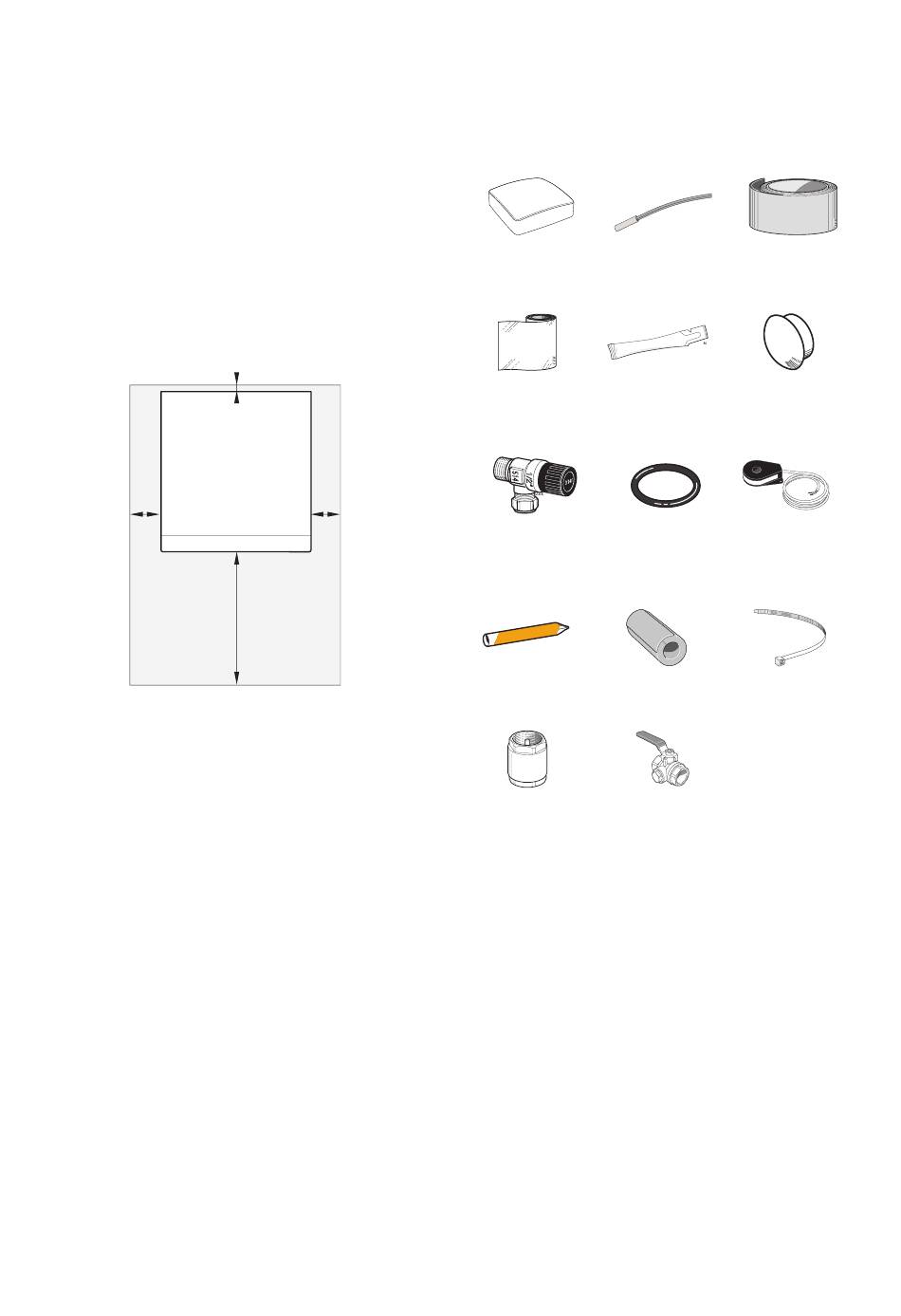

Installationsfläche
Halten Sie vor dem Produkt einen Freiraum von 800 mm
ein. Über dem Produkt muss ein Freiraum von 150 mm
bleiben. Um die Seitenabdeckungen demontieren zu
können, ist auf jeder Seite ein Freiraum von ca. 50 mm
erforderlich (siehe Abbildung). Alle Servicearbeiten an
NP-BWV 28/43 können von vorn ausgeführt werden;
eventuell muss dabei die Abdeckung auf der rechten
Seite abgenommen werden. Halten Sie zwischen Wär-
mepumpe und dahinterliegender Wand (sowie eventuell
verlegten Stromversorgungskabeln und Rohren) einen
Freiraum ein. So verringern Sie das Risiko, dass eventuelle
Vibrationen übertragen werden.
*
(50)
* Eine normale Installation erfordert 300 – 400 mm (beliebige Seite)
für Anschlussausrüstung, Ventile und elektrische Ausrüstung.
Alterra NP-BWV 28/43
*
(50)
800
Beiliegende Komponenten
Außenluftfühler
Fühler (BT)
(BT1)
5 St.
1 x
Aluminiumklebe-
Wärmeleitpaste
band
3 x
4 St.
Sicherheitsven-
O-Ringe
til(FL3) 0,3 MPa
16 St.
(3 bar)
1 St.
Rohrisolierung
Rohr für Fühler
8 St.
4 St.
Rückschlagventi-
Filterkugel-
le(RM1)
hahn(QZ)
2 8 / 4 3 k W :
28 kW: 4 St. G1
4 St. G2 (Innenge-
1/4 (Innengewin-
winde)
de)
43 kW: 2 St. G1
1/4 (Innengewin-
de), 2 St. G2 (In-
nengewinde)
Platzierung
Der beiliegende Komponentensatz befindet sich in der
Verpackung neben der Wärmepumpe.
Kapitel 2 |
Isolierband
2 St.
Abdeckstopfen
2 St.
Stromwandler
3 St.
Kabelbinder
8 x
Lieferung und Transport
9
