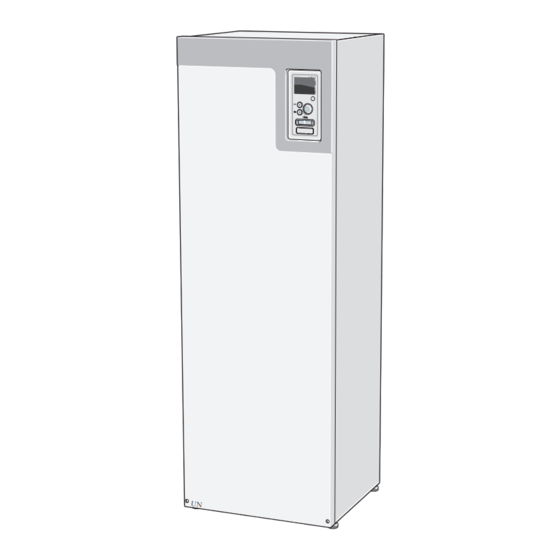

- Seite 1 Installateurhandbuch Alterra NP-BWV 28/43 28, 43 Erdwärmepumpe IHB DE 2112-1 631361...
-
Seite 3: Inhaltsverzeichnis
Kalt- und Brauchwasser Installationsvarianten 5 Elektrische Anschlüsse Allgemeines Anschlüsse Anschlussmöglichkeiten Zubehör anschließen 6 Inbetriebnahme und Einstellung Vorbereitungen Befüllung und Entlüftung Inbetriebnahme und Kontrolle Heizkurveneinstellung 7 Zubehör 8 Technische Daten Maße und Abstandskoordinaten Technische Daten Energieverbrauchskennzeichnung Alterra NP-BWV 28/43 Inhaltsverzeichnis |... -
Seite 4: Wichtige Informationen
Gerät sche Ausrüstung. nicht spielen. Gefahr für Personen und Maschinen. Dies ist eine originale Bedienungsanlei- tung. Ohne Erlaubnis von alpha innotec Lesen Sie das Betriebshandbuch. darf der enthaltene Text nicht übersetzt werden. Technische Änderungen vorbehalten. -
Seite 5: Sicherheitsvorschriften
Dies kann zu Feuer- oder Käl- für Stromschläge und Schäden durch einen rotierenden Ventilator. teverletzungen führen. Betreiben Sie das Aggregat nicht, wenn Bedienfeld oder Schutz entfernt sind. Alterra NP-BWV 28/43 Kapitel 1 | Wichtige Informationen... -
Seite 6: Seriennummer
Kyoto-Protokoll fällt. Die Ausrüstung enthält R407C und R410A, fluorierte Treibhausgase mit einem GWP-Wert (Global Warming Potential) von 1774 bzw. 2088. R407C oder R410A dür- fen nicht in die Atmosphäre entweichen. Kapitel 1 | Wichtige Informationen Alterra NP-BWV 28/43... -
Seite 7: Installationskontrolle
Heizungsmedium (Seite 19) Rückschlagventile System gespült System, entlüftet Ausdehnungsgefäß Filterkugelventil (Schmutzfilter) Sicherheitsventil Absperrventile Umwälzpumpen eingestellt Strom (Seite 23) Anschlüsse Netzspannung Phasenspannung Sicherungen Wärmepumpe Sicherungen Gebäude Außenfühler Raumtemperaturfühler Stromwandler Sicherheitsschalter FI-Schutzschalter Relaisausgang für Notbetrieb Alterra NP-BWV 28/43 Kapitel 1 | Wichtige Informationen... -
Seite 8: Lieferung Und Transport
30 - 50 mm können. Ungeachtet des Aufstellungsorts sollten Wände ge- ■ räuschempfindlicher Räume schallisoliert werden. Die Rohrleitungen dürfen nicht an Innenwänden be- ■ festigt werden, die an Schlaf- oder Wohnzimmer an- grenzen. Kapitel 2 | Lieferung und Transport Alterra NP-BWV 28/43... -
Seite 9: Beiliegende Komponenten
4 St. G2 (Innenge- 1/4 (Innengewin- winde) 43 kW: 2 St. G1 1/4 (Innengewin- de), 2 St. G2 (In- nengewinde) Platzierung Der beiliegende Komponentensatz befindet sich in der Verpackung neben der Wärmepumpe. Alterra NP-BWV 28/43 Kapitel 2 | Lieferung und Transport... -
Seite 10: Abdeckungen Demontieren
1. Lösen Sie die Schrauben an der Ober- und Unterseite. 2. Drehen Sie das Blech ein wenig nach außen. 3. Bewegen Sie das Blech nach außen und nach hinten. 4. Die Montage erfolgt in umgekehrter Reihenfolge. Kapitel 2 | Lieferung und Transport Alterra NP-BWV 28/43... -
Seite 11: Aufbau Der Wärmepumpe
AA101-X7 AA101-X9 AA3-X21 AA3-X23 AA11 EP15-XL7 EP15-XL1 AA4-XF4 EP15-XL6 EP15-XL2 AA4-XF3 EP15 EP15-PZ2 EP14-XL7 EP14-XL1 XF13 EP14-XL6 EP14-XL2 EP14-PZ2 EP14 AA26-RA2 AA2-RF3 AA2-RA2 AA26 AA26-RF3 AA27 XF11 XF10 AA101-X2 AA23 AA101-X1 AA101 Alterra NP-BWV 28/43 Kapitel 3 | Aufbau der Wärmepumpe... -
Seite 12: Rohranschlüsse
Anschlussklemme, Stromversorgung exter- nes Zubehör. AA101-X6 Anschlussklemme -QN10 und -GP16 AA101-X7 Anschlussklemme, stufengeregelte oder mischventilgesteuerte Zusatzheizung AA101-X8 Notbetriebrelais AA101-X9 Alarmrelais, AUX-Relais AA101-X10 Kommunikation, PWM, Strommessung Sicherungsautomat RA2, RA3 Drossel EMV-Filter Betriebsschalter Kapitel 3 | Aufbau der Wärmepumpe Alterra NP-BWV 28/43... -
Seite 13: Motormodul (Aa11)
Motormodul (AA11) NP-BWV 28 kW AA10 NP-BWV 43 kW AA10 Elektrische Komponenten AA10 Schonstartkarte Sicherungsautomat Alterra NP-BWV 28/43 Kapitel 3 | Aufbau der Wärmepumpe... -
Seite 14: Kühlteile
Kühlteile NP-BWV 28 kW X401 BT12 Kältemodul EP14 AA100 BT12 AA100 BT10 BT10 BT11 BT11 BT14 GQ10 BT17 BT14 GQ10 QA40 BT15 XL21 BT17 XL20 EB10 XL20 BT15 EB10 XL21 BT29 Kapitel 3 | Aufbau der Wärmepumpe Alterra NP-BWV 28/43... - Seite 15 NP-BWV 43 kW Kältemodul EP14 X401 QA40 BT10 BT12 AA100 BT12 BT10 AA100 BT11 BT11 GQ10 GQ10 BT14 BT14 BT15 BT17 BT17 XL21 EB10 BT15 BT29 EB10 XL20 XL21 BT29 XL20 Alterra NP-BWV 28/43 Kapitel 3 | Aufbau der Wärmepumpe...
- Seite 16 Vorlauftemperaturfühler, Kondensator BT14 Heißgasfühler BT15 Flüssigkeitsleitungsfühler BT17 Sauggasfühler BT29 Fühler, Verdichter Elektrische Komponenten AA100 Verbindungskarte EB10 Verdichtererwärmer QA40 Inverter EMV-Filter X401 Verbindungskontakt, Verdichter und Motormodul Kühlkomponenten Verdampfer Kondensator GQ10 Verdichter Trockenfilter Expansionsventil Kapitel 3 | Aufbau der Wärmepumpe Alterra NP-BWV 28/43...
-
Seite 17: Rohranschlüsse Allgemeines
Anschluss, Heizungsrücklauf nenten befinden. Anschluss, Wärmequellenmedium ein Anschluss, Wärmequellenmedium aus HINWEIS! An den Rohren in NP-BWV 28/43 darf wegen der internen Fühler nicht direkt gelötet werden. Es sollten Klemmringkupplungen oder Press- kupplungen verwendet werden. Alterra NP-BWV 28/43 Kapitel 4 | Rohranschlüsse... -
Seite 18: Maße Und Rohranschlüsse
ACHTUNG! Da die Temperatur im Wärmequellensystem je nach Wärmeerzeuger variiert, muss Menü 5.1.7 „KT-Alarmeinst.“ auf einen geeigneten Wert eingestellt werden. Anschluss der Wärmequellenseite Isolieren Sie alle Wärmequellenleitungen im Innenbe- ■ reich gegen Kondensation. Kapitel 4 | Rohranschlüsse Alterra NP-BWV 28/43... -
Seite 19: Druckausdehnungsgefäß
Regelgeräts in NP-BWV 28/43 und z. B. Heizkörper, Fußbodenheizung/-kühlung, Gebläsekon- vektoren usw. Montieren Sie die erforderliche Sicherheitsausrüstung ■ und Absperrventile (so dicht wie möglich an NP-BWV 28/43, damit die Zuleitung zu den einzelnen Kältemo- dulen abgesperrt werden kann). Alterra NP-BWV 28/43 Kapitel 4 | Rohranschlüsse... -
Seite 20: Kalt- Und Brauchwasser
Ein Mischventil muss evtl. montiert werden, wenn die Werkseinstellung für Brauchwasser geändert wird. Die nationalen Bestimmungen sind zu beachten. Installationsvarianten NP-BWV 28/43 kann auf unterschiedliche Weise ange- schlossen werden. Beispiele werden unten aufgeführt. Kapitel 4 | Rohranschlüsse Alterra NP-BWV 28/43... -
Seite 21: Erklärung
Regulierventil EP21 Klimatisierungssystem 2 Temperaturfühler, Heizungsvorlauf Temperaturfühler, Heizungsrücklauf GP20 Umwälzpumpe QN25 Mischventil Sonstiges Zubehörplatine Manometer, Wärmequellenseite Temperaturfühler, Brauchwasservorlauf Speichertank Ausdehnungsgefäß, geschlossen, Hei- zungsseite Ausdehnungsgefäß, geschlossen, Wärme- quellenseite Spitzenbereiter EP12 Kollektor, Wärmequellenseite Sicherheitsventil, Heizungsseite Alterra NP-BWV 28/43 Kapitel 4 | Rohranschlüsse... -
Seite 22: Zwei Np-Bwv 28/43 Angedockt Mit Elektrischer Zusatzheizung Und Brauchwasserspeicher (Gleitende Kondensierung)
Heizkreis um. Bei Wärmebedarf wird zuerst das Kältemodul (EP15) in der Wärmepumpe (EB101) gestartet. Bei großem Bedarf wird auch das Kältemodul (EP14) in (EB101) für den Heizbetrieb gestartet. Die Zusatzheizung (EB1) wird automatisch zugeschaltet, wenn der Energiebedarf die Wärmepumpenkapazität übersteigt. Kapitel 4 | Rohranschlüsse Alterra NP-BWV 28/43... -
Seite 23: Elektrische Anschlüsse
Aufsicht eines ausgebil- deten Elektroinstallateurs erfolgen. Unterbre- chen Sie vor etwaigen Servicearbeiten die Stromversorgung per Betriebsschalter. Bei der elektrischen Installation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. Alterra NP-BWV 28/43 Kapitel 5 | Elektrische Anschlüsse... -
Seite 24: Kabelarretierung
Eingang (AUX-Eingang) gleichzeitig blockiert werden, damit kein Alarm ausgelöst wird, siehe Seite 25. Gleichzeitig muss eine externe Steuerspannung für das Regelgerät mit NP-BWV 28/43 verbunden sein, siehe Abschnitt „Externe Steuerspannung für Steuersystem anschließen“. Kapitel 5 | Elektrische Anschlüsse Alterra NP-BWV 28/43... -
Seite 25: Externe Steuerspannung Für Steuersystem Anschließen
X6:1) und (AA3-X6:2). Verwenden Sie einen Zweileiter mit einem Mindestkabelquerschnitt von 0,5 mm². NP-BWV 28/43 Eventuelle Kabelrohre sind abzudichten, damit sich im Externt Extern Außenfühlergehäuse keine Kondensflüssigkeit bildet. AA3-X6 1 2 3 NP-BWV 28/43 Externt Extern Alterra NP-BWV 28/43 Kapitel 5 | Elektrische Anschlüsse... -
Seite 26: Externer Vorlauffühler (Bt25)
1 2 3 F1345 NP-BWV 28/43 Extern Externt Aktivieren Sie den bzw. die Wärmemengenzähler in Menü 5.2.4 und legen Sie anschließend den gewünsch- ten Wert (Energie pro Impuls) in Menü 5.3.21 fest. Kapitel 5 | Elektrische Anschlüsse Alterra NP-BWV 28/43... -
Seite 27: Anschlussmöglichkeiten
AA101-X10 werden, indem eine Wärmepumpe als Master und die 1 2 3 4 Übrigen als Slave konfiguriert werden. Solewärmepum- penmodelle mit Master-Slave-Funktion von alpha innotec können an NP-BWV 28/43 angeschlossen werden. TIPP! Für einen optimalen Betrieb wählen Sie als Haupteinheit eine Wärmepumpe mit inverter- gesteuertem Verdichter aus. - Seite 28 Die Stromwandler im Lieferumfang besitzen ein Umwand- lungsverhältnis von 300. Werden sie verwendet, darf der Eingangsstrom nicht über 50 A liegen. HINWEIS! Die Spannung vom Stromwandler zur Eingangs- platine darf nicht über 3,2 V liegen. Stromversorgung Schaltkasten Wärmepumpe Kapitel 5 | Elektrische Anschlüsse Alterra NP-BWV 28/43...
- Seite 29 230 V~ beträgt, kann Spannung von AA101- führen etwa kurze Zeitperioden bei Fußboden- X5:1 - 3 bezogen werden. Verbinden Sie den heizungen nicht zu einer spürbaren Änderung Nullleiter von der externen Zusatzheizung mit der Raumtemperatur. AA101-X5:4 - 6. Alterra NP-BWV 28/43 Kapitel 5 | Elektrische Anschlüsse...
-
Seite 30: Mischventilgesteuerte Zusatzheizung
NP-BWV 28/43 Externt Extern Ein/Aus Till/Från Alle Zusatzheizungen können blockiert werden, indem ein potenzialfreier Schaltkontakt mit dem AUX-Eingang an Anschlussklemme AA3-X6 und AA101-X10 verbunden wird. Die Funktion muss in Menü 5.4 aktiviert werden. Kapitel 5 | Elektrische Anschlüsse Alterra NP-BWV 28/43... -
Seite 31: Relaisausgang Für Notbetrieb
Externt Extern ACHTUNG! Wenn die Steuerspannung des Reservebetriebs 230 V~ beträgt, kann Spannung von AA101- X5:1 - 3 bezogen werden. Verbinden Sie den Nullleiter von der externen Zusatzheizung mit AA101-X5:4 - 6. Alterra NP-BWV 28/43 Kapitel 5 | Elektrische Anschlüsse... -
Seite 32: Verfügbare Ausgänge
AA101-X10:21-22 AA101-X10 AA3-X6 19 20 21 22 9 10 11 12 13 14 NP-BWV 28/43 Extern Externt Im Beispiel oben werden die Eingänge AUX3 (AA3-X6:13-14) und AUX5 (AA101-X10:21-22) an der Anschlussklemme verwendet. Kapitel 5 | Elektrische Anschlüsse Alterra NP-BWV 28/43... - Seite 33 Bei einer Blockierung besteht Frostgefahr. Die Einstellung der gewünschten Werteänderung wird in Menü 1.9.2, „externe Justierung“ vorgenom- Funktionen, die blockiert werden können: men. Heizung (Blockierung des Heizbedarfs) ■ Aktivierung einer von vier Ventilatordrehzahlen. ■ Alterra NP-BWV 28/43 Kapitel 5 | Elektrische Anschlüsse...
-
Seite 34: Zubehör Anschließen
Soll die Pumpe bei einem Alarm weiterarbeiten, wird der Leiter von Position 2 an Position 3 umgesetzt. AA101-X9 1 2 3 NP-BWV 28/43 Externt Extern Umwälzpumpe ACHTUNG! Für den Relaisstellungsbetrieb, siehe Abschnitt „Relaisausgang für Notbetrieb“ siehe Seite 31. Kapitel 5 | Elektrische Anschlüsse Alterra NP-BWV 28/43... -
Seite 35: Inbetriebnahme Und Einstellung
Wasser und Frostschutzmittel in einem offenen Gefäß. Die Mischung muss bis etwa -15°C einen Frostschutz gewährleisten. Füllen Sie das Wärmequellenmedium über eine angeschlossene Füllpumpe ein. 1. Überprüfen Sie die Dichtheit des Wärmequellensys- tems. Alterra NP-BWV 28/43 Kapitel 6 | Inbetriebnahme und Einstellung... -
Seite 36: Inbetriebnahme Und Kontrolle
Hier nehmen Sie die Einstellungen für das System vor. werden. ACHTUNG! So lange der Startassistent ausgeführt wird, startet keine Anlagenfunktion automatisch. Der Startassistent erscheint bei jedem Anlagen- neustart, sofern er nicht auf der letzten Seite deaktiviert wird. Kapitel 6 | Inbetriebnahme und Einstellung Alterra NP-BWV 28/43... -
Seite 37: Nachjustierung Und Entlüftung
Menü 5.1.9 eingestellt werden. Die Pumpendrehzahl wird eingestellt, wenn beide Ver- dichter in Betrieb sind und EP14 mit nomineller Drehzahl arbeitet. Warten Sie, bis das System ausgeglichen ist (vorzugsweise 10-15 min nach dem Verdichterstart). Alterra NP-BWV 28/43 Kapitel 6 | Inbetriebnahme und Einstellung... - Seite 38 Eine hohe Differenz deutet auf einen niedrigen Volumenstrom des Heizungsmediums hin. Eine niedrige Differenz weist auf einen hohen Volu- menstrom des Heizungsmediums hin. 1 cirkulationspump 1 Umwälzpumpe 2 cirkulationspumpar 2 Umwälzpumpen Kapitel 6 | Inbetriebnahme und Einstellung Alterra NP-BWV 28/43...
-
Seite 39: Parallelverschiebung Der Heizkurve
Anhand dieser Kurven steuert NP-BWV 28/43 die Was- nicht überschreiten und den eingestellten Minimalwert sertemperatur des Klimatisierungssystems (Vorlauftem- nicht unterschreiten kann, flachen die Kurven bei diesen peratur) und somit die Innentemperatur. Temperaturen ab. Alterra NP-BWV 28/43 Kapitel 6 | Inbetriebnahme und Einstellung... -
Seite 40: Einstellen Der Kurve
Außentemp. °C Max. Vorlauftemperatur Min. Vorlauftemperatur 1. Wählen Sie das Klimatisierungssystem aus (wenn mehrere Systeme vorhanden sind), für das die Kurve geändert werden soll. 2. Wählen Sie Kurvenverlauf und Kurvenverschiebung aus. Kapitel 6 | Inbetriebnahme und Einstellung Alterra NP-BWV 28/43... -
Seite 41: Zubehör
Art.nr. 080 301 Art.nr. 080 114 Mithilfe von MODBUS 40 kann NP-BWV 28/43 von einer Datenunterzentrale in Gebäuden gesteuert und überwacht werden. Die Kommunikation erfolgt in diesem Fall über MODBUS-RTU. Art.nr. 067 144 Alterra NP-BWV 28/43 Kapitel 7 | Zubehör... -
Seite 42: Brauchwassersteuerung
Brauchwassersteuerung VST 20 Umschaltventil, Kupfer- rohr Ø35 (Maximal empfohlene Leistung, 40 kW) Art.nr. 089 388 Kapitel 7 | Zubehör Alterra NP-BWV 28/43... -
Seite 43: Technische Daten
8 Technische Daten Maße und Abstandskoordinaten 80 145 Alterra NP-BWV 28/43 Kapitel 8 | Technische Daten... -
Seite 44: Technische Daten
0,6 (6 bar) Nennfluss 1,19 1,84 Max. verfügb. ext. Druck bei Nennvolumenstrom Volumenstrom bei P 1,55 2,44 designh Verfügb. ext. Druck bei P designh Min./max. WQM-Eintrittstemp. °C siehe Diagramm Min. WQ-Ausgangstemp. °C Heizkreis Kapitel 8 | Technische Daten Alterra NP-BWV 28/43... - Seite 45 Wert liegt, besteht eine hohe Wahrscheinlichkeit von Störungen. Wenn die Impedanz am Netzanschlusspunkt über dem ange- gebenen Wert liegt, halten Sie vor dem Kauf der Ausrüstung Rücksprache mit Ihrem Stromnetzbetreiber. Bei demontierten Füßen beträgt die Höhe ca. 1930 mm. Alterra NP-BWV 28/43 Kapitel 8 | Technische Daten...
-
Seite 46: Betriebsbereich Wärmepumpe, Verdichterbetrieb
Temperatur, °C (°C) (°C) (°C) Eingangstemperatur Wärmequellenmedium, °C Eingangstemperatur Wärmequellenmedium, °C Köldbärare in Köldbärare in,temperatur Inkommande köldbärartemperatur Framledning Vorlauf Vorlauf Framledning (°C) (°C) (°C) Vorlauf Solltemperaturbereitung Returledning Rücklauf Returledning Rücklauf Rücklauf Solltemperaturbereitung Kapitel 8 | Technische Daten Alterra NP-BWV 28/43... -
Seite 47: Energieverbrauchskennzeichnung
Raumerwärmung, warmes Klima Die angegebene Effizienz für die Einheit berücksichtigt auch den Temperaturregler. Wenn die Einheit um einen externen Zusatzheizungs- kessel oder Solarwärme ergänzt wird, muss die Gesamteffizienz für die Einheit neu berechnet werden. Alterra NP-BWV 28/43 Kapitel 8 | Technische Daten... -
Seite 48: Technische Dokumentation
Variabel Nomineller Luftvolumenstrom (Luft-Wasser) Schallleistungspegel, Innen-/Außenbereich 47 / - Nennfluss Wärmeträger Jahresenergieverbrauch 14 619 Volumenstrom Wärmequellenmedium Flüssig- 3,40 keit/Wasser- oder Wasser/Wasser-Wärmepum- Kontaktinformationen ait-deutschland GmbH – Industriestrasse 3 – 95359 Kasendorf – Deutschland Kapitel 8 | Technische Daten Alterra NP-BWV 28/43... - Seite 49 Variabel Nomineller Luftvolumenstrom (Luft-Wasser) Schallleistungspegel, Innen-/Außenbereich 47 / - Nennfluss Wärmeträger Jahresenergieverbrauch 21 700 Volumenstrom Wärmequellenmedium Flüssig- 5,92 keit/Wasser- oder Wasser/Wasser-Wärmepum- Kontaktinformationen ait-deutschland GmbH – Industriestrasse 3 – 95359 Kasendorf – Deutschland Alterra NP-BWV 28/43 Kapitel 8 | Technische Daten...
-
Seite 50: Schaltplan
Schaltplan Kapitel 8 | Technische Daten Alterra NP-BWV 28/43... - Seite 51 Alterra NP-BWV 28/43 Kapitel 8 | Technische Daten...
- Seite 52 Kapitel 8 | Technische Daten Alterra NP-BWV 28/43...
- Seite 53 Alterra NP-BWV 28/43 Kapitel 8 | Technische Daten...
- Seite 54 Kapitel 8 | Technische Daten Alterra NP-BWV 28/43...
- Seite 55 Alterra NP-BWV 28/43 Kapitel 8 | Technische Daten...
- Seite 56 Kapitel 8 | Technische Daten Alterra NP-BWV 28/43...
- Seite 57 Alterra NP-BWV 28/43 Kapitel 8 | Technische Daten...
- Seite 58 Kapitel 8 | Technische Daten Alterra NP-BWV 28/43...
- Seite 59 Externe Steuerspannung für Steuersystem anschließen, 25 Pumpenkennlinie, Wärmequellenseite, manueller Betrieb, 37 Fühler, Brauchwasserbereitung, 25 Raumfühler, 29 Fühler, Brauchwasser oben, 25 Relaisausgang für Notbetrieb, 31 Rohrabmessungen, 18 Heizungsseite, 19 Rohranschlüsse, 17 Klimatisierungssystemanschluss, 19 Allgemeines, 17 Anschlussoption, 20 Heizungsseite, 19 Alterra NP-BWV 28/43 Kapitel 9 | Sachregister...
- Seite 60 Betriebsbereich Wärmepumpe, 46 Maße und Abstände, 43 Technische Daten, 44 Transport, 8 Umschaltventile, 31 Vorbereitungen, 35 Wärmequellenseite, 18 Wichtige Informationen, 4 Recycling, 6 Sicherheitsinformationen, 4 Zubehör, 42 Zubehör anschließen, 34 Zusätzliche Umwälzpumpe, 34 Kapitel 9 | Sachregister Alterra NP-BWV 28/43...
- Seite 64 WS name: -Gemensamt WS version: a878 WS release date: 2021-03-26 09:01 Publish date: 2021-04-07 06:25 Technischen Support erhalten Sie vom zuständigen Installateur oder einem lokalen Service- partner des Herstellers. Kontaktdaten für Ihren lokalen Servicepartner finden Sie unter www.alpha-innotec.com. ait-deutschland GmbH Industriestrasse 3 D-95359 Kasendorf E-mail: info@alpha-innotec.com...
