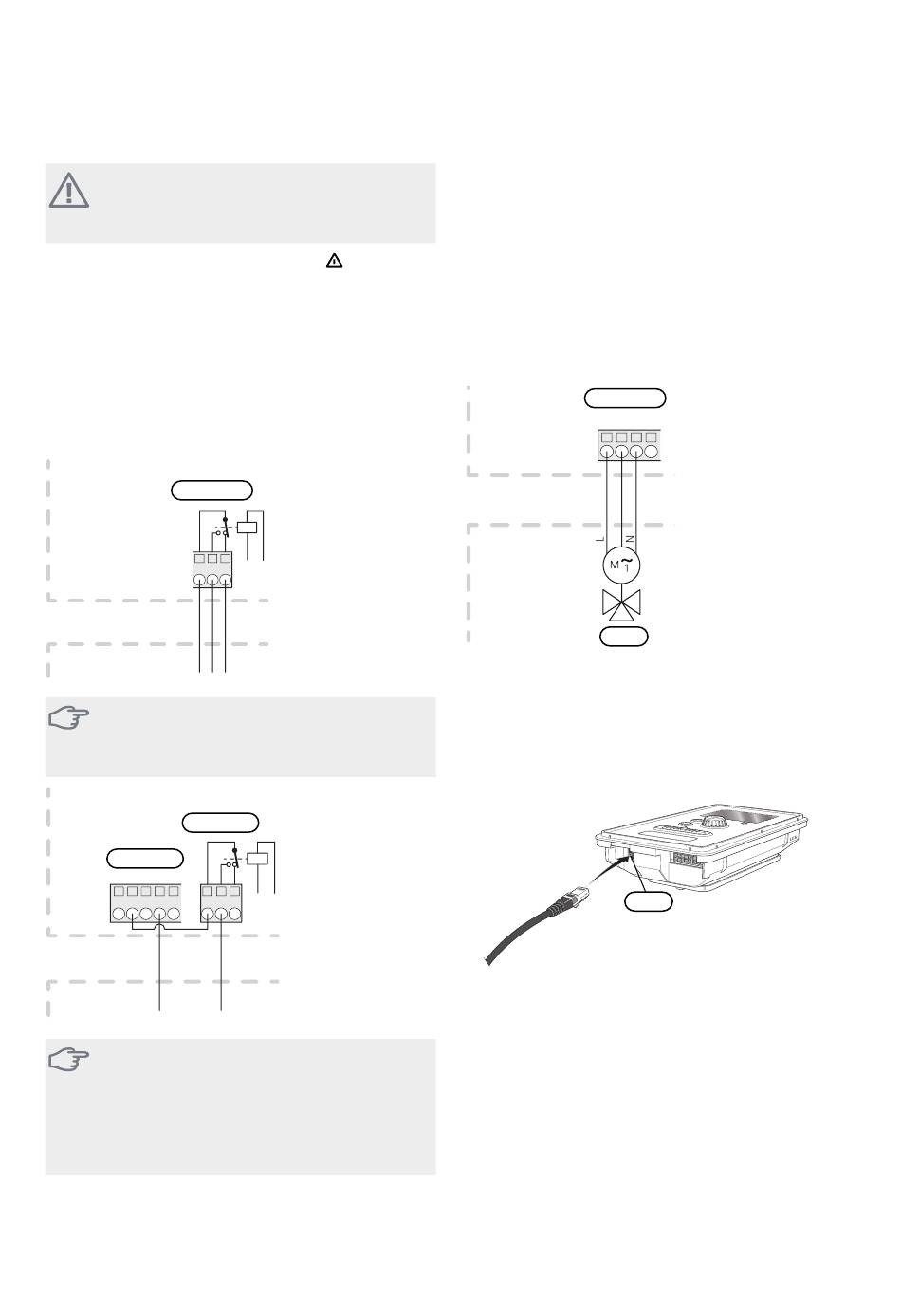

Relaisausgang für Notbetrieb
HINWEIS!
Bringen Sie am betreffenden Schaltschrank ei-
ne Warnung vor externer Spannung an.
Wenn der Schalter (SF1) in die Stellung „ " (Reservebe-
trieb) gebracht wird, werden die internen Umwälzpum-
pen (EP14-GP1 und EP15-GP1) sowie das potenzialfrei
wechselnde Reservebetriebsrelais (AA101-K4) aktiviert.
Externes Zubehör ist getrennt.
Das Notbetriebrelais kann zum Aktivieren einer externen
Zusatzheizung verwendet werden. Dabei muss dann
aber zur Temperatursteuerung dem Steuerkreis ein ex-
terner Thermostat zugeschaltet werden. Stellen Sie si-
cher, dass das Heizungsmedium durch die externe Zu-
satzheizung zirkuliert.
AA101-X8
1 2 3
NP-BWV 28/43
F1345
Externt
Extern
ACHTUNG!
Während des Notbetriebs wird kein Brauchwas-
ser bereitet.
AA101-X8
AA101-X5
1 2 3 4
5
1 2 3
NP-BWV 28/43
Externt
Extern
N
ACHTUNG!
Wenn die Steuerspannung des Reservebetriebs
230 V~ beträgt, kann Spannung von AA101-
X5:1 - 3 bezogen werden. Verbinden Sie den
Nullleiter von der externen Zusatzheizung mit
AA101-X5:4 - 6.
Alterra NP-BWV 28/43
A1
A2
A1
A2
L
Umschaltventile
NP-BWV 28/43 kann um ein externes Umschaltventil
(QN10) zur Brauchwassersteuerung ergänzt werden
(siehe Seite 41 für Zubehör).
Verbinden Sie das externe Umschaltventil (QN10) gemäß
Abbildung mit Anschlussklemme AA101-X6:3 (N),
AA101-X6:2 (Steuerung) und AA101-X6:1 (L).
Bei mehreren als Master/Slave geschalteten Wärmepum-
pen verbinden Sie das Umschaltventil elektrisch mit einer
geeigneten Wärmepumpe. Das Umschaltventil wird von
der Master-Wärmepumpe gesteuert. Es spielt dabei
keine Rolle, mit welcher Wärmepumpe es verbunden
wird.
AA101-X6
1 2 3 4
F1345
NP-BWV 28/43
Externt
Extern
QN10
myUpway
Schließen Sie ein Netzwerkkabel (gerade, Cat.5e UTP)
mit RJ45-Stecker an Buchse AA4-X9 am Bedienfeld an
(siehe Abbildung). Verwenden Sie bei der Kabelverle-
gung die Kabeldurchführung (UB3) an der Wärmepum-
pe.
AA4-X9
Kapitel 5 |
Elektrische Anschlüsse
31
