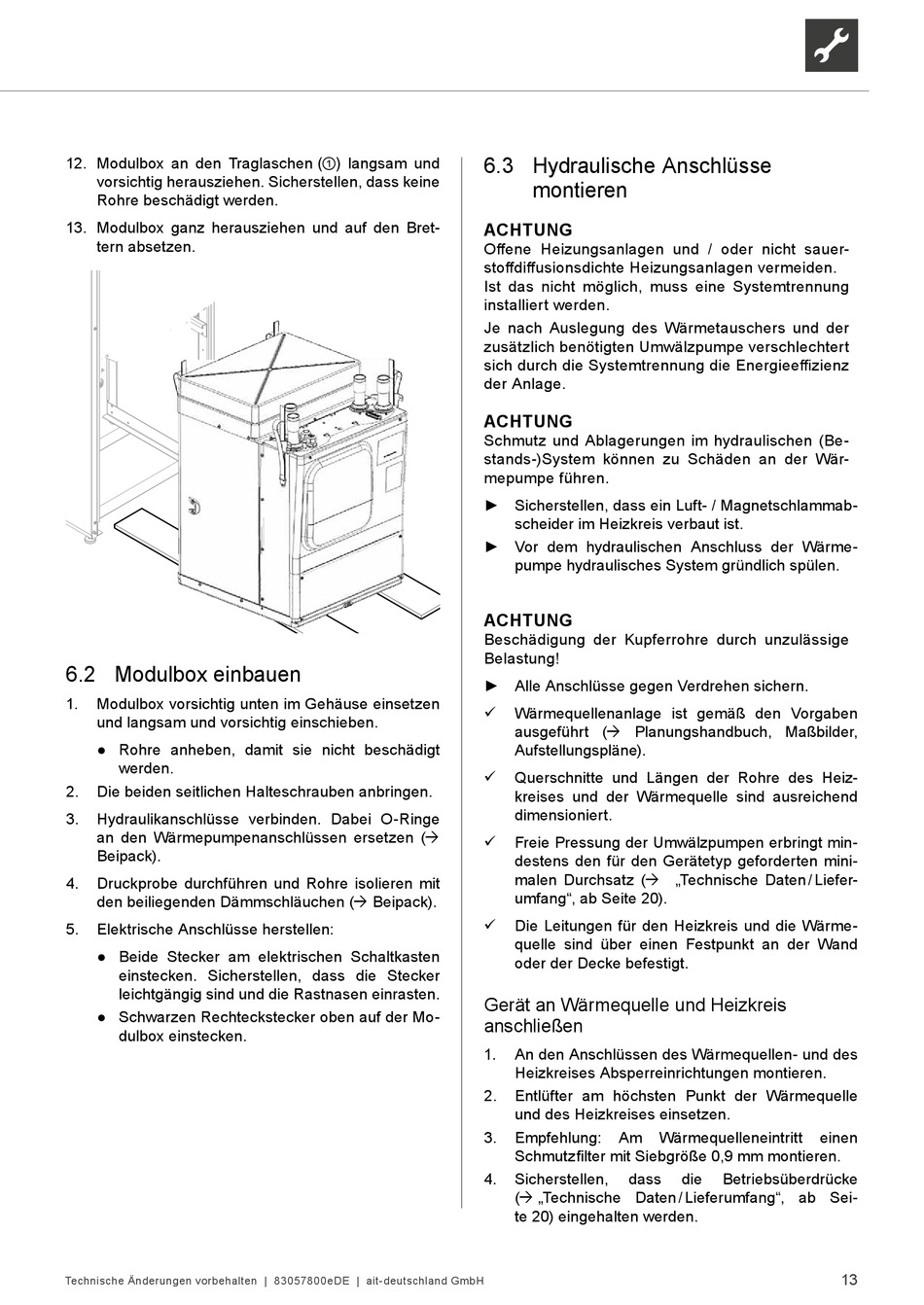

12. Modulbox an den Traglaschen (①) langsam und
vorsichtig herausziehen. Sicherstellen, dass keine
Rohre beschädigt werden.
13. Modulbox ganz herausziehen und auf den Bret-
tern absetzen.

6.2 Modulbox einbauen

1. Modulbox vorsichtig unten im Gehäuse einsetzen
und langsam und vorsichtig einschieben.
● Rohre anheben, damit sie nicht beschädigt
werden.
2. Die beiden seitlichen Halteschrauben anbringen.
3. Hydraulikanschlüsse verbinden. Dabei O-Ringe
an den Wärmepumpenanschlüssen ersetzen (
Beipack).
4. Druckprobe durchführen und Rohre isolieren mit
den beiliegenden Dämmschläuchen ( Beipack).
5. Elektrische Anschlüsse herstellen:
● Beide Stecker am elektrischen Schaltkasten
einstecken. Sicherstellen, dass die Stecker
leichtgängig sind und die Rastnasen einrasten.
● Schwarzen Rechteckstecker oben auf der Mo-
dulbox einstecken.
Technische Änderungen vorbehalten | 83057800eDE | ait-deutschland GmbH
6.3 Hydraulische Anschlüsse
montieren
ACHTUNG
Offene Heizungsanlagen und / oder nicht sauer-
stoffdiffusionsdichte Heizungsanlagen vermeiden.
Ist das nicht möglich, muss eine Systemtrennung
installiert werden.
Je nach Auslegung des Wärmetauschers und der
zusätzlich benötigten Umwälzpumpe verschlechtert
sich durch die Systemtrennung die Energieeffizienz
der Anlage.
ACHTUNG
Schmutz und Ablagerungen im hydraulischen (Be-
stands-)System können zu Schäden an der Wär-
mepumpe führen.
► Sicherstellen, dass ein Luft- / Magnetschlammab-
scheider im Heizkreis verbaut ist.
► Vor dem hydraulischen Anschluss der Wärme-
pumpe hydraulisches System gründlich spülen.
ACHTUNG
Beschädigung der Kupferrohre durch unzulässige
Belastung!
► Alle Anschlüsse gegen Verdrehen sichern.
Wärmequellenanlage ist gemäß den Vorgaben

ausgeführt ( Planungshandbuch, Maßbilder,
Aufstellungspläne).
Querschnitte und Längen der Rohre des Heiz-

kreises und der Wärmequelle sind ausreichend
dimensioniert.
Freie Pressung der Umwälzpumpen erbringt min-

destens den für den Gerätetyp geforderten mini-
malen Durchsatz ( „Technische Daten / Liefer-
umfang", ab Seite 20).
Die Leitungen für den Heizkreis und die Wärme-

quelle sind über einen Festpunkt an der Wand
oder der Decke befestigt.
Gerät an Wärmequelle und Heizkreis
anschließen
1. An den Anschlüssen des Wärmequellen- und des
Heizkreises Absperreinrichtungen montieren.
2. Entlüfter am höchsten Punkt der Wärmequelle
und des Heizkreises einsetzen.
3. Empfehlung: Am
Schmutzfilter mit Siebgröße 0,9 mm montieren.
4. Sicherstellen, dass
( „Technische Daten / Lieferumfang", ab Sei-
te 20) eingehalten werden.
Wärmequelleneintritt einen
die Betriebsüberdrücke
13
