5 Elektrische Anschlüsse

Allgemeines

Die gesamte elektrische Ausrüstung mit Ausnahme von
Außenfühler, Raumfühler und Stromwandler ist im Lie-
ferzustand angeschlossen.
Vor dem Isolationstest des Gebäudes darf die Wärme-
■
pumpe nicht angeschlossen werden.
NP-BWV 28/43 ist nicht umschaltbar zwischen 1- und
■
3-phasig.
Wenn sich im Gebäude ein FI-Schutzschalter befindet,
■
muss jede NP-BWV 28/43-Einheit mit einem separaten
FI-Schutzschalter versehen werden.
Bei Verwendung eines Sicherungsautomaten muss
■
dieser mindestens die Motorcharakteristik "C" aufwei-
sen. Siehe Seite 44 für die Sicherungsgröße.
Schaltplan für die Wärmepumpe, siehe Seite 50.
■
Kommunikations- und Fühlerkabel für externe Schalt-
■
kontakte dürfen nicht in der Nähe von Starkstromlei-
tungen verlegt werden.
Der minimale Kabelquerschnitt der Kommunikations-
■
und Fühlerkabel für einen externen Schaltkontakt muss
0,5 mm² bis zu 50 m betragen, z.B. EKKX, LiYY o.s.ä.

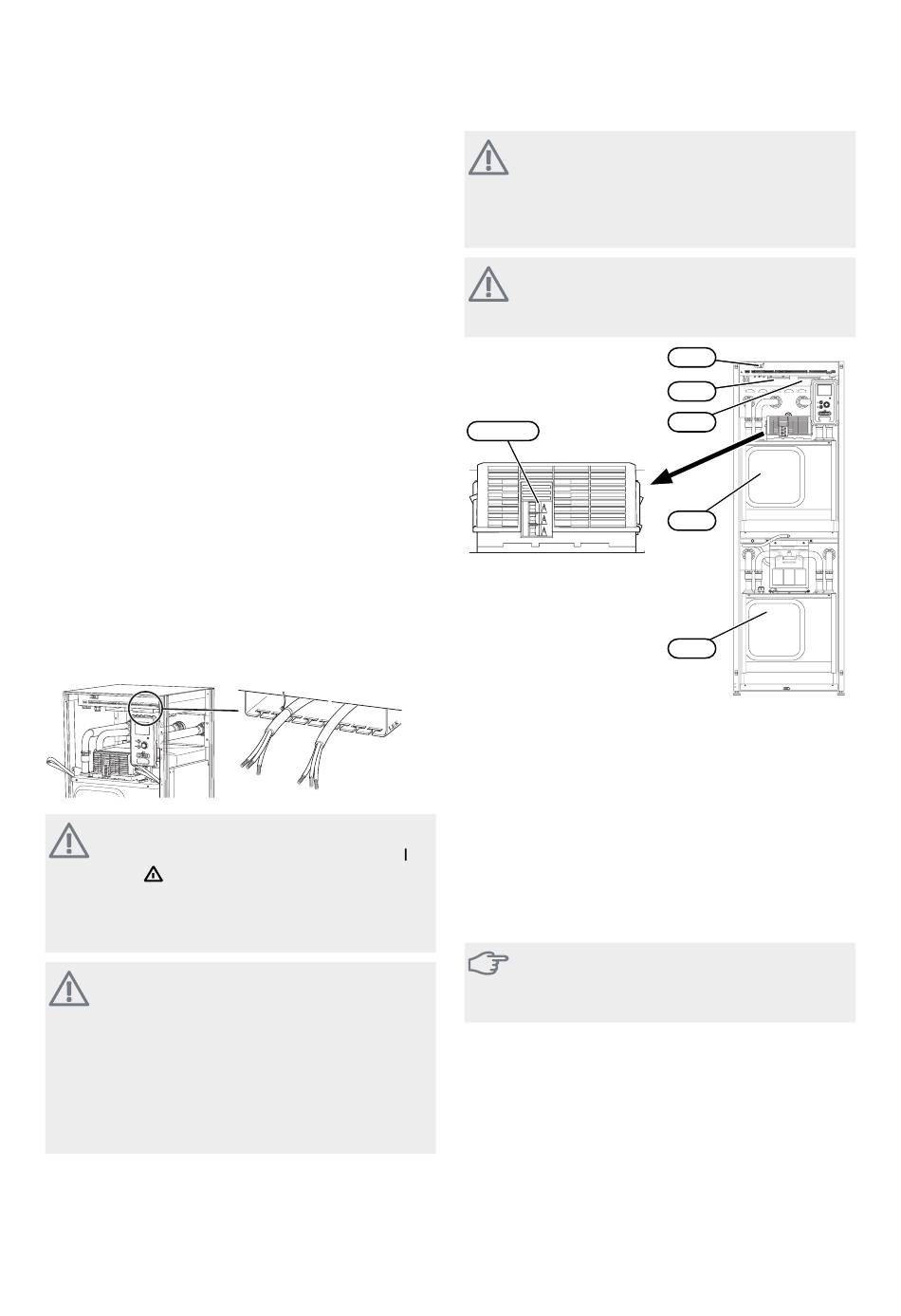

Bei der Kabelverlegung in NP-BWV 28/43 sind Kabel-
■
durchführungen (UB2, Stromkabel, und UB3, Signalka-
bel, auf der Abbildung gekennzeichnet) zu verwenden.
Fixieren Sie die Kabel mit Kabelbinder in den Blechnu-
ten (siehe Abbildung).
HINWEIS!
Der Schalter (SF1) darf erst in die Stellung „ "
oder „ " gebracht werden, nachdem das
Heizwasser aufgefüllt wurde. Anderenfalls
können Produktbestandteile beschädigt wer-
den.
HINWEIS!
Elektrische Installation sowie eventuelle Service-
arbeiten müssen unter Aufsicht eines ausgebil-
deten Elektroinstallateurs erfolgen. Unterbre-
chen Sie vor etwaigen Servicearbeiten die
Stromversorgung per Betriebsschalter. Bei der
elektrischen Installation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
Alterra NP-BWV 28/43
HINWEIS!
Um Schäden an der Elektronik der Wärmepum-
pe zu vermeiden, müssen Sie vor dem Start der
Maschine Anschlüsse, Netzspannung und
Phasenspannung überprüfen.
HINWEIS!
Hinweise zur Fühlerplatzierung entnehmen Sie
der Prinzipskizze für Ihr System.
EP15-FC1
Sicherungsautomat
Der Steuerkreis der Wärmepumpe und Teile der internen
Komponenten sind intern mit einem Sicherungsautoma-
ten (FC1) abgesichert.
Die Sicherung EP15-FC1 unterbricht die Stromzufuhr
zum Verdichter, wenn der Strom zu hoch ansteigt.
Reset
Die Sicherung (EP15-FC1) befindet sich hinter der Fron-
tabdeckung. Zum Zurückstellen des Schalters wird dieser
in die Sicherungsstellung zurückgedrückt.
ACHTUNG!
Kontrollieren Sie die Sicherungsautomaten. Sie
können beim Transport ausgelöst haben.
FC1
UB2
UB3
EP15
EP14
