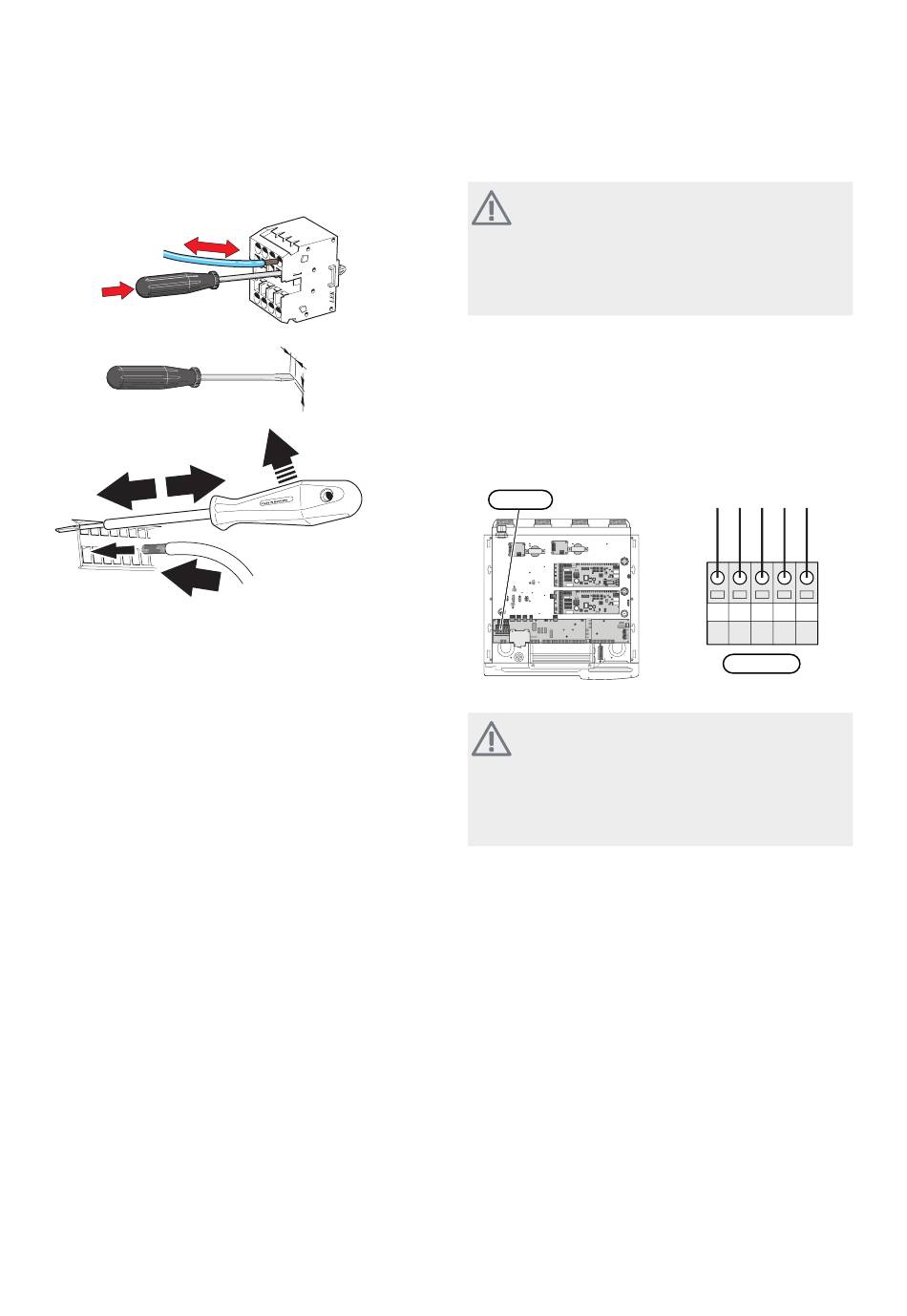

Kabelarretierung
Verwenden Sie zum Lösen bzw. Befestigen der Kabel an
den Klemmen der Wärmepumpe geeignetes Werkzeug.
24
Kapitel 5 |
Elektrische Anschlüsse
3,5 mm
1 mm
3,5 mm
1 mm
Anschlüsse
HINWEIS!
Um Störungen zu vermeiden, dürfen unge-
schirmte Kommunikations- und bzw. oder
Fühlerkabel für externe Schaltkontakte nicht
näher als 20 cm an Starkstromleitungen verlegt
werden.
Stromanschluss
NP-BWV 28/43 ist mit einer Abschaltmöglichkeit an der
Versorgungsleitung zu installieren. Der Mindestkabel-
querschnitt muss gemäß der verwendeten Absicherung
dimensioniert sein. Das beiliegende Stromversorgungs-
kabel ist mit Anschlussklemme X1 verbunden. Die gesam-
te Installation muss gemäß den geltenden Vorschriften
vorgenommen werden.
AA101-X1
UN
HINWEIS!
Beim elektrischen Anschluss muss auf die kor-
rekte Phasenfolge geachtet werden. Bei einer
falschen Phasenfolge startet der Verdichter
nicht und auf dem Display wird ein Alarm an-
gezeigt.
Tarifsteuerung
Wenn es für eine gewisse Zeit zu einer Spannungsunter-
brechung an den Verdichtern kommt, müssen diese über
einen softwaregesteuerten Eingang (AUX-Eingang)
gleichzeitig blockiert werden, damit kein Alarm ausgelöst
wird, siehe Seite 25.
Gleichzeitig muss eine externe Steuerspannung für das
Regelgerät mit NP-BWV 28/43 verbunden sein, siehe
Abschnitt „Externe Steuerspannung für Steuersystem
anschließen".
N
PE
L1 L2 L3
AA101-X1
Alterra NP-BWV 28/43
