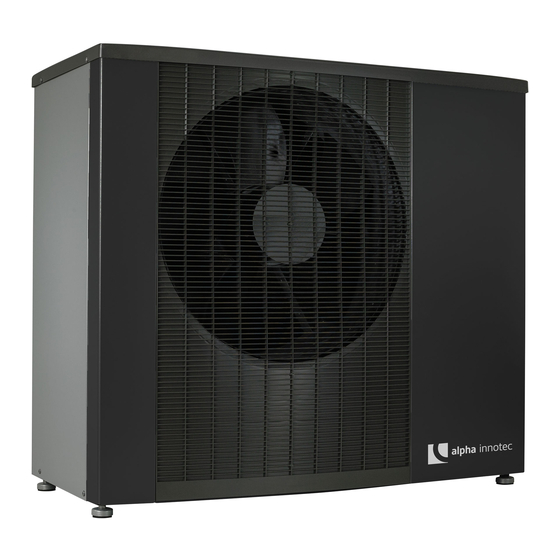

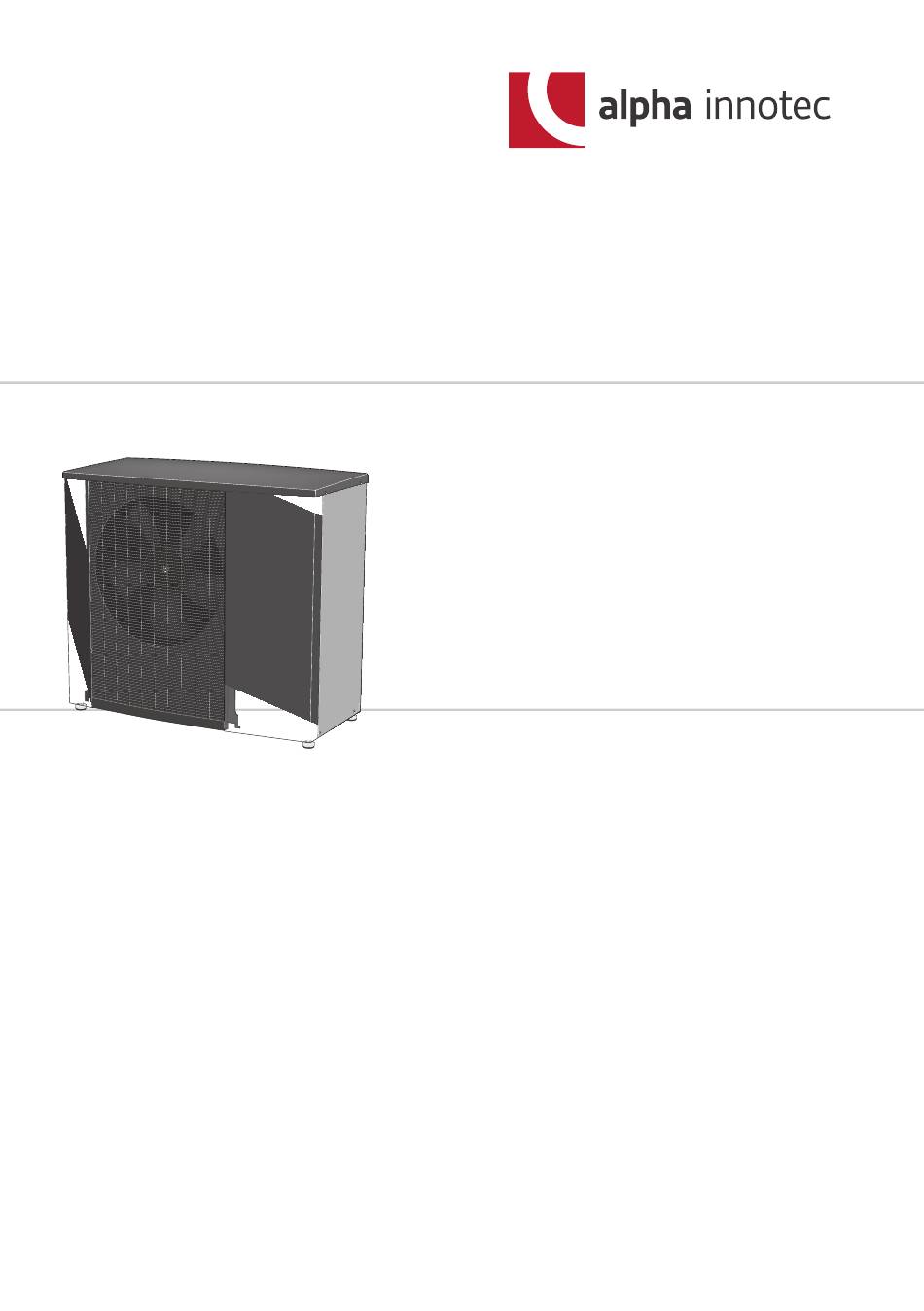

- Seite 1 Benutzerhandbuch NP-AW20™ 8, 12, 16, 20 Luft-/Wasser-Wärmepumpe UHB DE 1718-1 431400...
- Seite 3 Inhaltsverzeichnis 1 Wichtige Informationen Anlagendaten Sicherheitsinformationen Seriennummer NP-AW20 – Eine ausgezeichnete Wahl 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Kontakt mit NP-AW20 Wartung von NP-AW20 3 Komfortstörung Fehlersuche 4 Technische Daten 5 Glossar Sachregister Inhaltsverzeichnis | NP-AW20™...
- Seite 4 1 Wichtige Informationen Anlagendaten Produkt NP-AW20 Seriennummer Installationsdatum Installateur Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im Alpha-InnoTec-Installateurhandbuch sowie gemäß den geltenden Re- geln ausgeführt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen NP-AW20™...
- Seite 5 Sicherheitsinformationen SEMCO-Text Das Gerät darf von Kindern ab 8 Jahren sowie von Personen mit physischen, sensorischen oder geistigen Behinderungen sowie von Menschen mit nicht vorhan- denen Erfahrungen oder Kenntnissen verwendet werden, wenn diese eine Anleitung oder Anweisungen zur sicheren Bedienung des Geräts erhalten und über etwaige Risiken informiert werden.
- Seite 6 Symbole HINWEIS! Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen. ACHTUNG! Dieses Symbol kennzeichnet wichtige Informationen, die bei der Pflege der Anlage zu beachten sind. TIP! Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern. Kennzeichnung Die CE-Kennzeichnung ist für die meisten innerhalb der EU verkauften Produkte vorgeschrieben –...
- Seite 7 Seriennummer Die Seriennummer finden Sie oben links an der Rückseite und unten an der Seite. Seriennummer ACHTUNG! Die Seriennummer des Produkts (19-stellig) benötigen Sie im Service- und Supportfall. NP-AW20 – Eine ausgezeichnete Wahl NP-AW20 ist eine Luft-/Wasserwärmepumpe, die speziell für skandinavi- sche Klimabedingungen entwickelt wurde.
- Seite 8 ■ Intelligente Regelung NP-AW20 wird für eine optimale Wärmepumpensteuerung mit einer intelligenten Regelung verbunden. ■ Ventilator NP-AW20 verfügt über eine automatische Leistungsregelung des Venti- lators. ■ Lange Lebensdauer Die Komponenten wurden so gewählt, dass es unter nördlichen Klima- bedingungen eine hohe Lebensdauer und Widerstandsfähigkeit auf- weist.
- Seite 9 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Värmebärare Heizungsmedium Värmebärare Köldmedium Kältemittel Köldmedium Uteluft Köldbärare Wärmequellenmedium 40 °C 50 °C 45 °C 55 °C 100 °C 80 °C Kondensor Kondensor Kondensator Expansionsventil Kompressor Expansionsventil Kompressor Expansionsventil Verdichter Förångare -2 °C Förångare...
- Seite 10 Eine Luft-/Wasserwärmepumpe kann die Außenluft nutzen, um eine Wohnung zu beheizen. Die Umwandlung der in der Außenluft enthaltenen Energie in Heizenergie findet in drei unterschiedlichen Kreisen statt. Im Wärmequellenkreis (1) wird kostenlose Wärmeenergie von der Umgebung aufgenommen und zur Wärmepumpe weitergeleitet. Im Kältemittelkreis (2) hebt die Wärmepumpe die auf einem niedrigen Temperaturniveau befindliche Wärmeenergie auf ein höheres Temperaturniveau.
- Seite 11 Kontakt mit NP-AW20 NP-AW20 besitzt ein integriertes Steuersystem zur Kontrolle und Überwa- chung des Wärmepumpenbetriebs. Bei der Installation nimmt der Instal- lateur die erforderlichen Einstellungen des Steuersystems am Innenmodul vor, damit die Wärmepumpe optimal in Ihrer speziellen Anlage arbeiten kann. Die Wärmepumpe wird je nach vorhandener Anlage auf unterschiedliche Weise gesteuert.
- Seite 12 Wartung von NP-AW20 Regelmäßige Kontrollen Wenn Ihre Wärmepumpe im Außenbereich aufgestellt ist, muss eine ge- wisse externe Wartung ausgeführt werden. HINWEIS! Eine unzureichende Inspektion kann Schäden an NP-AW20 verursachen, die nicht von der Garantie abgedeckt werden. Kontrolle von Gitter und Bodenplatte an NP-AW20 Achten Sie über das gesamte Jahr regelmäßig darauf, dass das Gitter nicht durch Laub, Schnee oder andere Fremdkörper blockiert wird.
- Seite 13 Schnee und Eis sind zu entfernen F2120 F2120 Vermeiden Sie Schneeansammlungen, die die Gitter und Ablauflöcher an NP-AW20 zudecken. F2120 Schnee und bzw. oder Eis ist zu entfernen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NP-AW20™...
- Seite 14 Gehäuse reinigen Bei Bedarf kann das Gehäuse mit einem feuchten Tuch gereinigt werden. Achten Sie bei der Reinigung darauf, dass an der Wärmepumpe keine Kratzer entstehen. Spülen Sie kein Wasser durch die Gitter oder über die Seiten. Es darf kein Wasser in NP-AW20 eindringen. Vermeiden Sie außer- dem einen Kontakt von NP-AW20 mit alkalischen Reinigungsmitteln.
- Seite 15 Aktualisierung der Software in NP-AW20 über Regelgerät Die aktuelle Software für beide NP-AW20-Regelgeräte finden Sie unter www.myupway.com. Klicken Sie auf die Registerkarte „Software“, um die aktuelle Software für Ihre Anlage herunterzuladen. Speichern Sie die Dateien auf einem USB-Stick. Aktualisieren Sie das NP-AW20-Regelgerät zum selben Zeitpunkt.
- Seite 16 ACHTUNG! Es kann bis zu 30 min dauern, bevor die Software für NP-AW20 aktuali- siert wurde. ACHTUNG! Starten Sie das Regelgerät neu, damit die korrekte Versionsnummer der Software angezeigt wird. Bei einer Kaskadeninstallation zusammen mit NP-CS40 werden alle NP-AW20-Einheiten in ihrer Adressierungsreihenfolge aktualisiert. Deak- tivieren Sie die NP-AW20-Einheiten, die nicht aktualisiert werden sollen.
- Seite 17 Stromverbrauch % des Jahres- Energiförbrukning fördelat över året Energieverteilung der Luft/Wasser-Wärmepumpe im Jahresverlauf verbrauchs mars april juni juli Månad Monat Wird die Innenraumtemperatur um ein Grad erhöht, steigt der Stromver- brauch um ca. 5%. Haushaltsstrom Als Ausgangswert für eine Normwohnung galt lange Zeit ein durchschnitt- licher Jahresverbrauch von ca.
- Seite 18 Gerät Normale Leistung Ungef. Jahres- ver- brauch (kWh) Gefrierschrank (Betrieb: 24 h/Tag) Herd, Herdplatten (Betrieb: 40 min/Tag) 1500 Herd, Backofen (Betrieb: 2 h/Woche) 3000 Spülmaschine, Kaltwasseranschluss (Be- 2000 trieb: 1 x/Tag) Waschmaschine (Betrieb: 1-mal/Tag) 2000 Wäschetrockner (Betrieb: 1-mal/Tag) 2000 Staubsauger (Betrieb: 2 h/Woche) 1000 Standheizung (Betrieb: 1 h/Tag, 4 Monate pro Jahr)
- Seite 19 3 Komfortstörung Fehlersuche HINWEIS! Eingriffe hinter festverschraubten Abdeckungen dürfen nur vom zustän- digen Installateur oder unter dessen Aufsicht vorgenommen werden. HINWEIS! Da NP-AW20 an zahlreiche externe Einheiten angeschlossen werden kann, sind diese ebenfalls zu kontrollieren. HINWEIS! Wenn sich Betriebsstörungen nicht mithilfe dieses Kapitels beheben lassen, ist der Installateur anzufordern.
- Seite 20 Niedrige Raumtemperatur Geschlossene Thermostate in mehreren Räumen. ■ Bringen Sie die Thermostate in möglichst vielen Räumen in die maxi- – male Stellung. Externer Schaltkontakt zur Änderung der Raumerwärmung aktiviert. ■ Kontrollieren Sie eventuelle externe Schaltkontakte. – Falsche Einstellungen im Regelgerät. ■...
- Seite 21 4 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Installateurhandbuch (www.alpha-innotec.com). Kapitel 4 | Technische Daten NP-AW20™...
- Seite 22 5 Glossar Ausdehnungsgefäß Gefäß mit Heizungsmedium. Seine Aufgabe besteht darin, den Druck im Heizkreis auszugleichen. Außenlufttemperaturfühler Ein Fühler, der außerhalb des Gebäudes an oder in der Nähe von der Wärmepumpe angebracht ist. Dieser Fühler informiert die Wärmepumpe über die Temperatur, die dort herrscht, wo der Fühler angebracht ist. Bivalenzstemperatur Als Bivalenzstemperatur gilt die Außenlufttemperatur, bei der Ausgangs- leistung der Wärmepumpe und Leistungsbedarf des Hauses identisch sind.
- Seite 23 Expansionsventil Ventil, das den Kältemitteldruck senkt, wodurch die Kältemitteltemperatur sinkt. Glattrohrwärmetauscher Über einen Rohrwärmetauscher wird Brauchwasser (Leitungswasser) im Speicher mit Heizwasser (Heizungsmedium) von NP-AW20 erwärmt. Heizkörper Synonym für Heizflächen. Für eine gemeinsame Nutzung mit NP-AW20 müssen sie mit Wasser gefüllt sein. Heizungsmedium Warme Flüssigkeit, oft normales Wasser, das von der Wärmepumpe zum Klimatisierungssystem des Hauses strömt und für eine Beheizung der...
- Seite 24 Kondensator Wärmetauscher, in dem das gasförmige Kältemittel kondensiert (abgekühlt wird und sich in eine Flüssigkeit verwandelt), wobei Wärmeenergie an das Heiz- und Brauchwassersystem des Hauses abgegeben wird. Ladepumpe Siehe "Umwälzpumpe". Pressostat Druckwächter, der einen Alarm ausgibt und bzw. oder den Verdichter anhält, wenn im System ein unzulässiger Druck entsteht.
- Seite 25 Ventilator Im Heizbetrieb transferiert der Ventilator Energie aus der Umgebungsluft zur Wärmepumpe. Im Kühlbetrieb transferiert der Ventilator Energie von der Wärmepumpe in die Umgebungsluft. Verdampfer Wärmetauscher, in dem Kältemittelflüssigkeit durch Aufnahme von Wär- meenergie aus der Luft verdampft wird, wobei sich die Luft abkühlt. Verdichter Komprimiert (verdichtet) das gasförmige Kältemittel.
- Seite 26 Zusatzheizung Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z. B. um eine Elektroheizpatrone, Solar- kollektoren, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernheizung handeln. Kapitel 5 | Glossar NP-AW20™...
- Seite 27 Sachregister NP-AW20 – Eine ausgezeichnete Wahl, 7 Anlagendaten, 4 NP-AW20 führt keine Kommunikation aus, 20 NP-AW20 nicht in Betrieb, 20 Bei längeren Betriebsunterbrechun- gen, 14 Betriebsstörung Regelmäßige Kontrollen, 12 Fehlersuche, 19 Brauchwasser mit niedriger Temperatur oder Brauchwasser nicht vorhanden., 19 Seriennummer, 7 Sicherheitsinformationen, 5 SR-Modus, 14...
- Seite 32 WS name: -Gemensamt WS version: a357 WS release date: 2017-04-13 09:26 Publish date: 2017-05-16 15:10 Technischen Support erhalten Sie vom zuständigen Installateur oder einem lokalen Servicepartner des Herstellers. Kontaktdaten für Ihren lokalen Servicepartner finden Sie unter www.alpha-innotec.com. ait-schweiz GmbH Industriepark CH-6246 Altishofen / Switzerland Produced in Sweden by NIBE AB.
