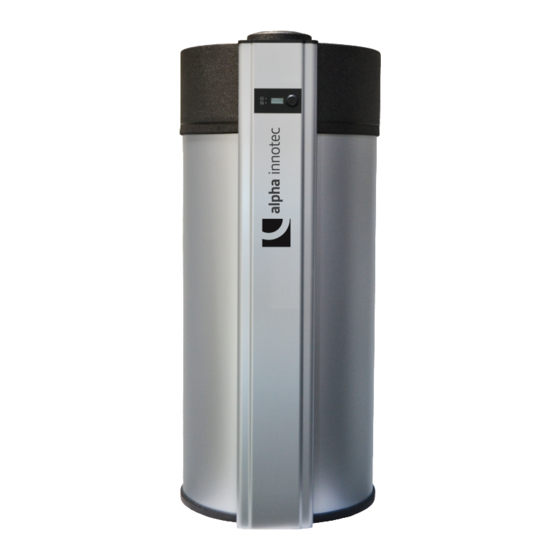

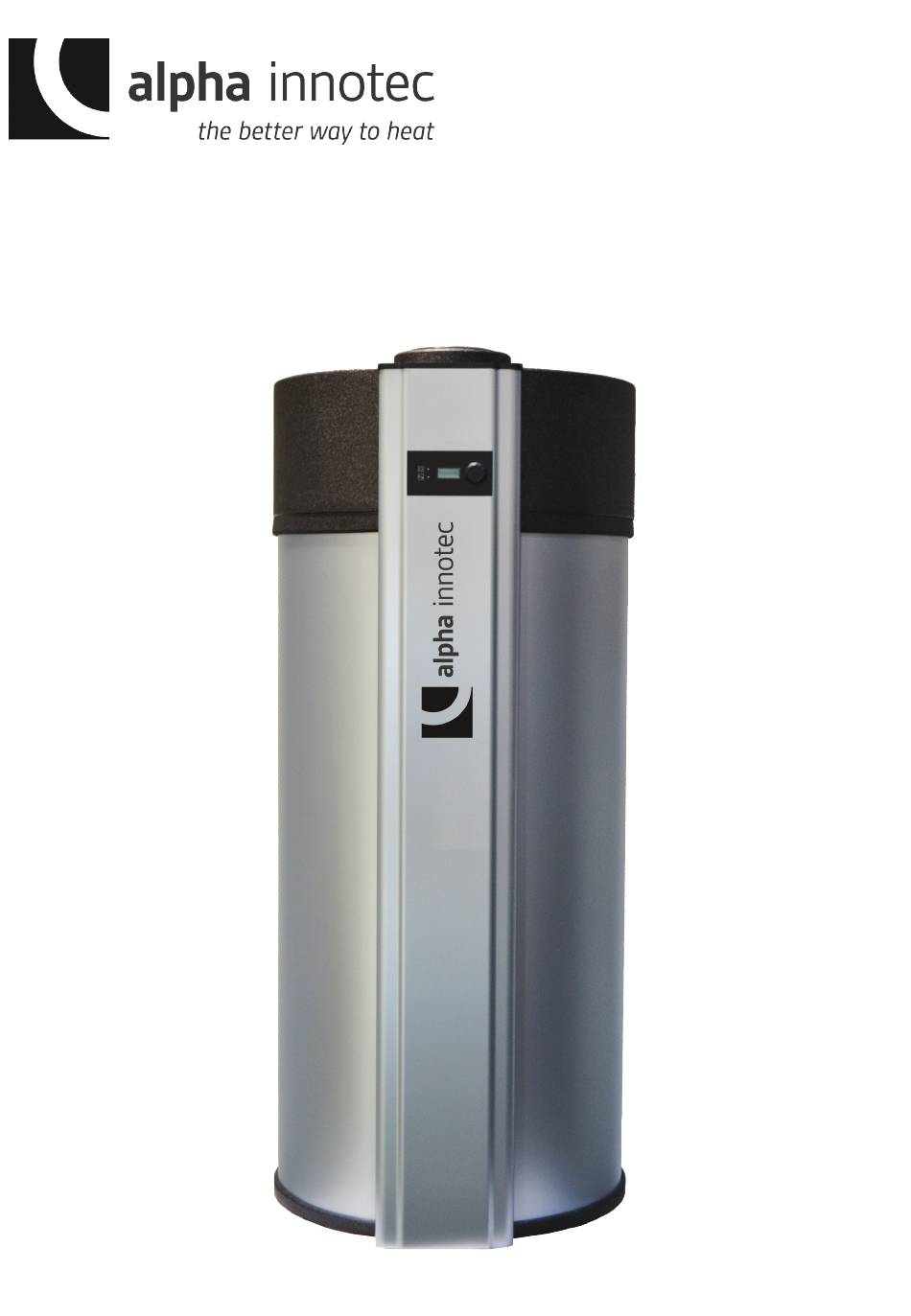

- Seite 1 Installations- und Betriebsanleitung Brauchwasser-Wärmepumpe BWP 270 / BWP 271 / BWP 271 V4A 968101-01 DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Informationen Die verwendeten Symbole Information für den Benutzer Information für den Installateur Funktionsprinzip der BWP Technische Daten 1.5.1 Typenschild 1.5.2 Die Daten des Typenschilds Konstruktionsschema Integrierte Wärmetauscher Transport - Lagerung - Verpackung Transport Lagerung Verpackung Installation der BWP 3.1.1 Wahl des Aufstellungsort 3.1.2... - Seite 3 Tips & Tricks für den Anwender 8.3.1 WW Solltemperatur 8.3.2 Zuluft Temperatur 8.3.3 Außerbetriebnahme 8.3.4 Produkt Lebenszyklus Anhang Garantiebedingungen Konformitätserklärung Energy Label - Baureihe BWP Ersatzteilliste - Baureihe BWP 270 / BWP 271 9.4.1 Ersatzteilliste - Baureihe BWP 271 V4A Modbus-Parameter Inbetriebsnahme Protokoll...
-
Seite 4: Allgemeine Informationen
1 Allgemeine Information 1.1 Die verwendeten Symbole Tipps & Tricks Dieses Symbol kennzeichnet nützliche Informationen für den Installateur und den Benutzer. Diese Hinweise helfen Ihnen bei der Installation und beim effizienten Betrieb des Geräts. Bitte unbedingt beachten Dieses Symbol weist auf Gesetze, Normen und Vorschriften, sowie Herstellerbedingungen hin, die unbedingt beachtet werden müssen. -
Seite 5: Information Für Den Benutzer
1.2 Information für den Benutzer Sicherheitshinweis: Dieses Gerät darf nicht durch Wir beglückwünschen Sie zum Erwerb Ihrer neuen Brauchwasser- Kinder oder Personen mit eingeschränkten Wärmepumpe (BWP). Zweifellos werden Sie mit der Spitzenqualität der körperlichen, sensorischen oder geistigen BWP viel und lange Freude haben. Trotzdem empfehlen wir Ihnen diese Fähigkeiten oder Personen, denen es an Anleitung - vor dem Gebrauch der BWP - sorgfältig zu lesen, um von Kenntnissen und Erfahrung mangelt, benutzt... -
Seite 6: Technische Daten
1.5 Technische Daten Modell BWP 270 BWP 271 BWP 271 V4A Leistungskoeffizienten Nach EN16147:2011 COP (L20/W10-55) - Innenluft 3,61 Zapfprofil Energieeffizienzklasse (mittlere Klimazone) Energieeffizienz (mittlere Klimazone) 146% Standby-Leistung 20 W Warmwasserleistung 950 l / 24 Std. Schalldruckpegel 37 dB(A) Messung höhe 1m; Abstand 2m Wärmepumpe... -
Seite 7: Typenschild
1.5.1 Typenschild Das Typenschild gibt Auskunft über die technischen Daten ihres Gerätes. Das Typenschild befindet sich am Rückseite des Wärmepumpe am rechte seite in der Nähe des Abtauwasseraustritt. 1.5.2 Die Daten des Typenschilds Die nebenstehende Abbildung zeigt Ihnen wie das Typenschild aufgebaut ist. Die in der ersten Zeile angeben Modellbezeichnung, und die in der zweiten Zeile angegebene Seriennummer sind die eindeutige Identifikation ihres Gerätes. Bei Rückfragen zum Gerät müssen Model Nummer (PN) und Seriennummer (S/N) immer... -
Seite 8: Konstruktionsschema
1.6 Konstruktionsschema ø707... - Seite 9 TAUCHHÜLSE FÜR ZUSATZ-FÜHLER (NUR FÜR INFO) LUFT AUSTRITT (ø160mm) ABTAU-WASSERABFLUSS 1/2” RG LUFT EINTRITT (ø160mm) WW-ANSCHLUSS 1” RG FLANSCH (nur für Baureihe BWP 270 / BWP 271) LED BETRIEBS- / STÖRUNGSANZEIGE - WP ED BETRIEBS- / STÖRUNGSANZEIGE - ZUSATZHEIZUNG ANZEIGE (DISPLAY) DREH-/DRUCK REGELKNOPF...
-
Seite 10: Integrierte Wärmetauscher
Schäden, die an dem Gerät durch Überhitzung entstanden sind, sind von der Gewährleistung und der Garantie ausgeschlossen. Dir Modellreihen BWP 270 und BWP 271 / BWP 271 V4A haben wahlweise 0 oder 1 Zusatz-Wärmetauscher. Technische Daten Zusatzwärmetauscher Unterer WT Modell Oberfläche... -
Seite 11: Transport - Lagerung - Verpackung
2 Transport - Lagerung - Verpackung 2.1 Transport Bei der Annahme der Lieferung darf das Für kurze Strecken (Lieferung zur Baustelle) kann die BWP auch Gerät oder die Verpackung nicht horizontal im Lieferwagen transportiert werden. Dabei darf die BWP nur beschädigt sein. -
Seite 12: Verpackung
2.3 Verpackung Die Transportverpackung ist umweltfreundlich (Karton + Holz) und kann problemlos wiederverwendet oder entsorgt und recycelt werden. Falls Sie die Verpackungsmaterialien nicht selbst wiederverwenden können, führen Sie diese dem Wertstoffsystem zu. Bitte beachten Sie die lokalen Entsorgungsvorschriften. -
Seite 13: Installation Der Bwp
3 Installation der BWP 3.1.1 Wahl des Aufstellungsorts Der empfohlene Mindestabstand zu Wänden und Die BWP sollte möglichst in der Nähe der WW-Leitung aufgestellt Decken am Aufstellungsort der BWP ist nötig, um werden. Dadurch werden Wärmeverluste niedrig gehalten. Wartungsdienste optimal durchführen zu können und auch genügend Platz zum Anschluss der Der innenliegende Aufstellungsort muss trocken, staubfrei und frostfrei Luftkanäle zu haben oder zur Vermeidung von... -
Seite 14: Aufstellungshinweise
3.1.2 Aufstellungshinweise Baureihe BWP Mindestraumhöhe = 2000 mm Die BWP muss immer nivelliert (im Lot) aufgestellt sein, 1° um den Ablauf des Kondensats zu ermöglichen. 1° Neigung nach hinten ist tolerierbarbar 90° Zur Vermeidung von Der Schlauch für den Gerüchen und dem Kondensatablauf muss korrekt Einleitem von Gasen im am Auslass montiert und in den... -
Seite 15: Hydraulischer Anschluss
3.2 Hydraulischer Anschluss Ihre BWP hat einen hochwertigen Speicher aus besonders dickem Der Wasseranschluss und die Inbetriebnahme hochwertigem Stahl mit einer Premium Innenbeschichtung (Email), müssen, entsprechend den geltenden Gesetzen, sowie einen permanenten kathodischen Schutz durch eine großzügig Normen und örtlichen Vorschriften für dimensionierte Signalanode aus Magnesium. -
Seite 16: Kaltwasser Anschlussschema
3.2.1.1 Kaltwasser Anschlussschema Prinzip Zeichnung 1: Kaltwasser-Anschluss. Bitte beachten Sie die speziellen Hygieneregeln für 2: Kugelventil 1”: muss beim Betrieb geöffnet sein. Trinkwasserinstallationen. Der Anschluss muss den anerkannten Regeln der Technik entsprechen. In Abhängigkeit von den verwendeten Materialien ist eine galvanische Trennung (z.B. 3: Schmutzfänger 1 “: Sammelt Staub und andere Isolierverschraubung) vorzusehen. -
Seite 17: Warmwasser Anschlussschema
3.2.2.1 Warmwasser Anschlussschema 1: Warmwasserauslauf aus dem Speicher. WW-Anschluss Prinzip Zeichnung. 2: Kugelhahn 1”: Muss im Betrieb immer vollständig geöffnet sein. 3: Optional: Thermostatisches Mischventil 1“: Wenn die BWP mit Temperaturen > 50°C betrieben wird, kann über ein thermostatisches Mischventil die WW-Temperatur so begrenzt werden, dass keine Verbrühungsgefahr entsteht. -
Seite 18: Kondensatablauf
3.2.4 Kondensatablauf Abhängig von der Luftfeuchtigkeit bildet sich am Verdampfer mehr oder weniger Kondensat. Das Kondensat muß über den Kondensat Ablaufschlauch in die Abwasserleitung abgeführt werden. Die Montagevorschrift muß unbedingt beachtet werden. Der freie Ablauf des Kondensats muß in den vorgeschriebenen Wartungs- intervallen überprüft und ggfs. -
Seite 19: Lufttechnischer Anschluss
3.3 Lufttechnischer Anschluss 3.3.3 Luftkanalbetrieb 3.3.1 Grundregeln Einseitige oder beidseitige Verrohrungen können den Wirkungsgrad Die Luft ist die wichtigsten kostenlosen Betriebsmittel der WP. Die WP erhöhen. Bitte beachten Sie, dass die Lüftergeschwindigkeit auf „hoch“ entzieht der Luft Wärmeenergie. Dabei arbeitet die WP umso effizienter, eingestellt wird. je höher die Lufttemperatur ist. Andererseits gibt die WP gekühlte und entfeuchtete Luft ab. - Seite 20 Die Luftquelle sollte freie kostenlose Energiepotentiale nutzen (Abwärme aus Waschküche, Garage, Keller usw.). der Raum, aus dem die Luft angesaugt wird profitiert von der „Entfeuchtung“. Die Abluft kann beispielsweise zur Abkühlung/ Temperierung eines Vorratskellers (Weinkeller) genutzt werden. Volumen des Aufstellungsraums > 20 m3. Freiraum über der BWP bei Umluftbetrieb >...
-
Seite 21: Elektrischer Anschluss
3.4 Elektrischer Anschluss Die BWP ist werksseitig mit einem 1,8 m langen Anschlusskabel Das Gerät muss in Übereinstimmung (3 x 1.5 mm2) ausgerüstet, das auf der Rückseite über eine mit den geltenden Gesetzen, Normen, Zugentlastung nach außen geführt wird. Das Anschlusskabel ist mit Regeln der Technik, sowie den einem Schutzkontakt Netzstecker ausgestattet und kann direkt über nationalen und örtlichen Vorschriften... -
Seite 22: Anschlussschema
3.4.1 Anschlussschema... - Seite 23 Modell Baureihe BWP 270 / BWP 271 Baureihe BWP 271 V4A Bezeichnung Komponente Verdichter (SC10GHH) Startkondensator (40 µF) Betriebskondensator (5 µF) Start relais (Verdichter) Lüfter (R2E190) Betriebskondensator (2 µF) Kondensator, Lüfter- geschwindigkeit (6 µF) Heizstab (1.5kW) X (Titanium) Thermostat Elektro Heizung Überhitzungsthermostat...
-
Seite 24: Externe Steuerung Der Ww-Bereitung
3.4.2 Externe Steuerung der WW-Bereitung 3.4.2.1 SMART GRID Anschluss Die Verdrahtung legt fest, welche (PV-Anlage oder Mehrtarifzähler) Betriebsarten möglich sind. Sie haben zusammen mit Ihrer Photovoltaikanlage die Möglichkeit eigenerzeugten Strom quasi umsonst, oder zumindest preiswert (gilt auch für Mehrtarifzähler), für den Betrieb Ihrer BWP und zur Energiespeicherung zu nutzen. -
Seite 25: Verdrahtung Einer Externen Heizquellen
3.4.2.3 Verdrahtung einer externen Heizquelle Vor allen Arbeiten und Wartungen an Die externe Heizquelle kann über die Klemmen 1 und 2 an der dem Gerät trennen Sie die WP von der Klemmleiste CN7 angeschlossen werden. Dieser Ausgang (230 V AC, elektrischen Versorgung. - Seite 26 Hydraulischer Anschluss für Heizkessel/Solarstation Bitte sorgen Sie durch den Einbau eines Die externe Heizquelle wird an den unteren Wärmetauscher der Temperaturbegrenzers dafür, dass die Maximal- BWP angeschlossen. Bei 2 Zusatz Wärmetauschern wird in der Regel temperatur von 65°C nicht überschritten werden die Solarthermieanlage an den unteren WT angeschlossen.
-
Seite 27: Inbetriebnahme Der Bwp
4 Inbetriebnahme der BWP Die BWP wird voreingestellt und steckerfertig geliefert. • Verbinden Sie einfach die Wasseranschlüsse mit der Hausinstallation. • Schließen Sie den Kondensatablauf an. • Befüllen Sie die Anlage vollständig bis alle Luft entwichen ist. • Prüfen Sie die Anlage und die Verrohrung auf Dichtigkeit. • Prüfen Sie die Sicherheitsgruppe auf ordnungsgemäße Funktion • Stecken Die den Netzstecker in die Steckdose Die Anlage beginnt nun unmittelbar mit der WW-Bereitung. Bei der ersten Inbetriebnahme erscheint eine Anzeige im Display. Nach dem ersten Einschalten der Netzspannung (Inbetriebnahme) können Sie direkt die Anzeigensprache Sprache wählen. -
Seite 28: Betrieb Der Bwp
5 Betrieb der BWP Die primäre Energiequelle ist die integrierte Wärmepumpe. Diese funktioniert nach dem thermodynamischen Prinzip und nutzt die in der Luft vorhandene Energie zur Aufbereitung von Warmwasser. 5.1 Funktion des Kältekreislaufs Das gasförmige Kältemittel aus dem Verdampfer wird im Kompressor (5) von 6 bar auf 18 bar verdichtet. -
Seite 29: Automatische Abtauung
5.5 Automatische Abtauung Zwischen zwei Abtauzyklen liegen mindestens zwei “Abtau.gas” – Abtauung mit Heißgas. Stunden. Dies bedeutet, dass innerhalb von zwei Für alle BWP Modelle Stunden nach dem Beginn eines Abtauzyklus kein weiterer Abtauzyklus eingeleitet wird, selbst wenn Die BWP ist mit einer kontinuierlichen automatischen Abtaueinrichtung die Verdampfer Temperatur unter -2°C fallen sollte. -
Seite 30: Bedienung Der Bwp
6 Bedienung der BWP 6.1 Bedienfeld und Display Anzeige der Betriebszustände Neben dem Display befinden sich die Leuchtdioden, die den Wasser Betriebszustand der WW-WP anzeigen. Die obere LED ist dabei der 45 °C Wärmepumpe zugeordnet während die untere LED der sekundären Heizquelle zugeordnet ist. Energiequelle Wärmepumpe In Betrieb Bereitschaft Störmeldung Sekundäre Heizquelle... -
Seite 31: Hauptmenü - Anzeigenübersicht
6.2 Hauptmenü - Anzeigenübersicht Info Anzeige: Nach dem Einschalten der Netzspannung erscheint diese Anzeige. T Wasser Sie gibt die aktuelle tatsächliche WW-Temperatur an. 45 °C Info Anzeige: Verdampfer/Wärmetauscher-Temperatur. T Verd. Diese Anzeige gibt die aktuelle tatsächlicheTemperatur des Wärmetauschers an. Im Normalbetrieb können die 25 °C Werte zwischen +45°C und +10°C liegen Info Anzeige: Störungsanzeige. - Seite 32 Betriebsart: Hier können die Wärmequellen ausgewählt werden. Die folgenden Wahlmöglichkeiten sind vorgesehen: Betr.art “AUS”, “WP”, “EL”, “WP+EL”, “Kessel“, “WP+Kess“ WP+EL Werkseinstellung: “WP+EL“ Legionellenschutzfunktion: Dieser Parameter dient zur Aktivierung und Auswahl der Legionellenschutzfunktion an. T Legio Einstellmöglichkeiten: „AUS“, „60°C” oder „65°C“ Werkseinstellung: „AUS”...
-
Seite 33: Servicemenü - Anzeigenübersicht
6.3 Servicemenü - Anzeigenübersicht Wird der Einstellknopf länger als 5 Sekunden gedrückt, wechselt die Anzeige zum Servicemenü. Hier werden die Anlageneinstellungen angezeigt. Software Die Anzeige “Software” gibt die Software-Version an. 8302 Im Beispiel ist “8302” die aktuell verwendete Software-Version Sprache Englisch, Deutsch, Französisch, Niederländisch, Spanisch, Italienisch, Dänisch, Schwedisch, Norwegisch, DEUTSCH Polnisch, Slowenisch, Kroatisch... -
Seite 34: Einstellung Der Betriebsparameter Durch Den Installateur
6.4 Einstellung der Betriebsparameter durch den Installateur 6.4.1 Wahl der Heizquellen Die BWP sind so vorkonfiguriert, dass sie direkt in Betrieb genommen werden können. Dabei ist die Betriebsart „WP+EL“ voreingestellt. Über das Menü „Betr.art“ können die verschiedenen Energiequellen oder deren Kombination gewählt werden. Grundsätzlich gilt, dass die primäre Wärmequelle (erste oder einzige Energiequelle im Menü... -
Seite 35: Smart Grid Anschluss (Pv)
6.4.6 Smart Grid Anschluss (PV) Der Wechselrichter/Stromzähler muss mit Wenn Sie die BWP an eine PV-Anlage angeschlossen haben, müssen einem potentialfreien Ausgang ausgestattet Sie die Funktion PV Modus aktivieren. sein, der Strom im Ufa Bereich schalten kann (Goldkontakte). Wegen der geringen Strom- Wählen Sie dabei –... -
Seite 36: Einstellungen Durch Den Benutzer
6.5 Einstellungen durch den Benutzer 6.5.1 Warmwasser Solltemperatur Die WW-Solltemperatur wird im Hauptmenü des Displays eingestellt. Werksseitig ist eine Solltemperatur von 45°C eingestellt. Bei hohem WW-Bedarf kann die Temperatur bis auf 62°C erhöht werden. Die aktuelle WW-Temperatur können Sie auf der Standardanzeige ablesen. -
Seite 37: Timer Funktion
6.5.5 Timer-Funktion Mit der integrierten Timer-Funktion können Sie selbst bestimmen, wann die WP für den Betrieb freigeschaltet wird. Sie können damit dafür sorgen, dass die BWP nur zu NT-Zeiten, bei Tageslicht (PV Modus) oder in einem frei wählbaren Zeitraum läuft. Bitte achten Sie darauf, dass der Zeitraum der Freischaltung ausreicht um die benötigte WW-Menge bereitzustellen. - Seite 38 Einstellung der Stopzeit Drehen Sie den Drehknopf, um zur Option “Stop WP” zu kommen und drücken Sie Stop WP die Taste. Der Text blinkt; Drehen Sie den Knopf, um die gewünschte Stunde der 12 h Stoppzeit einzustellen. Bestätigen Sie die Stunden der Stopzeit durch Drücken des Drehknopf.
-
Seite 39: Legionellen Schutzfunktion
6.5.6 Legionellen Schutzfunktion Benutzen Sie die Legionellen- Legionellen sind Bakterien, die sich in sanitären Anlagen ausbreiten und Schutzfunktion aus dem Service- zu Krankheiten führen können. Allerdings sterben Legionellen bereits Menü. Diese arbeitet schneller und bei einer Temperatur von 50°C ab. verringert das Risiko eines Abbruchs. - Seite 40 Aktivierung der Legionellen Schutzfunktion Drehen Sie den Knopf solange bis der Menüpunkt „T Legio“ erscheint. (Als Werkseinstellung ist die Legionellen-Funktion auf “AUS” gestellt.) T Legio Drücken Sie den Drehknopf. Der Text blinkt nun. Drehen Sie dann den Knopf bis “60°C” erscheint. Drücken Sie den Drehknopf einmal und Legionellen-Sequenz wird aktiviert.
-
Seite 41: Störungs- Und Informationsmeldungen
7 Störungs- und Informationsmeldungen Es gibt drei Arten von Meldungen. Auf dem Display können gleichzeitig drei verschiedene Meldungen angezeigt werden. Durch einmaliges Drücken des Einstellknopfes am Bedienfeld wird die Meldung bestätigt und zurückgesetzt. 7.1 Informations-Meldung: Informations-Meldungen haben keinen Einfluss auf die Funktion der Meldung WW-WP. Sie weist allerdings den Benutzer auf ein Problem hin, das möglich bald beseitigt werden sollte (Meldung 8, 9 und 10). -
Seite 42: Übersicht Der Fehlermeldungen
7.4 Übersicht der Fehlermeldungen [Fehler modus] (Rote LED) LED (15) Fehler Blinkt Rot: Fehlermeldung des Kältekreislaufs oder Info-Meldung. 5 6 0 Beide LED (15 + 16) blinken: Betriebsfühler defekt, keine WW-Aufheizung möglich. FEHLER NUMMER / FEHLERURSACHE AUSWIRKUNG ANZEIGE-LED 1 / 15 Und 16 Temperaturfühler im oberen Bereich des WP und Zusatzheizung abgeschaltet. -
Seite 43: Wartung Und Pflege
8 Wartung und Pflege • Anoden Wartung Der Speicher der BWP ist permanent und optimal gegen Ihre BWP arbeitet automatisch und wartungsarm. Nichtdestotrotz ist Korrosion geschützt. Bei dem kathodischen Schutz über eine gewisse Kontrolle, Pflege und Wartung notwendig, um den Wert die Signalanpde nützt sich diese langsam ab. Die Signalanode Ihrer BWP zu erhalten und zu schützen. Wir empfehlen einen zeigt an, falls die Signalanode ausgewechselt werden muß. -
Seite 44: Tips & Tricks Für Den Anwender
8.3 Tips & Tricks für den Anwender Sie haben eine BWP in Top-Qualität. Um deren Leistungsfähigkeit voll ausreizen zu können, sollten Sie folgende Hinweise beachten. 8.3.1 WW-Solltemperatur Die Effizienz Ihrer BWP hängt von dem Wasserverbrauch, der Wassertemperatur und der Ansaug- Lufttemperatur ab. Wenn dabei das Verbrauchsprofil und die Außentemperatur als feste Größen angenommen werden, so bleibt die WW-Solltemperatur die leistungs- bestimmende Größe. -
Seite 45: Garantieausschluss
Garantieausschluss 9 Anhang Die nachfolgenden Punkte führen zu einem Garantieauschluss 9.1 Garantiebedingungen • Extreme Einflüsse Die Brauchwarmwasserpumpe muß entsprechend den geltenden • Mechanische Beschädigungen durch unsachgemäßen Gesetzen, Normen, Richtlinien und Vorschriften und den allgemeinen Transport, Lagerung oder Handhabung der BWP. Regeln der Technik durch einen zugelassenen Fachhandwerker •... -
Seite 46: Konformitätserklärung
9.2 Konformitätserklärung Die Brauchwasserwärmepumpen der Entsprechen den folgenden Angaben. Produktart: Wärmepumpenart: BWP 270 / BWP 271 / BWP 271 V4A Sind in strikter überstemmung mit folgenden Normen und Richtlinien: Electromagnetic Compatibility Directive (EMV-Richtlinie) 2014/30/EU Low Voltage Directive (Der Niederspannungsrichtlinie) 2014/35/EU... - Seite 47 Andere relevante Normen: EN 16147:2011 Air conditioners, liquid chilling packages and heat pumps with electrically driven compressors - Heating mode - Part 3: Testing and requirements for marking for sanitary hot water units. EN 14511-4:2013 Part 4: Requirements for space heating and sanitary hot water units.(EU) No 812/2013 (EU) No 812/2013 Directive 2010/30/EU –...
-
Seite 48: Energy Label - Baureihe Bwp
EINSTELLUNG DER WASSERTEMPERATUR (Sollwert): 55 °C SCHALLLEISTUNGSPEGEL (Innen, ohne Luftkanal): 60 dB(A) SCHALLLEISTUNGSPEGEL (Außen, mit Luftkanal): 53 dB(A) DAS SPEICHERVOLUMEN V IN LITERN: BWP 270 270 L BWP 271 258 L BWP 271 V4A 295 L DAS GEMISCHTE WASSER BEI 40 °C V40 in Litern*:... -
Seite 49: Ersatzteilliste - Baureihe Bwp 270 / Bwp 271
9.4 Ersatzteilliste - Baureihe BWP 270 / BWP 271... -
Seite 50: Ersatzteilliste - Baureihe Bwp 271 V4A
9.4.1 Ersatzteilliste - Baureihe BWP 271 V4A Recht auf technische Änderungen vor Übernahme in die Anleitung vorbehalten. -
Seite 51: Modbus-Parameter
9.5 Modbus-Parameter Read Holding Register (4x) Name Unit Modbus Address Decimal Offset Remarks 005.T_setpoint (T Soll) °C 006.T_min (T min) °C 007.T2_min (T2 min) °C 008.Timer OnOff 0 = Off (Timer) 1 = On 009.Start_HP_Hour (h_Uhr) Hour 010.Start_HP_Min (m_Uhr) 011.Stop_HP_Hour (h_Stop) Hour 012.Stop_HP_Min... - Seite 52 Read Holding Register (4x) Name Unit Modbus Address Decimal Offset Remarks 030.Fan_type* (VrntTyp) 0 = AC 1 = EC 031.EC_Fan_Level1 * (EC LS1) 032.EC_Fan_Level2 * (EC LS2) 033.EC_Fan_Level3 * (EC LS3) 034.Legionel_Auto_function_days 104.RTCSek 105.RTCMin 106.RTCHour 107.RTCDay 108.RTCDate 109.RTCMonth 110.RTCYear 115 ModbusAdresse 1-247 116 ModbusBaudrate 1=19200 2=9600 117 Modbus Paritet 0=None 1=ODD 2=EVEN 118 ModbusAllowWrite 1=Allow write...
-
Seite 53: Inbetriebsnahme Protokoll
PLZ Ort Telefonnummer Installateur Firma Strasse und Hausnummer PLZ Ort Telefonnummer Anlagenbeschreibung Modell BWP 270 BWP 271 BWP 271 V4A Seriennummer Inbetriebnahmedatum Luftanschluss Umluft - Einseitiger Luftkanalanschluss Beidseitiger Luftkanalanschluss - Aussenluft Andere Heizquelle Heizkessel - Pelletheizung - Solarthermie Anlage als primäre - sekundäres...
