LOGICDATA COMPACTeco Bedienungsanleitung Seite 29

Gefahr: In Ausnahmefällen kann jedoch trotz der Quetschschutzleiste Quetschgefahr
bestehen, da für die Motorabschaltung nicht nur die Motorsteuerung, sondern das
Zusammenwirken von Mechanik und Elektronik verantwortlich ist! Weiters wird die
Abschaltempfindlichkeit durch die Mechanik, den Motor und die Umgebungsbedingungen
beeinflusst!
Daher kann LOGICDATA als Steuerungshersteller dieses Restrisiko nicht zur Gänze
ausschließen und übernimmt keine Haftung!
Quetschschutzleisten werden mit der COMPACT
2
1
(a)

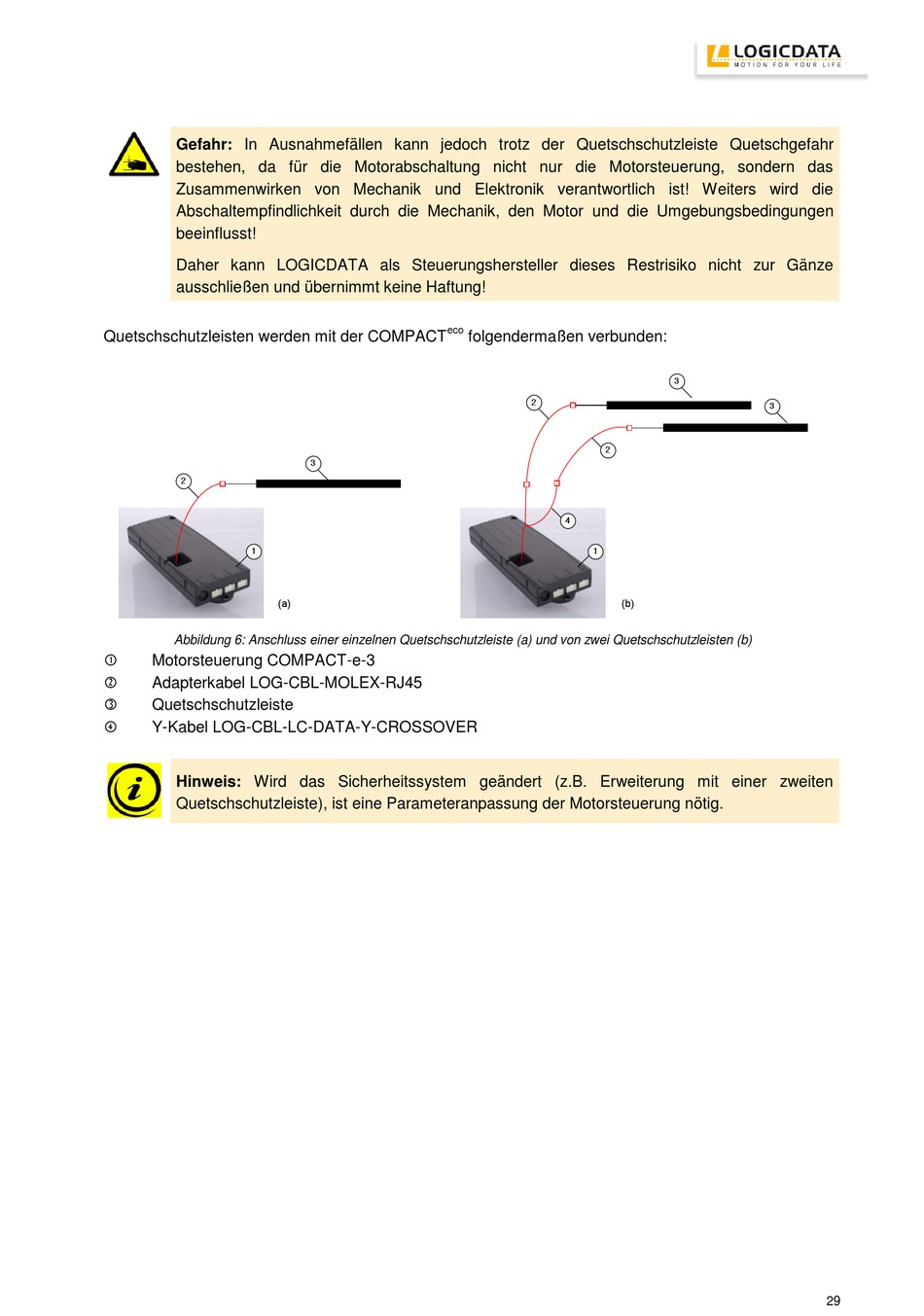

Abbildung 6: Anschluss einer einzelnen Quetschschutzleiste (a) und von zwei Quetschschutzleisten (b)

Motorsteuerung COMPACT-e-3

Adapterkabel LOG-CBL-MOLEX-RJ45

Quetschschutzleiste

Y-Kabel LOG-CBL-LC-DATA-Y-CROSSOVER
Hinweis: Wird das Sicherheitssystem geändert (z.B. Erweiterung mit einer zweiten
Quetschschutzleiste), ist eine Parameteranpassung der Motorsteuerung nötig.
eco
folgendermaßen verbunden:
3
3
2
2
4
1
(b)
3
29
