5.6 Wechseln zum Montageplattenadapter
Um den Zapfen für die universelle Montagehalterung von einem Standard-Montageplattenadapter zu einem größerem
Montageplattenadapter zu wechseln (zur Montage an einem größeren Pfosten oder für größere Halterungen), befolgen Sie
diese Anweisungen:
1. Lösen Sie beide horizontalen M10-Schrauben an der Universal-Montagehalterung (montiert und
standardmäßig mitgeliefert).
2. Entfernen Sie den Zapfen.
3. Setzen Sie den Zapfen in den Montageplattenadapter für den Universal-Montagehalterungsflansch ein (Abbildung 4).
4. Passen Sie den Zapfen in horizontaler Position an und ziehen Sie beide horizontalen M10-Schrauben leicht fest.
5. Fahren Sie mit den Anweisungen im folgenden Abschnitt fort.
Drehmoment
30 Nm

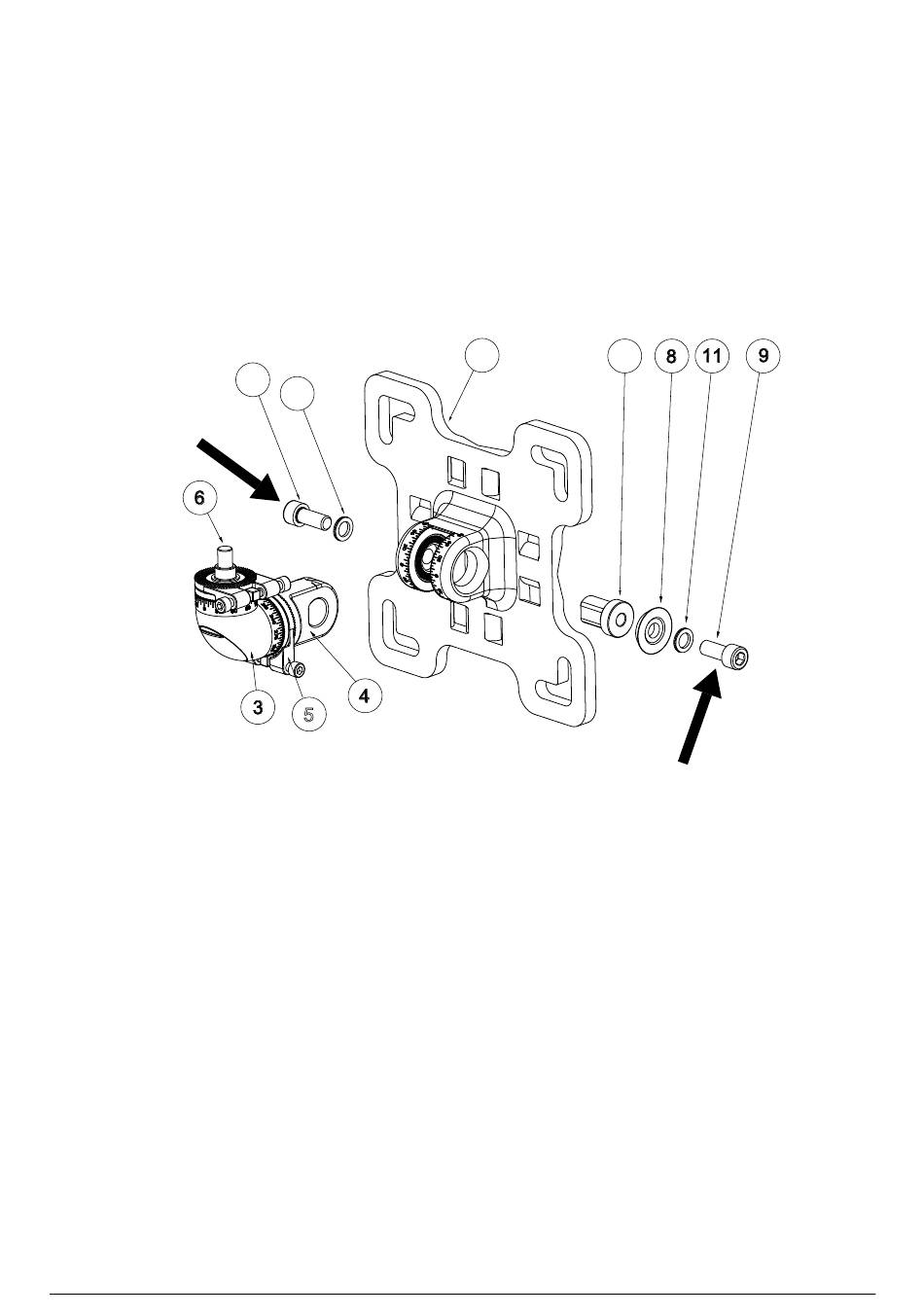

Abbildung 9. Wechseln des Montageplattenadapters für die universelle Montagehalterung
9
11
5
Searchline Excel™ Plus / Searchline Excel™ Edge – Technisches Handbuch
Kapitel 5 Mechanische Installation
2
7
Drehmoment
10 Nm
