12 Kapitel 3 Übersicht
3.7 Searchline Excel Edge – Open-Path-Detektor für zündbare Kohlenwasserstoffgase
mit großer Reichweite
Searchline Excel Edge ist ein Open-Path-Gasleckdetektor für zündbare Kohlenwasserstoffgase mit großer Reichweite für
den Schutz am Perimeter. Das System kreist eine Anlage, eine Lagerfläche oder einen Prozessbereich ein, erkennt ein- oder
austretende Wolken zündbarer Gase und löst einen alarm aus.
Die Reichweite von 330 Metern ermöglicht den Schutz großer Flächen. In größeren Entfernungen kann die
Umgebungserkennung durch besonders dichten Nebel beeinträchtigt werden, wenn sich dieser aber abschwächt
oder verzieht, ist die ursprüngliche Empfindlichkeit wieder gegeben. Der Gerätestatus ist als Teil der erweiterten
Diagnosefunktionen jederzeit verfügbar.
Searchline Excel Edge ist eine kostengünstige Möglichkeit, auf die Umwelt zu achten, und schützt darüber hinaus Anlagen
vor externen Emissionen.
3.8 Sender/Empfänger – Übersicht
Jeder Searchline Excel Gasdetektortyp besteht aus zwei Einheiten, einem Sender und einem Empfänger. Diese getrennte
kooperative Sender-Empfänger-Konfiguration bietet eine zuverlässigste Grundlage für die Open-Path-Gasdetektion.
Bei der Planung der Installation von Searchline Excel Plus oder Searchline Excel Edge sind die richtige Auswahl und
Spezifikation der Anwendung und des Open-Path-Detektors für zündbare Kohlenwasserstoffgase wichtig.
Die neuen fortschrittlichen Searchline Excel-Geräte sind in zwei Versionen lieferbar:
• Searchline Excel Plus – ein Sicherheitsprodukt für mittlere Reichweiten von 2 m bis 120 m.
• Searchline Excel Edge – ein Umgebungsüberwachungsprodukt mit großer Reichweite von 60 m bis 330 m.
Sender und Empfänger werden serienmäßig mit einer robusten Universal-Montagehalterung geliefert. Dies ermöglicht
die Montage an Wänden, Rohren und anderer Infrastrukturkomponenten, jeweils innerhalb der in diesem Handbuch
beschriebenen Grenzen. Mit 3 Freiheitsgraden und Feinabstimmung ist eine einfache und wiederholbare Ausrichtung von
Sender und Empfänger möglich. Details zur Installation finden Sie in Kapitel 7 Ausrichtung und Inbetriebnahme.
VORSICHT
!
Sender und Empfänger müssen auf einer horizontalen Ebene (mit einer Neigung von +/–45 Grad) installiert werden.
3.9 Sender
Der Sender von Searchline Excel Plus und Searchline Excel Edge sendet einen intensiven, gebündelten Infrarotstrahl,
der von einer Xenon-Bogenblitzlampe erzeugt wird. Um potenziell störende sichtbare Blitze zu vermeiden, werden die
sichtbaren Emissionen der Blitzlampe durch einen Filter blockiert.
Hinweis
Der Infrarotstrahl ist unsichtbar und nicht augenschädlich.

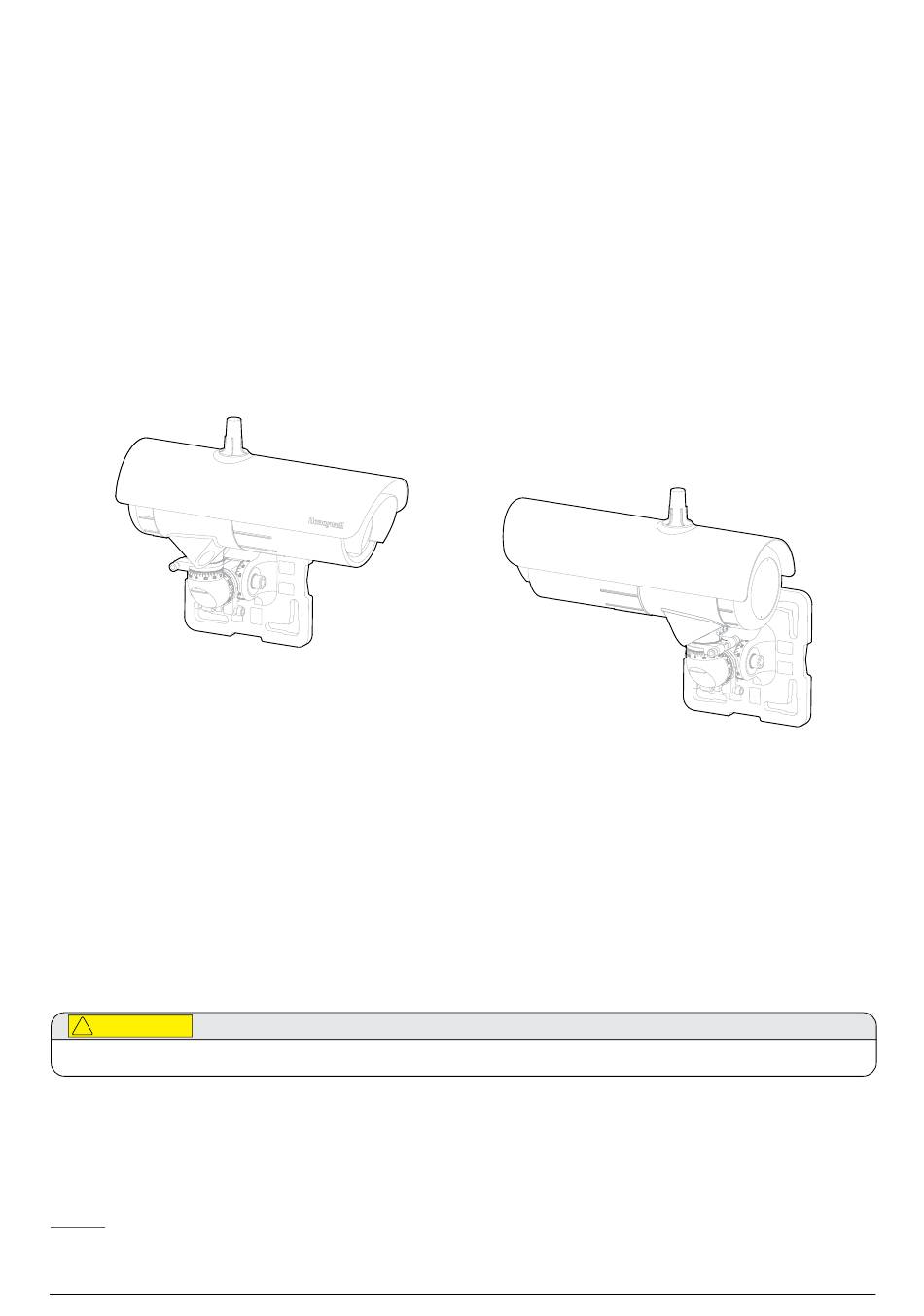

Abbildung 1. Sender- und Empfänger – Allgemeinansicht
