62 Kapitel 9 Wartung
9.5 Alignment Scope
Hinweis
Wählen Sie eine geeignete Reinigungsmethode unter Berücksichtigung des Klimas aus. Vermeiden Sie Befeuchter bei sehr
niedrigen Temperaturen.
Wischen Sie das Objektiv mit einem weichen Tuch oder Objektivtuch vorsichtig mit möglichst wenig Wischbewegungen trocken.
9.6 Austausch des Moduls
VORSICHT
!
Die Gehäusevorderseiten dürfen nur von autorisierten und qualifizierten Personen für erforderliche Reparaturarbeiten
geöffnet werden.
Hinweis:
Dies ermöglicht eine schnelle und einfache Reparatur durch Austausch der elektrooptischen Module.
9.6.1 Empfängermodule
Zum Austausch eines Empfängermoduls führen Sie Folgendes aus:
1. Schrauben Sie die Antennenabdeckung oben am Empfänger ab und entfernen Sie das Sonnenschutzdach.
2. Lösen Sie den Gewindestift an der Vorderseite.
3. Schrauben Sie die Frontabdeckung ab.
4. Folgen Sie den Bajonettbahnen und ziehen Sie das Modul leicht heraus. Drehen Sie es anschließend gegen den
Uhrzeigersinn und ziehen Sie es vollständig heraus.
Um den Empfänger wieder zusammenbauen, führen Sie den oben beschriebenen Vorgang in umgekehrter Reihenfolge aus.
9.6.2 Sendermodule
Zum Austausch eines Sendermoduls führen Sie Folgendes aus:
1. Schrauben Sie die Antennenabdeckung oben am Sender ab und entfernen Sie das Sonnenschutzdach.
2. Lösen Sie den Gewindestift an der Vorderseite.
3. Schrauben Sie die Frontabdeckung ab.
4. Folgen Sie den Bajonettbahnen und ziehen Sie das Modul leicht heraus. Drehen Sie es anschließend im Uhrzeigersinn
und ziehen Sie es vollständig heraus.
Um den Sender wieder zusammenbauen, führen Sie den oben beschriebenen Vorgang in umgekehrter Reihenfolge aus.

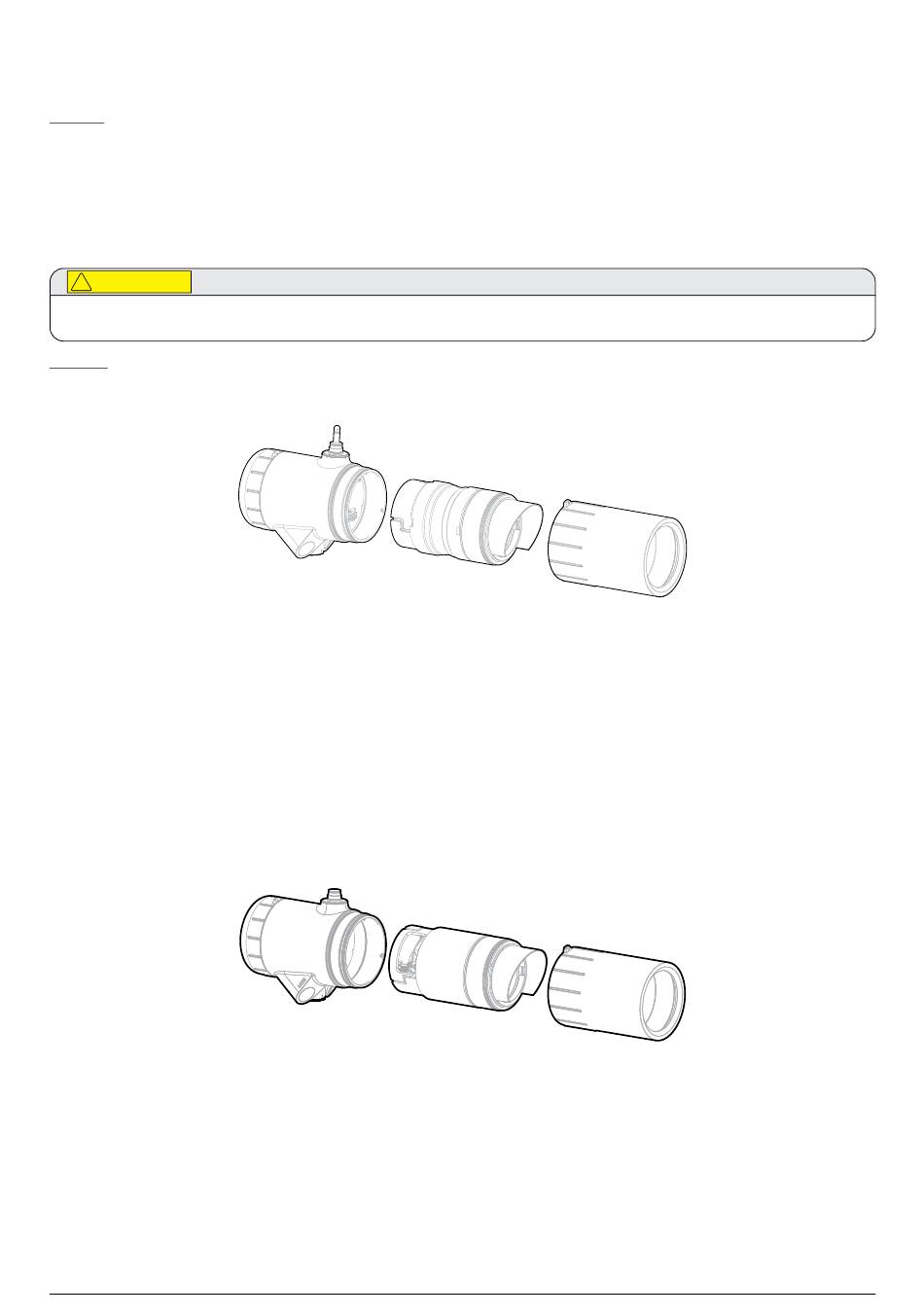

Abbildung 40. Allgemeine Ansicht der Empfängermodule
Abbildung 41. Allgemeine Ansicht der Sendermodule
