5.5 Montage von Sender und Empfänger
Die mechanische Installation ist für Empfänger und Sender identisch.
Searchline Excel Plus und Searchline Excel Edge werden normalerweise mit den U-Schrauben oder Schneckengewindeschellen
aus dem Kit für die Pfosteninstallation an einem Pfosten in der jeweiligen Höhe montiert (empfohlene Option).
Die im Lieferumfang enthaltene Universal-Montagehalterung ermöglicht die Montage auf einer Platte, an einem Pfahl
oder an anderen Infrastrukturelementen der Einrichtung. Alle Schrauben sind gesichert, um zu verhindern, dass sie bei der
Installation verloren gehen.
VORSICHT
!
Um die Funktion der Feineinstellungsschrauben zu gewährleisten, reinigen Sie die Gewinde mit einem Tuch und tragen
vor der Installation ein Schmiermittel auf. Wiederholen Sie dies bei jeder erneuten Ausrichtung.
VORSICHT
!
WICHTIG: Ziehen Sie beim Festziehen der Zapfenschrauben zuerst die nach links zeigende waagerechte M10-Schraube
mit einem Drehmoment von 30 Nm fest, um den Zapfen in der waagerechten Position zu fixieren. Ziehen Sie anschließend
die nach rechts zeigende waagerechte M10-Schraube mit einem Drehmoment von 10 Nm an.
126 mm
165 mm

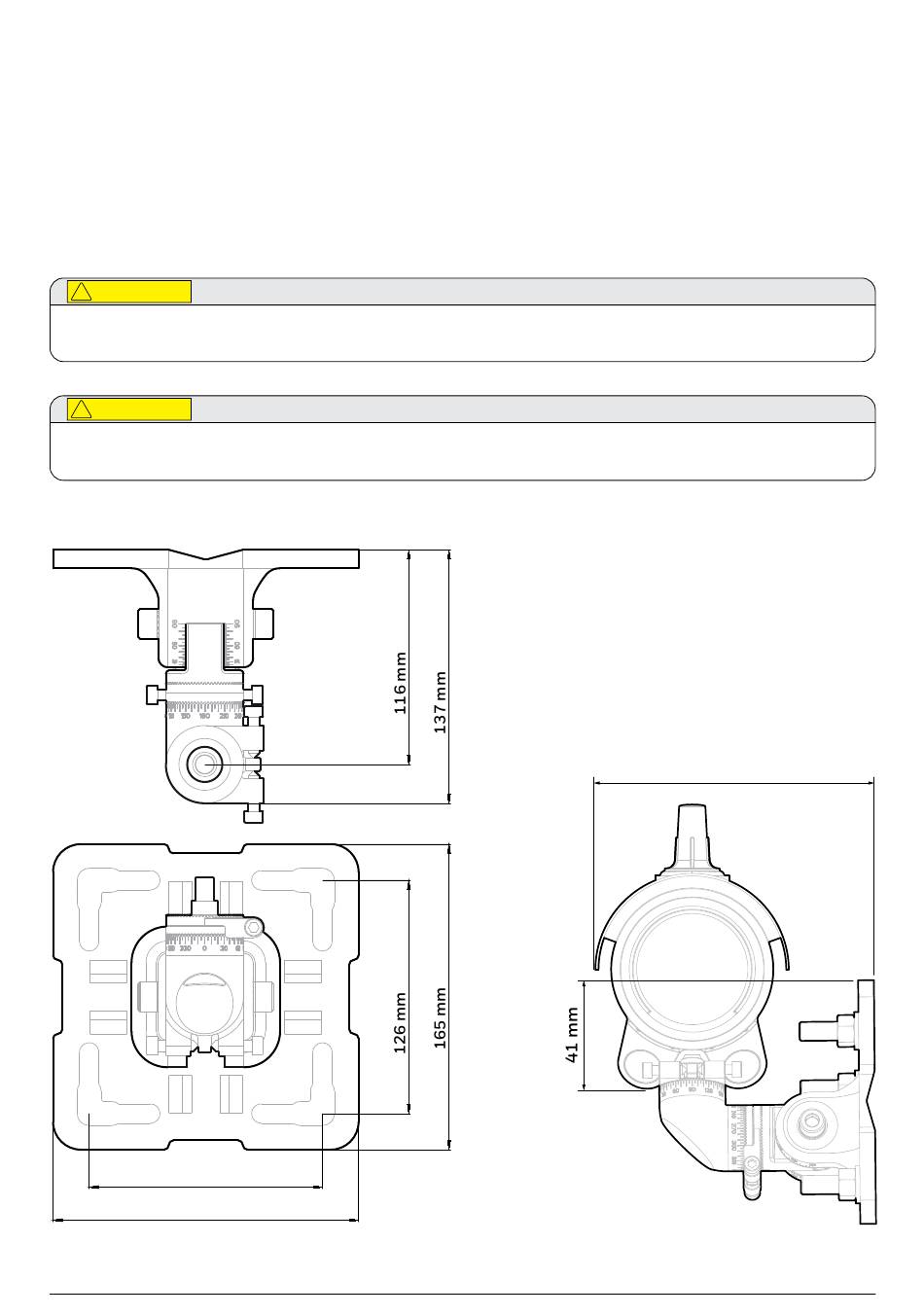

Abbildung 7. Universelle Montagehalterung – Übersicht und Abmessungen
Searchline Excel™ Plus / Searchline Excel™ Edge – Technisches Handbuch
Kapitel 5 Mechanische Installation
168 mm
