6.3.2 Senderanschlüsse/Schaltplan
EXTERNE
STROMVER-
SORGUNG
Hinweis
Der Sender ist gegen die versehentliche Umkehrung der Polarität immun. Weitere Informationen finden Sie im Abschnitt 6.3.5
Sender mit deaktivierter LED-Anzeige.
Hinweis:
Die Verkabelung muss den vor Ort, landesweit und unternehmensintern geltenden Bestimmungen entsprechen. Freiliegende
oder blanke Leitungen müssen vermieden werden.
6.3.3 LED-Anzeige ausschalten
Bei Installationen, in denen keine LED-Anzeige benötigt wird, kann die LED-Anzeige durch die Umkehrung der Polarität
der Stromversorgungsverkabelung ausgeschaltet werden. Hierdurch wird lediglich die LED-Anzeige deaktiviert. Andere
Senderfunktionen sind nicht betroffen.
10 0 V DC
9 0 V DC
8 24 V DC
7 24 V DC
6 Nicht verfügbar
5 Nicht verfügbar
4 Nicht verfügbar
3 Nicht verfügbar
2 Nicht verfügbar
1 Nicht verfügbar
Registrierung
Seriennummer:
Z123456789012
Aktivierungsschlüssel:
ABCDEFGHIJKLMNOP

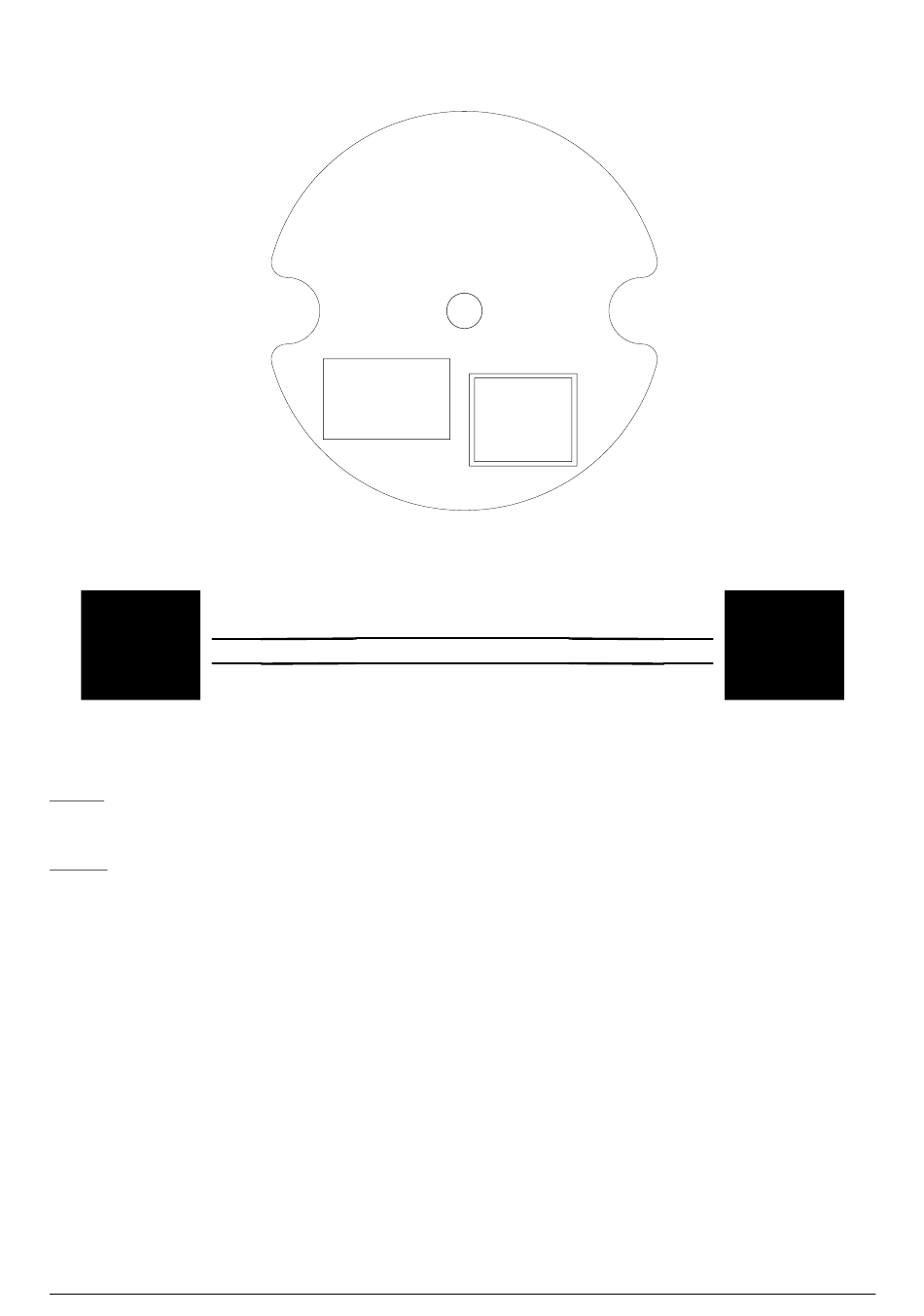

Abbildung 28. Beschriftung des Anschlusses für Sender-Terminal
Abbildung 29. Senderanschlüsse
Searchline Excel™ Plus / Searchline Excel™ Edge – Technisches Handbuch
11 Nicht verfügbar
12 Nicht verfügbar
13 Nicht verfügbar
14 Nicht verfügbar
15 Nicht verfügbar
16 Nicht verfügbar
17 Nicht verfügbar
18 Nicht verfügbar
19 Nicht verfügbar
20 Nicht verfügbar
21 Nicht verfügbar
QR-Code QR-Code
+24 V DC
0 V DC
Kapitel 6 Elektroinstallation
SENDERAN-
SCHLÜSSE
