Der Strahlweg und die unmittelbare Umgebung sollten von Hindernissen freigehalten werden, die die freie Luftbewegung
im geschützten Bereich behindern oder den Infrarotstrahl blockieren könnten. Ein freier Strahlpfad mit einem Radius von
mindestens 10 cm wird empfohlen. Vermeiden Sie insbesondere Bereiche, die von Folgendem betroffen sind, um eine
optimale Funktionalität sicherzustellen:
1. Dampfventile und Dampfwolken
2. Rauchsäulen und Schornsteine
3. Gehwege und Mitarbeiterbereiche
4. Flüssigkeitsspritzer, z. B. von beweglicher Ausrüstung, Kühltürmen usw.
5. Parkbereiche, Ladebereiche, Krane, Stellen, an denen Fahrzeuge kurzzeitig anhalten (z. B. Bushaltestellen,
Straßenkreuzungen usw.)
6. Vegetation, z. B. Büsche, Bäume, Äste: Auch wenn der Bereich zurzeit frei von solchen Hindernissen ist, sollten Sie
mögliche Wettereinwirkungen, zukünftiges Pflanzenwachstum oder Neupflanzungen berücksichtigen.
Hinweis
Wenn 1. und 5. nicht vermieden werden können, markieren Sie den Strahl entlang des Gehwegs oder der Straße mit Farbe.
Für den während des Ausrichtungsprozesses verwendeten Alignment Scope ist ein freier und zugänglicher Bogen mit einem
Radius von mindestens 50 cm in der Nähe der Verkleidung des Geräts wie gezeigt erforderlich.
4.3 Stützende Struktur
Sender und Empfänger müssen mit einer geeigneten Halterung befestigt werden.
Hinweis
Die maximale Bewegung der stützenden Struktur muss unter allen erwarteten Betriebsbedingungen bei ±0,5° liegen.
Wenn eines der beiden Geräte frei stehen und nicht an vorhandenen Stützen oder Strukturen befestigt werden soll und die
Höhe über dem Boden 3 Meter nicht überschreitet, wird die folgende Stützstruktur empfohlen:
Freiraum für
Alignment Scope –
Radius von mehr
als 50 cm

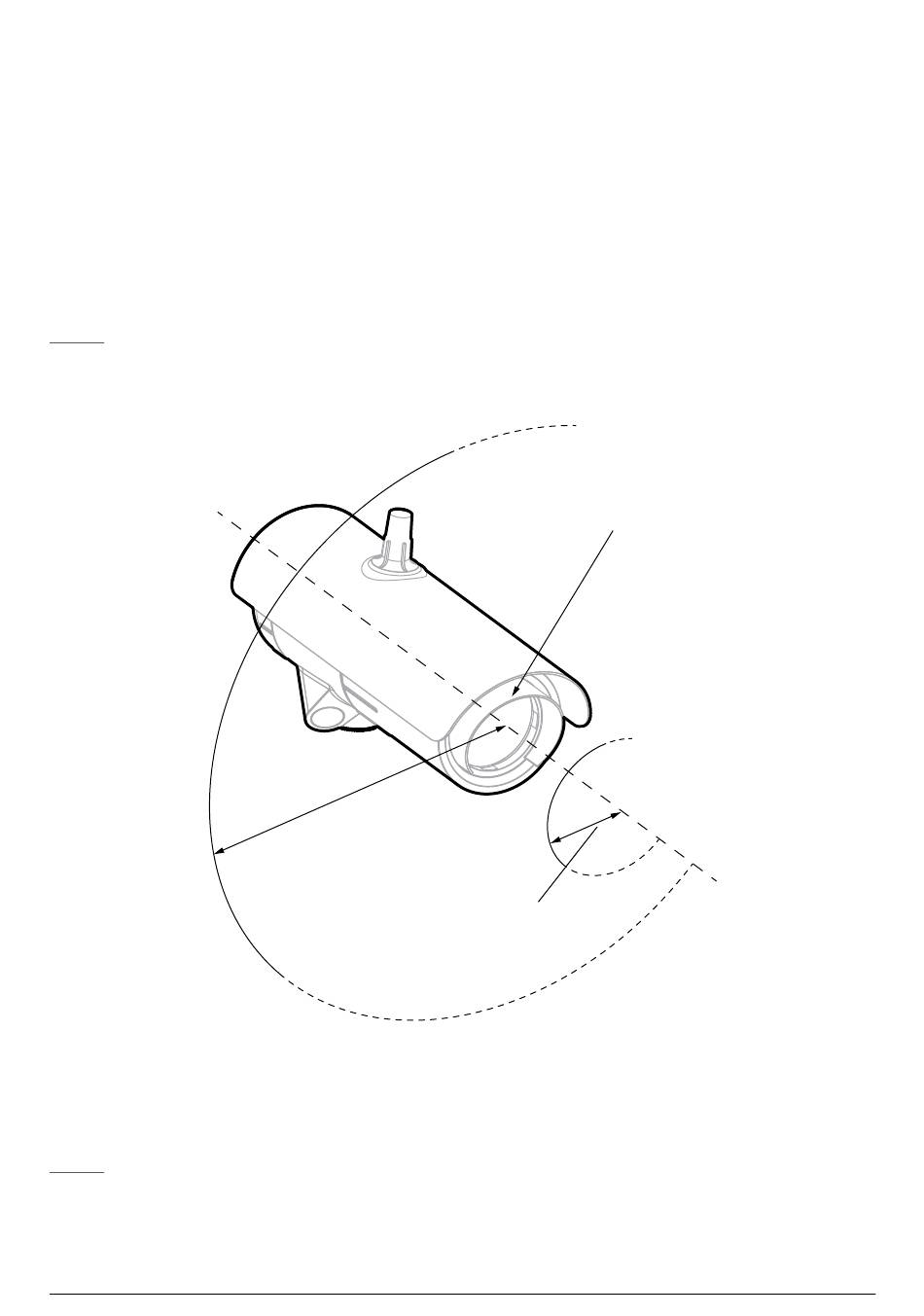

Abbildung 4. Freiraum für den Strahlbogen
Searchline Excel™ Plus / Searchline Excel™ Edge – Technisches Handbuch
Kapitel 4 Überlegungen zur Platzierung
Geräteverkleidung
Freiraum für den
Strahlbogen –
Radius von mehr
als 10 cm
